Основные сантехнические размеры. Дюймы в водоснабжении
Дюйм – неметрическая единица измерения длины в Англии (имперский), США (международный), Канаде. Обозначается как inch, in или ″ (двойной штрих). В России в дюймах указываются размеры телефонов, планшетов, мониторов телевизоров и прочих гаджетов. Сантехнические фитинги, заглушки, рукава и трубы также имеют дюймовую систему единиц.
А почему в дюймах?
Дюйм гибкий, т.к. его можно разделить на 18 частей (по сравнению с сантиметром).
1 дюйм совмещает в себе несколько размеров, фактически этот параметр обозначает условный номинальный проход трубы.
Чему равен дюйм?
Дюйм – это сколько? Этот вопрос мы задаем себе, когда наступает время купить комплектующие для отопления, канализации. Для точной стыковки участков потребуется тщательно подобрать размеры.
1 дюйм (inch) равен 25,4 мм
1 дюйм соответствует 2,54 см
1 дюйм = 0,0254 м
Как определить размеры комплектующих для сантехники и водопроводной сети?
- Водопроводные металлические металлопластиковые, полипропиленовые, полимерные и полиэтиленовые ПНД трубы продаются и подбираются по внешнему сечению и соотношению с толщиной стенок.
- Садовые и гидротехнические шланги определяются по внутреннему диаметру (чаще всего это ½ или ¾ дюйма). Связано это с тем, что магистральная труба имеет такой же диаметр. Для подключения к насосу потребуется более 19 мм, 1 дюйм.
- Капельные ленты – имеют обозначение номинального диаметра, который чаще аналогичен внутреннему (25 -200 мм). Капельные трубки маркируются наружным диаметром.
- Чтобы правильно подобрать фитинг для шланга изучайте маркировку на деталях.
Следует запомнить типовые величины диаметров сантехнического оборудования:
- 3/8″ (9,5-10 мм) — подключение европейских смесителей, наливного шланга в европейских унитазах
- 1/2″ (13-14 мм) — смесители и краны, вся бытовая сантехника, трубы в доме (квартире)
- 3 4 дюйма (20 мм) — фитинги, стиральные и посудомоечных машины, трубы до квартиры
- 1″ (25 мм) — фитинги, трубы до небольшого дома
- 1 1/4″ (32 мм) — подводка для смесителей, унитазов, душевых кабин
- 1 1/2″ (40 мм) — сливное отверстие для воды в кухонной мойке
Для того чтобы узнать точные значения 3 4 дюйма, следует обратиться к официальным стандартам. Например, ГОСТ 18698-79 определяет технические условия на напорные резиновые рукава с текстильным каркасом, применяемые в качестве гибких трубопроводов для подачи жидкостей, пара, газов, сыпучих материалов. ГОСТ 3262-75 «Трубы стальные водогазопроводные» распространяется на неоцинкованные и оцинкованные стальные сварные трубы с нарезанной или накатанной цилиндрической резьбой и без резьбы, применяемые для водопроводов и систем отопления.
Калькулятор дюймов
перевод из миллиметров (мм) в дюймы (in):
перевод из дюймов (in) в миллиметры (мм):
Посмотреть шланги промышленного назначения, найти подходящие по диаметру и прочим характеристикам вы сможете в каталоге шлангов и рукавов. Используйте фильтр для подбора товара по необходимым параметрам.
Таблица размеров диаметров шлангов в дюймах и миллиметрах
| метрическая система, в мм | британская, в дюймах | |
| 4 | — | — |
| 5 | 3/16″ | три шестнадцатых дюйма |
| 6 | — | — |
| 6,3 | 1/4″ | одна четвертая дюйма |
| 6,4 | 1/4″ | 1 4 дюйма |
| 8 | 5/16″ | пять шестнадцатых дюйма |
| 9 | — | 5 16 дюйма |
| 9,5 | 3/8″ | три восьмые дюйма |
| 10 | 3/8″ | 3 8 дюйма |
| 12 | 1/2″ | одна вторая дюйма |
| 12,5 | 1/2″ | 1 2 дюйма |
| 12,7 | 1/2″ | 1 2 |
| 13 | 1/2″ | — |
| 14 | — | — |
| 15 | 5/8″ | пять восьмых дюйма |
| 16 | 5/8″ | 5 8 |
| 18 | 3/4″ | три четвертых дюйма |
| 19 | 3/4″ | 3 4 |
| 20 | 3/4″ | — |
| 22 | 7/8″ | семь восьмых дюйма |
| 25 | 1″ | один дюйм |
| 27 | — | — |
| 28 | — | — |
| 30 | — | — |
| 32 | 1 1/4″ | дюйм с четвертью |
| 33 | — | — |
| 35 | — | — |
| 38 | 1 1/2″ | полтора дюйма |
| 40 | 1 1/2″ | — |
| 42 | — | — |
| 43 | — | — |
| 45 | 1 3/4 | один три четвертых дюйма |
| 48 | — | — |
| 50 | 2″ | два дюйма |
| 51 | 2″ | — |
| 52 | — | — |
| 53 | — | — |
| 55 | — | — |
| 60 | — | — |
| 63 | 2 1/2″ | два с половиной дюйма |
| 65 | — | — |
| 67 | — | — |
| 70 | — | — |
| 75 | 3″ | три дюйма |
| 76 | 3″ | — |
| 78 | — | — |
| 80 | — | — |
| 81 | — | — |
| 84 | — | — |
| 87 | — | — |
| 89 | 3 1/2″ | три с половиной дюйма |
| 90 | — | — |
| 100 | 4″ | четыре дюйма |
| 102 | 4″ | — |
| 104 | — | — |
| 105 | — | — |
| 107 | — | — |
| 110 | — | — |
| 120 | — | — |
| 125 | — | — |
| 127 | 5″ | пять дюймов |
| 130 | — | — |
| 132 | — | — |
| 133 | — | — |
| 140 | — | — |
| 150 | — | — |
| 152 | 6″ | шесть дюймов |
| 153 | — | — |
| 156 | — | — |
| 160 | 6 1/2″ | шесть с половиной дюймов |
| 175 | — | — |
| 178 | 7″ | — |
| 180 | — | — |
| 190 | — | — |
| 200 | — | — |
| 203 | 8″ | восемь дюймов |
| 229 | 9″ | — |
| 250 | — | — |
| 254 | 10″ | десять дюймов |
| 270 | — | — |
| 280 | 11″ | одиннадцать дюймов |
| 300 | — | — |
| 304 | 12″ | двенадцать дюймов |
| 312 | — | — |
| 313 | — | — |
| 350 | — | — |
| 410 | — | — |
| 460 | — | — |
| 610 | — | — |
Как измерить диаметр шланга?
Диаметром шланга является его внутренняя часть без учета стенок. Для измерения не нужны специальные инструменты — воспользуйтесь линейкой или штангенциркулем.
Мы продаем промышленное оборудование, наши покупатели чаще всего покупают рукава и воздуховоды со следующими размерами внутреннего диаметра:
Размер присоединения сантехники, кранов, шлангов 1/2 и 3/4 — как понять?
Для труб и других комплектующих сантехники принят за основу отсчет от дюйма-25,4 мм. И в миллиметрах всё так просто не выразить. Например 1/2 это труба 15 мм, а 3/4-20 мм, дюймовая понятно 25 мм, дюйм с четвертью-32 мм. Всё это по проходному сечению трубы. Ещё больше сложностей в резьбах. Там идёт счёт на число ниток на дюйм длины- 12, 14, 16, 18, в зависимости от диаметра.
Но нечего вам голову забивать этими сложностями. На кранах и другой фасонине написано:(15)- это 1/2 дюйма, (20)— это 3/4 дюйма.
Для меня, как и для всех, было абсолютно не понятно, что это за дроби в обозначениях, пришлось разбираться.
Для нашей страны порой такие обозначения соединений как 1/2 и 3/4 порой не всем понятны, но тут всё упирается в опыт и общей развитости, так как эти размеры уже давно прижились в стране в различных сферах производства, от сантехнических конструкций до сложных устройств.
Итак, в России в основном используется метрическая мера в соединительных конструкция, так самое распространённое соединение — болты и гайки, имеют размеры М6, М8, М10, М12, М14 и т.д. Буква М обозначает, что измерения идут в Метрической системе, а цифра показывает диаметр в миллиметрах.
Но кроме метрической системы, которая кстати используется в большинстве стран (порядка 90%), есть ещё и дюймовая мера измерения. В России эта система бессрочно разрешена в промышленности.
Именно дюймовая система широко применяется в сантехнике, а именно в обозначениях соединения и измерения диаметра труб. Самые распространённые обозначения 1/2", 3/4", 1".
По дому/квартире разводят трубы 1/2, до квартиры в основном используют трубы 3/4, а до дома (если он не большой) 1".
Но всё-таки давайте разберёмся, что именно означают эти цифры.
Итак, обозначения 1/2, означает, что размер резьбы 1/2", но на самом деле условный проход трубы в метрической мере будет равен 15 миллиметрам, наружная резьба, вернее её наружный диаметр равен 20,955 миллиметрам, а наружный диаметр трубы равен 21,3 миллиметрам, но в народе встречается обозначение 1/2 трубы, как 20 (двадцатка), т.е. наши мастера округлили этот размер до 20.
Теперь об обозначении 3/4, это означает, что размер резьбового соединения на трубе 3/4", но на самом деле условный проход трубы в метрической мере будет равен 20 миллиметрам, наружная резьба, вернее её наружный диаметр равен 26,441 миллиметрам, а наружный диаметр трубы равен 26,8 миллиметрам.
Но все эти переводы в миллиметры абсолютно никому не нужны, да и никто ими не пользуется, эти цифры не выражают ни внутренние, ни наружные диаметры трубы, единственное к чему они привязаны — это к условному проходу.
Да, кстати 1/2 и 3/4 это даже не дюйм, да и в дюйм не переводятся, это как бы яснее сказать — трубный дюйм.
Документация, которая регулирует резьбовые соединения на трубах под номерами: ГОСТ 3262, ГОСТ 6357.
Как определиться с размерами труб в дюймах и сантиметрах
Размеры сантехнических труб – это совокупность характеристик, включающая длину, диаметр и толщину стенок. Первой из них, как произвольно изменяемой, обычно принято пренебрегать. Различая изделия по значениям диаметра и толщины стенок, а также отношению между ними, весьма существенному показателю для пластиковых трубопроводов, осуществляют проектирование и расчеты при монтаже и ремонте систем, по которым транспортируются различные рабочие среды.
Понятия, используемые ГОСТами и ТУ для обозначения параметров относительно размеров труб
Несколько десятилетий назад, если заходила речь о трубах, то можно было практически безошибочно предугадать, что имеются в виду изделия, выполненные из стального проката. Сейчас потребители имеют дело с многообразием материалов, используемых для производства труб. Помимо традиционных металлических изделий (стальных, чугунных и медных) появились успешно вытесняющие их, в особенности, в бытовой сфере, пластиковые и металлопластиковые. Само это разнообразие заставляет проявлять внимание к размерам изделий, которые зачастую приходится использовать вместе и состыковывать в одних конструкциях.
В действующих ГОСТах оперируют относящимися к размерам труб понятиями:
- длины;
- нескольких видов диаметра;
- толщины стенок.
Что касается длины, то в отношении стальных изделий ее рассматривают как:
- не мерную, с установленными рамками 4-12,5 метра;
- мерную, находящуюся в указанном диапазоне;
- кратную мерной, подразумевающую, что в указанном диапазоне на проведение резов предусматриваются пяти миллиметровые припуски;
- приблизительную, опять же относящуюся к указанному диапазону.
Что касается диаметра изделий, то в ГОСТах нашлось место таким его видам:
- внутреннему;
- условному, номинально выражающему внутренний в миллиметрах или округленно – в дюймах;
- наружному.
Важно знать! Наружный диаметр — это основной показатель для классификации труб по размерам, их относят к малым, средним и большим.
Широкое распространение разнообразных пластиковых изделий вызвало к жизни появление множества нормативных документов в виде таблиц соответствия их диаметров стальным аналогам.
| Условный диаметр Ду, DN |
Диаметр в дюймах, в т.ч. диаметр резьбы G» |
Наружный диаметр трубы D, мм | |||
| DIN / EN | ВГП | ЭС, БШ | Полимерная | ||
| 10 | 3/8″ | 17,2 | 17 | 16 | 16 |
| 15 | 1/2″ | 21,3 | 21,3 | 20 | 20 |
| 20 | 3/4″ | 26,9 | 26,8 | 26 | 25 |
| 25 | 1″ | 33,7 | 33,5 | 32 | 32 |
| 32 | 1 1/4″ | 42,4 | 42,3 | 42 | 40 |
| 40 | 1 1/2″ | 48,3 | 48 | 45 | 50 |
| 50 | 2″ | 60,3 | 60 | 57 | 63 |
| 65 | 2 1/2″ | 76,1 | 75,5 | 76 | 75 |
| 80 | 3″ | 88,9 | 88,5 | 89 | 90 |
| 90 | 3 1/2″ | 101,6 | 101,3 | 102 | 110 |
| 100 | 4″ | 114,3 | 114 | 108 | 125 |
| 125 | 5″ | 139,7 | 140 | 133 | 140 |
| 150 | 6″ | 168,3 | 165 | 159 | 160 |
| 160 | 6 1/2″ | 177,8 | — | 180 | 180 |
| 200 | 8″ | 219,1 | — | 219 | 225 |
| 225 | 9″ | 244,5 | — | 245 | 250 |
| 250 | 10″ | 273 | — | 273 | 280 |
| 300 | 12″ | 323,9 | — | 325 | 315 |
| 400 | 16″ | 406,4 | — | 426 | 400 |
| 500 | 20″ | 508 | — | 530 | 500 |
| 600 | 24″ | 609,6 | — | 630 | 630 |
| 800 | 32″ | 812,8 | — | 820 | 800 |
| 1000 | 40″ | 1016 | — | 1020 | 1000 |
| 1200 | 48″ | 1219,2 | — | 1220 | 1200 |
Как определиться с размерами труб в дюймах и сантиметрах
Когда указывают размеры труб в дюймах, то, на первый взгляд, это не должно приводить ни к каким сложностям в работе. С сантехническими размерами труб в дюймах приходится сталкиваться практически постоянно. Кажется, нет ничего сложного, так как общеизвестно, что дюйм приравнивают к 2,54 сантиметра. Оперируя понятием диаметра трубы в дюймах, принято производить округление, которое производится в строгом соответствии с правилами, принятыми в математике, то есть, в меньшую сторону. Таким образом, значение величины одного дюйма оказывается равным двум с половиной сантиметрам ровно.

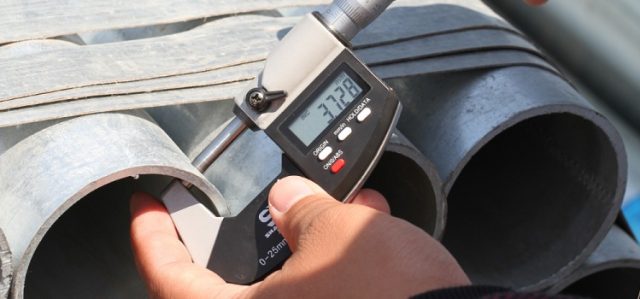

Измерив диаметр трубы в сантиметрах, можно перевести получившуюся цифру в дюймы
Если взять стальную трубу дюймовую, то размеры ее, выраженные в миллиметрах окажутся следующими:
- 33,5 – для внешнего диаметра;
- 25,5 или 27,1 – для внутреннего, в зависимости от того, измеряют обычную или усиленную.
Обратите внимание! Как видно, ни одно из приведенных значений не соответствует в точности одному дюйму. Стальная дюймовая труба является таковой по внутреннему диаметру, да и то достаточно приближенно.
Если даны размеры стальных труб в дюймах, то стоит воспользоваться таблицей, рассматривающей внутренний и внешний диаметр труб в дюймах и миллиметрах. Диаметр в дюймах берется в четырнадцати типоразмерах, от одной четвертой до шести. Каждому типоразмеру, данному в дюймах, соответствуют значения внутреннего и внешнего диаметра в миллиметрах
Если брать, к примеру, полудюймовую трубу, то размеры ее внутреннего и внешнего диаметра, выраженные в миллиметрах, составят, соответственно, 15 и 21,3. Для дюймовой – аналогичные соответствия будут выражаться такими значениями: 25 и 33,5.
Затруднения, связанные с необходимостью оперировать двумя системами, метрической и так называемой имперской, в которой измерения было принято производить в дюймах, возникают, как правило, при производстве работ со стальными конструкциями, изготовленными еще в советский период. Тогда было принято пользоваться обозначениями для элементов водопроводных систем именно в дюймах. Постепенно происходящее вытеснение стали как основного материала для производства труб, по крайней мере, в коммунально-бытовой сфере может приводить к определенным затруднениям. Связано оно с тем, что для все более распространяющихся пластиковых и металлопластиковых изделий, как и для выполненных из других металлов и сплавов, помимо стали, принято пользоваться в обозначениях размеров более привычной для большинства метрической системой.
Резьба на трубах и фитингах к ним тоже может быть дюймовой или метрической
Как определяется диаметр трубы в дюймах
Еще одно не очень удобное обстоятельство связано с использованием трубной резьбы, обозначения для которой существуют и в метрической, и в имперской системах. Чтобы получать точные значения для каждого из видов резьбы, желательно пользоваться специальными таблицами.
Диаметры резьбы труб в дюймах соответствуют такой характеристике как условный проход, не связанной с определенной единицей измерения и определяющей пропускную способность трубы. Величина условного прохода берется только в целых числах, он является обозначением приблизительного условного просвета. С каждым шагом этой величины, как принято считать, пропускная способность трубопроводной системы ориентировочно возрастает на 40-60%. Проведя подбор труб и резьбовых фитингов для прокладки или ремонта трубопроводной системы в соответствии с таблицами, можно быть уверенным, что она будет работать надлежащим образом. Для металлической полудюймовой трубы с резьбой, например, значение наружного диаметра составит 20,956 мм, внутреннего – 18, 632.
Выполнение переводов значений, связанных с размерами изделий, данными в метрической и имперской системах, приходится выполнять постоянно тем, кто выполняет операции, связанные с установкой и ремонтом сантехнических устройств, водопровода и канализации. Как правило, это происходит, когда приходится менять старые стальные трубы или совмещать их с пластиковыми аналогами, а также имея дело с трубной резьбой. И в том, и в другом случае часто применяются обозначения в дюймах, поэтому приходится оперировать величинами, переведенными из имперской системы в метрическую и обратно.
Если приходится работать с данными о размерах труб, приведенными в дюймах, то произвести перевод в метрическую систему чрезвычайно просто. Дюйм принято принимать за 25,4 мм. То есть, чтобы перейти из имперской системы измерения в метрическую, нужно имеющееся значение в дюймах умножить на 25,4, чтобы получить величину аналогичного параметра в миллиметрах.
Так как размеры пластиковых, металлопластиковых и медных труб принято обозначать с применением метрической системы, то, совмещая их со стальными, придется выполнить перевод в систему имперскую, оперирующую дюймами. Выполнение такого перевода несколько посложнее. Измерения можно произвести с помощью несложных приборов, например, строительной рулетки или портновского сантиметра. Более точный результат будет получен, если задействовать штангенциркуль. Величину, полученную в метрической системе, придется умножить на 0,398, чтобы получить тот же параметр, но выраженный уже в дюймах.
