Тема № 1: Пожарные рукава и рукавные базы
Пожарный рукав представляет собой гибкий трубопровод, предназначенный для транспортирования огнетушащих веществ и оборудованный пожарными соединительными головками при эксплуатации на пожарной машине, а также в комплекте пожарного крана.
Пожарные рукава (далее — рукава) подразделяются: на всасывающие, напорно-всасывающие и напорные.
Всасывающий рукав предназначен для забора воды из водоисточника с помощью пожарного насоса и ее транспортирования.
Напорно-всасывающий рукав предназначен для забора воды из водоисточника с помощью пожарного насоса или из системы противопожарного водоснабжения и ее транспортирования.
Всасывающие и напорно-всасывающие рукава эксплуатируются в комплекте пожарного оборудования пожарных машин.
Пожарные машины комплектуют всасывающими и напорно-всасывающими рукавами по ГОСТ 5398-76 «Рукава резиновые напорно-всасывающие с текстильным каркасом неармированные. Технические условия». Для пожаротушения применяют всасывающие и напорно-всасывающие рукава классов В и КГЦ.
Всасывающие и напорно-всасывающие рукава по ГОСТ 5398-76 поставляют без пожарных соединительных головок.
Технические характеристики всасывающих и напорно-всасывающих рукавов, оборудованных пожарными соединительными головками, представлены в табл. 1.
| Наименование | Условный проход (DN)* всасывающего и напорно-всасывающего рукава | ||
| Минимальный радиус изгиба, мм | |||
| Рабочее давление всасывающих рукавов, МПа (кг/см 2 ) | Не менее 0,1 (1,0) | ||
| Рабочее давление напорно-всасывающих рукавов, МПа (кг/см 2 ) | Не менее 1,0(10,0) | — | |
| Вакуумметрическое давление, МПа (кг/см 2 ) | 0,08 (0,8) | ||
| Рабочая среда для всасывающих и напорно-всасывающих рукавов класса В | Вода техническая | ||
| Рабочая среда для всасывающих и напорно-всасывающих рукавов класса КЩ | Водные (слабые) растворы неорганических кислот и щелочей концентрации до 20 % (об.) | ||
| Работоспособность всасывающих и напорно-всасывающих рукавов при температуре окружающего воздуха, °С, в районах: | |||
| с холодным климатом | От минус 50 до плюс 70 | ||
| с умеренным климатом | От минус 35 до плюс 90 | ||
| с тропическим климатом | От минус 10 до плюс 90 | ||
| Внутренний диаметр**, мм | 75-1,5 | 100-1,5 | 125-2,0 |
| * Условный проход (DN) — параметр, применяемый для трубопроводных систем в качестве характеристики присоединяемых частей, соединений трубопроводов и арматуры. **Параметр, обеспечивающий соединение рукавных пожарных соединительных головок с рукавом. |
Общая схема расположения конструктивных элементов всасывающих и напорно-всасывающих рукавов приведена на рис. 1.

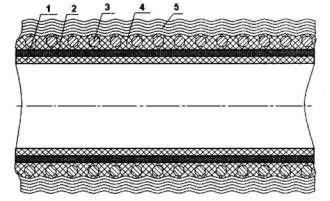

Рис. 1. Схема расположения конструктивных элементов всасывающих и напорно-всасывающих рукавов:
1 — внутренняя резиновая камера; 2 — текстильный слой; 3 — проволочная спираль; 4 — промежуточный резиновый слой; 5 — текстильный слой
Пример условного обозначения при поставках напорно-всасывающего рукава без пожарных соединительных головок: класса В, группы 2, внутренним диаметром 75 мм, с рабочим давлением 0,5 МПа (5 кгс/см 2 ), предназначенного для работы в районах с умеренным климатом: «Рукав В-2-75-5У ГОСТ 5398-76».
Напорный рукав предназначен для транспортирования огнетушащих веществ под избыточным давлением.
Напорный рукав должен соответствовать ГОСТ 51049-97 «Техника пожарная. Рукава пожарные напорные. Общие технические требования. Методы испытаний» и НПБ 152-2000 «Техника пожарная. Рукава пожарные напорные. Технические требования пожарной безопасности. Методы испытаний».
Напорные рукава состоят из тканого или ткановязаного каркаса и внутреннего гидроизоляционного покрытия. При изготовлении каркаса напорного рукава используют нити из химических и натуральных волокон.
Внутреннее гидроизоляционное покрытие изготавливается из различных видов резин, латекса, полиуретанов и других полимерных материалов.
Напорные рукава с каркасом из натуральных волокон могут не иметь внутреннего гидроизоляционного покрытия.
В зависимости от назначения напорного рукава его каркас может иметь наружное защитное покрытие или пропитку.
По назначению напорные рукава подразделяются на следующие виды:
для комплектации пожарных машин (РПМ);
для оборудования наружных (РПК-Н) и внутренних пожарных кранов зданий и сооружений (РПК-В).
В зависимости от величины условного прохода (DN) и рабочего давления (Рр) напорные рукава классифицируются в соответствии с табл. 2.
| Тип | DN | Рр, МПа (кг/см 2 ), не менее |
| РПК | 25, 40, 50, 65 | 1,0(10,0) |
| РПМ | 1,2 (12,0) | |
| 25, 40, 50, 65, 80, 90 | 1,6(16,0) | |
| 25,40, 50, 65, 80 | 3,0 (30,0) |
РПК — эксплуатируются в пожарных кранах зданий и сооружений, где установлены пожарные насосы на рабочее давление 1,0 МПа.
РПМ-1,2 — эксплуатируются при прокладке магистральных линий от пожарных насосных станций ПНС-110.
РПМ-1,6 — эксплуатируются на пожарных автомобилях и других пожарных машинах, оборудованных пожарными насосами на рабочее давление 1,6 МПа.
РПМ-3,0 — эксплуатируются на пожарных автомобилях и других пожарных машинах, оборудованных пожарными насосами высокого давления до 3,0 МПа.
По стойкости к внешним воздействиям напорные рукава подразделяются на следующие виды:
специального исполнения: износостойкие (И), маслостойкие (М), термостойкие (Т).
Напорные рукава специального исполнения обладают повышенной стойкостью:
износостойкие — к абразивному износу (истиранию);
маслостойкие — к воздействию масел и различных нефтепродуктов;
термостойкие — к воздействию нагретых твердых предметов.
Особую подгруппу термостойких напорных рукавов составляют перколированные напорные рукава.
Перколированные напорные рукава — напорные рукава, конструкция которых обеспечивает термостойкость за счет увлажнения их наружной поверхности по всей длине транспортируемыми огнетушащими веществами (водой, водными растворами пенообразователей и т.п.) под давлением. Перколированные напорные рукава предназначены в основном для тушения пожаров, где необходима прокладка напорных рукавов по нагретым до значительной температуры поверхностям (тлеющим торфяникам, углям и т.п.).
Основные технические характеристики напорных рукавов при поставке предприятием-изготовителем приведены в табл. 3.
| Показатель | Значение |
| Длина, м: | |
| РПК | 10+20 |
| РПМ | 20 ±1 |
| Относительное удлинение напорного рукава при рабочем давлении, %, не более | |
| Относительное увеличение диаметра напорного рукава при рабочем давлении, %, не более: | |
| РПК | |
| РПМ | |
| Масса 1 м, кг, не более: | |
| DN 25 | 0,25 |
| DN 40 | 0,34 |
| DN 50 | 0,45 |
| DN 65 | 0,55 |
| DN 80 | 0,65 |
| DN 90 | 0,83 |
| DN 150 | 1,2 |
| Температура окружающего воздуха при эксплуатации для напорных рукавов климатического исполнения по ГОСТ 15150, °С: | |
| ТУ1 | От минус 30 до плюс 40 |
| У1 | От минус 45 до плюс 40 |
| УХЛ1 | От минус 60 до плюс 40 |
| Температура окружающего воздуха при транспортировании и хранении для напорных рукавов климатического исполнения по ГОСТ 15150, °С: | |
| ТУ1 | От минус 40 до плюс 50 |
| У1 | От минус 50 до плюс 50 |
| УХЛ1 | От минус 60 до плюс 50 |
| Примечание. Для РПК-В и перколированных напорных рукавов нижний предел рабочих температур не устанавливается. Климатическое исполнение только по условиям транспортирования и хранения. |
Примеры условного обозначения:
напорного рукава с условным проходом 50, на рабочее давление 1,6 МПа, общего исполнения, климатического исполнения ТУ1 по ГОСТ 15150, для оборудования пожарных машин:
напорного рукава с условным проходом 65, на рабочее давление 3,0 МПа, износостойкого, маслостойкого, термостойкого, климатического исполнения У1 по ГОСТ 15150, для оборудования пожарных машин:
Эксплуатация рукавов включает в себя:
постановку на вооружение пожарных частей и комплектацию пожарных кранов;
применение при тушении пожаров;

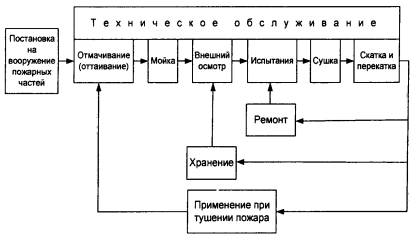

Технологическая схема эксплуатации рукавов приведена на рис. 2.
Рукава, поступающие в пожарную часть, на рукавную базу, охраняемый объект, подвергаются входному контролю, который должен включать в себя:
проверку сопроводительной документации;
нанесение дополнительной маркировки.
Поступившие рукава должны иметь сопроводительную документацию — формуляр, подготовленный в установленном порядке предприятием-изготовителем.
Ответственные за эксплуатацию рукавов должны ознакомиться с сопроводительной документацией.
Рукава подвергаются осмотру на наличие возможных внешних повреждений или дефектов. Внешняя поверхность рукава не должна иметь местных изменений цвета, масляных пятен и следов плесени.
При этом по возможности осмотром на просвет необходимо проверить отсутствие отслоения резинового слоя на внутренней поверхности всасывающих и напорно-всасывающих рукавов.
Рукава, не имеющие рукавных пожарных соединительных головок, должны быть оснащены ими.. Пожарные соединительные головки должны соответствовать ГОСТ 28352-89 «Головки соединительные для пожарного оборудования. Типы, основные параметры и размеры», НПБ 153-2000* «Техника пожарная. Головки соединительные пожарные. Технические требования пожарной безопасности. Методы испытаний».
Заводская маркировка рукавов должна соответствовать сопроводительной документации.
Заводская маркировка всасывающих и напорно-всасывающих рукавов должна содержать:
товарный знак или наименование предприятия-изготовителя;
класс всасывающего (напорно-всасывающего) рукава;
группу всасывающего (напорно-всасывающего) рукава;
рабочее давление; длину;
дату изготовления: месяц (квартал) и год;
штамп технического контроля.
Пример заводской маркировки напорно-всасывающего рукава:
K-B-2-125-10-4000-VI-1995 ГОСТ 5398-76 «. »,
где К — товарный знак или наименование предприятия-изготовителя;
В — класс (рабочая среда — вода техническая);
2 — группа (напорно-всасывающий);
125 — внутренний диаметр, мм;
10 — рабочее давление, кгс/см 2 ;
VI-1995 — дата изготовления: месяц и год;
ГОСТ 5398-76 — обозначение стандарта;
«. » — штамп технического контроля.
Заводская маркировка напорного рукава должна находиться на расстоянии не более 0,5 м от обоих концов и содержать:
наименование или товарный знак предприятия-изготовителя;
тип напорного рукава; условный проход; рабочее давление;
длину напорного рукава, м (для напорных рукавов РПК);
специальное исполнение (при его наличии); климатическое исполнение по ГОСТ 15150;
дату изготовления (месяц, год).
Для напорных рукавов РПМ на расстоянии не менее 4 м от любого конца должна быть дополнительная маркировка следующего содержания:
наименование или товарный знак предприятия-изготовителя;
дата изготовления (месяц, год).
Пример заводской маркировки напорного рукава:
где К — товарный знак или наименование предприятия-изготовителя;
РПМ — тип напорного рукава (для оборудования пожарных машин);
65 — условный проход;
1,6 — рабочее давление, МПа;
ИМТ — специальное исполнение (износостойкий, маслостойкий, термостойкий);
У — исполнение для условий эксплуатации, транспортирования и хранения в условиях умеренного климата;
12.03 — дата изготовления: месяц и год.
В качестве дополнительной маркировки напорных рукавов без наружного защитного покрытия каркаса могут быть «просновки» нитей основы, отличающиеся по цвету от нитей каркаса:
РПМ — две «просновки»;
РПК — одна «просновка».
Заводская маркировка пожарных соединительных головок должна содержать:
наименование или товарный знак предприятия-изготовителя;
Заводская маркировка на резиновых кольцах пожарных соединительных головок должна содержать:
наименование или товарный знак предприятия-изготовителя;
Резиновые напорные кольца КН-25 — КН-50 могут не иметь маркировку типа кольца.
Рукава должны подвергнуться испытаниям для проверки качества по следующим параметрам:
возможность быстрого соединения с пожарным оборудованием;
герметичность при испытательном давлении для напорных и напорно-всасывающих рукавов;
возможность забора воды из водоисточника (для всасывающих и напорно-всасывающих рукавов).
На рукава, поступившие в пожарную часть или на рукавную базу, кроме заводской, наносят дополнительную маркировку их принадлежности к пожарной части или рукавной базе.
На рукавах, являющихся принадлежностью пожарной части, маркировка состоит из дроби, где в числителе указывается номер пожарной части, в знаменателе — порядковый номер рукава (рис. 3).

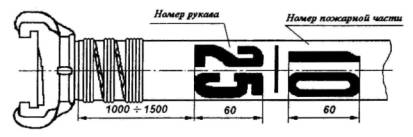

Рис. 3. Дополнительная маркировка рукава в пожарной части
На рукавах, являющихся принадлежностью рукавных баз, проставляется их порядковый номер (рис. 4).

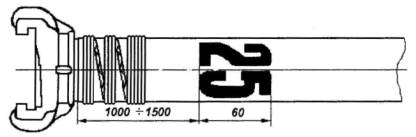

Рис. 4. Дополнительная маркировка рукава на рукавной базе
Маркировка наносится на расстоянии 1000¸1500 мм от каждой пожарной соединительной головки краской по трафарету. Для маркировки рукавов допускается использовать краску любого цвета, контрастно отличающуюся от цвета рукава.
По окончании входного контроля в пожарной части или на рукавной базе оформляется приложение к формуляру, в который вносят все данные входного контроля. Формуляр должен постоянно находиться у ответственного за эксплуатацию рукава. Ответственный за рукава должен регулярно и своевременно вносить записи в формуляр.
Техническое обслуживание (далее — ТО) — это комплекс профилактических мероприятий, проводимых в целях поддержания рукавов в исправном состоянии.
ТО и ремонт рукавов, находящихся на вооружении пожарных частей, осуществляется на линиях обслуживания пожарных рукавов (ЛОПР) в пожарных частях или на рукавных базах, обслуживающих несколько пожарных частей.
ЛОПР — это комплекс технических средств (сооружений, машин, оборудования, инструментов и оснастки), размещенных в порядке, обеспечивающем соблюдение технологии обслуживания рукавов.
ТО, испытания и ремонт рукавов должны производиться только с использованием технических средств, изготовленных в промышленных условиях по конструкторской документации, утвержденной в установленном порядке.
Примерный перечень оборудования, необходимого для оснащения рукавных баз и постов пожарных частей:
1. Ванна для отмачивания (оттаивания) рукавов.
2. Оборудование для мойки рукавов.
3. Оборудование для испытания рукавов на герметичность при избыточном давлении и разрежении.
4. Оборудование для сушки и талькирования рукавов.
5. Оборудование для скатки и перекатки напорных рукавов.
6. Установка для оборудования рукавов пожарными соединительными головками (например, методом «навязки проволокой»).
7. Оборудование для ремонта рукавов.
