Как подключить пожарный датчик

Правила монтажа и подключения датчиков пожарной сигнализации

Выбор датчиков пожарной сигнализации включает в себя не только учет их технических характеристик, но и установку, потому как она зависит от обстановки. Подробнее про подключение датчиков пожарной сигнализации — читайте в статье.

Как работает пожарная сигнализация

И первую очередь нужно начать с принципа работы датчика, так как без понимания этой базы его невозможно правильно установить. Если система распознает возгорание или задымление, то происходит передача сигнала об этом пожарным. Очевидно, что это необходимо для автоматизации их вызова. Оповещение же всех находящихся в здании происходит посредством громкого сигнала.

Важно, чтобы количество и расположение датчиков напрямую отвечало размеру помещения и их концентрации в особо опасных возгораемых зонах. Ведь если датчик будет находиться далеко от дыма, то никакого смысла в нем не будет. Именно из-за целесообразности также вытекает назначение для каждого из дымовых датчиков:

• разблокировка: предполагается, что все двери будут автоматически открыты для эвакуации;
• блокировка: для предотвращения распространения огня будет произведено закрытие дверей;

Вызов пожарных, включение системы пожаротушения и тому подобное, как правило, применяется автоматически и не требует особых настроек.

Тип подключения сигнализации

Необходимо также вкратце рассмотреть типы датчиков, потому как от них зависит принцип работы и место установки. Их несколько:

• контактный: производится размыкание контакта в случае фиксации повышенной температуры вследствие чего рвет шлейф и активируется звуковой сигнал;
• электронный: внутри проводов такого устройства находятся сенсоры, которые срабатывают при увеличении температуры, так как производится изменение сопротивление тока;
• оптический: для него используется оптоволоконный кабель, проводимость которого зависит от температуры и изменяется при ее повышении — результатом становится срабатывание сигнализации;
• механический: здесь используется металлическая трубка, при нагреве которой изменяется давление и происходит подача сигнала.

Если выбрать для монтажа датчиков неправильную разновидность, то это может свести всю систему пожаробезопасности на нет.

Виды датчиков

Перед подсоединением также нужно рассмотреть виды пожарных извещателей, которые используются как в корпоративном, так и в частном секторе. Помимо, они отлично подходят для обычного использования.

Отличие между видами обусловлено тем, что признаки для реакции на возгорание всегда разные. Таким образом, дифференциальные способны влиять на скорость изменения реакционного катализатора, что дает максимальную эффективность для работы. Системы же, как правило, делят на такие виды как дискретные и аналоговые, а также адресные и неадресные. Адресно-аналоговые, например, могут собирать информацию, чтобы производить оповещение о состоянии помещения.

Дымовой

Является обязательным минимумом для каждого общественного места, потому как суть работы заключается в применении лучей, что развеиваются при появлении дыма. Это хорошо, потому что есть высокая чувствительность, однако в то же время плохо из-за высокого уровня ложного срабатывания. Зачастую причиной ложных срабатываний является пар.

Тепловой

Основная задача заключается в реагировании на изменение температуры в помещении, а не наличие пламени или дыма. Однако здесь есть фактор неэффективности, потому как фиксируется только превышение 70 градусов. Такая температура набирается со временем, а не сразу, поэтому для экстренного реагирования установка оного в общественные места весьма бесполезна.

Пламенный

Отлично проявляет себя в промышленных помещениях, потому как там зачастую всегда пыль, дым от станков и т.д. Соответственно, использование температуры или дымового датчика не принесет пользы ввиду частых ложных срабатываний. В случае же с появлением пламени, обнаружить его гораздо проще. Именно поэтому датчик пламени пожарной сигнализации хорошо проявляет себя в промышленности.

Комплексный

Принято считать, что это наиболее эффективный тип, потому как в нем совмещено сразу несколько факторов, что реагируют на диагностику помещения. Зачастую это дым и температура. Подобная широта позволяет снизить количество ложных срабатываний, но не исключает их.

Установка

Теперь разберем порядок установки всех типов датчиков пожарной сигнализации, правила монтажа которых позволят правильно продумать всю систему пожарной безопасности, а также снизить количество ложных срабатываний. Это особенно полезно для корпоративных зданий или общественных помещений, где из-за сигнализации может быть эвакуировано все здание.

Выбор места

И первая проблема, которая встретит каждого новичка при установке — выбор места для подключения пожарных датчиков. Пожалуй, это является основным элементом, потому как переподключение тех же проводов не является столь серьезной проблемой при исправлении, как демонтаж всей системы. Итак, вот правила установки:

1. Рекомендуется устанавливать датчики не более чем на 9 метров друг от друга. Это максимальное расстояние, которое необходимо для их обоюдной подстраховки. Она также обеспечивается количеством устройств, потому как на одно помещение обычно устанавливают порядка двух-трех. Однако не нужно воспринимать эти значения как аксиому, потому как отталкиваться в первую очередь необходимо от размера самого помещения.
2. Расстояние от стены должно быть не более чем на 4.5 метра. В том случае, если они монтируются на стену, а не потолок, то минимальное расстояние составляет порядка 2 метров. В противном случае велика вероятность появления «дымового кармана». Это приведет к большому количеству ложных срабатываний.
3. Монтаж должен быть произведен с учетом чувствительности конкретного устройства. В идеале установка пожарных датчиков должна производится таким образом, чтобы датчик мог охватить все «диагностируемое» пространство или лишь одну конкретную часть, что подвержена большему риску. Если речь идет о маленьких комнатах, то допускается игнорирование пункта, где датчик должен быть рядом с потенциально опасной зоной.
4. Подвесные потолки не всегда являются преградой для правильного монтажа и подключениях любых датчиков пожарной сигнализации, однако есть ряд правил. В первую очередь необходимо наличие перфорации под потолком. Это позволит датчику охватить большую зону видимости. Можно также сделать специальную конструкцию, которая позволит ее добиться. Эксперты рекомендуют сначала установить все устройства, а только потом доделать все необходимые конструкции и спроектировать установку потолка.

Подключение

Существует ряд правил, благодаря которым можно правильно установить датчики, не испытав при этом никаких проблем. Они достаточно просты, а потому доступны каждому. Из наиболее важных стоит выделить:

1. Расстановка пометок только после анализа нормативов. Мы уже говорили, что существуют конкретные правила для установки. И сначала требуется учесть именно их, а только после делать пометки и «спроектировать» схему подключения. Потребуется также повторная проверка, в ходе которой будет внесено ряд поправок, что учитывают существующие несовместимости.
2. Специальные конструкции для натяжных потолков, которые делают для наличия пространства около датчиков, должны быть сформированы исключительно профессионалами. В силах обычных жильцов лишь тщательно проработать план и предоставить им предварительно все чертежи. Это значительно ускорит работу и исключит возможные ошибки. В том случае, если исходных данных оказалось недостаточно для установки, то от нее нужно отказаться и продолжить тогда, когда всего будет достаточно.

Итак, теперь что касается непосредственных схем и правил подключения пожарных извещателей:

1. Дымовой.
2. Тепловой.
3. Пожарный извещатель.

Однако это не все, потому как недостаточно понять, как подключить, необходимо также учитывать особенности и потенциальные проблемы.

Особенности

Нюансы при подключении появляются только после глубокой проработки всей системы и понимания того, что главный смысл зачастую заключается не только в обнаружении, но и оповещении. Ведь обнаружить возгорание самостоятельно не так тяжело, сколько своевременно оповестить пожарных. Следовательно, система, которая за это отвечает, всегда должна иметь питание и подключение к приемной станции.

Здесь пользователь сталкивается с двумя типами таких систем:

1. Ручная. Она предполагает, что оповещение будет произведено по нажатию на кнопку, а значит вручную. Использовать ее имеет смысл только в тех случаях, когда в помещении всегда много людей. В противном случае попросту активировать ее попросту некому.
2. Автоматическая. Здесь сведения от датчиков считываются самостоятельно, и отправка сигнала осуществляется автоматически.

Если же затронуть техническую часть, то нужен канал связи для соединения и абонент. Из это следует, что установка «в одиночку» без участия пожарных служб не имеет смысла. И хотя станции разные, но многие, кто никогда не занимался установкой, игнорируют этот факт и по сути их система лишь реагирует на появление пожароопасной обстановки.

Проблемы и их устранение

Ожидаемо, что все подключаемые противопожарные системы всегда должны быть в активном и исправном состоянии. И первая проблема здесь возникает из столько долгой бесперебойной работы и отсутствия профилактики. Таким образом, все воспринимают работу датчика как должное, хотя на деле в него может:

• забиться пыль: необходимо регулярное очищение;
• сбиться питание: проблемы с контроллером;
• брак: он проверяется за счет регулярного тестирования.

Все это свидетельствует о том, что причиной сбоя в работе выступает халатность по отношению к приборам и тому помещению, что они обслуживают. Однако если невозможно улучшить те условия, в которых они расположены, то рекомендуется лучше проработать систему пожарной безопасности. Это снизит ложные срабатывания и позволит продлить срок эксплуатации устройства, если вовремя проводить все профилактические работы.

Большая часть проблем также возникает еще на этапе, когда датчики только подключаются, что происходит по двум причинам:

1. Неправильное подключение. К таковым случаям можно отнести все те моменты, когда подключение осуществляется либо самостоятельно, либо непрофессионалом. В худшем случае это может привести к короткому замыканию, однако в большинстве случае все ограничивается простой неработоспособностью датчика. Тем не менее, это по-прежнему наносит ущерб.
2. Неверные сертификаты. Существуют технические стандарты, а также соответствие устройств по отношению к подключаемым системам. Именно сертификаты позволят получить эту техническую совместимость, а также проверить то, насколько датчик совпадает с регламентом к установке в конкретной стране.

Все прочие проблемы, что касаются сбоев в работе конкретного узла или неправильно настроенной системы не так опасны, потому что диагностируются еще на этапе установки. Однако это не значит, что ими можно пренебрегать. Это лишь говорит о том, что они опасны не так, как прочие.

Теперь, когда есть вся информация о выборе и подключении пожарных датчиков, никаких проблем не возникнет ни при покупке, ни при установке. Тем не менее, это лишь базовые знания, которые подойдут большинству. В некоторых случаях придется обращаться к специалистам, потому как воспользоваться общими советами попросту невозможно. И главное помнить, что пренебрежение этими правилами может привести к большим потерям в будущем.

Особенности установки пожарных извещателей

Пожарная сигнализация – незаменимая в наши дни деталь инфраструктуры, позволяющая не беспокоиться за целостность помещения даже в том случае, если за его состоянием никто в конкретно взятый момент не следит. Такая система особенно хороша в тех зданиях, где вероятность возникновения и быстрого распространения пожара существенно повышена. Изначально установка такого оборудования имела смысл исключительно на различных складах, но сегодня удешевление подобной продукции приводит к тому, что оно понемногу переходит в разряд бытовых – ведь в отделке квартир все чаще используются легковоспламеняющиеся материалы.

Принцип работы системы

Пожарные извещатели – это целая группа разных приборов, которые, будучи объединены в противопожарную систему, реагируют на потенциально опасные явления. В зависимости от точной конфигурации система обнаруживает ту или иную проблему и отправляет информацию о ней на пульт пожарной охраны, которая получает возможность прибыть на место еще до того, как ее вызовут, и спасти имущество и людей. Датчики адресного типа способны не только сигнализировать о наличии проблемы в зоне наблюдения, но и точно отображать на пульте точку, в которой эта проблема обнаружена. Для самих людей система может предусматривать автоматическое звуковое оповещение – раз уж где-то загорелось, и сейчас приедут пожарные, есть смысл покинуть здание.

Система пожарного извещения для каждого помещения собирается индивидуально, учитывая его конструктивные особенности и потенциальные угрозы. При этом используются датчики разных типов, что имеют разный принцип работы.

• Тепловые извещатели реагируют на повышение температуры. Наиболее доступными и распространенными считаются пороговые, но они не всегда эффективны – датчик реагирует на температуру выше 70 градусов, которой в норме быть не может, но если очаг возгорания далеко, срабатывание будет запоздалым. Интегральные извещатели в этом смысле надежнее, но и стоят дороже. Тепловые датчики бывают линейными – тогда они представлены в виде кабеля, а не точки. И контролируют протяженную линию.

• Дымовые извещатели длительное время считались обязательными в общественных помещениях. Они излучают инфракрасные лучи, которые рассеиваются даже из-за незначительного количества дыма, что и улавливается прибором. Такая система надежна в плане реагирования, но предполагает слишком много возможностей ложного срабатывания – за дым прибор может принять пар или даже летающую в воздухе пыль. Естественно, в курилке такую систему ставить бессмысленно, а ведь именно там вероятность настоящего возгорания довольно высока. Соответственно, в любых помещениях, где есть такие датчики, курить строго запрещено.

• Извещатель пламени реагирует собственно при появлении огня, а не на сопутствующие факторы. Лучшее применение для такого датчика – производственное помещение, где много пыли и постоянно высокая температура, а еще представлены легковоспламеняющиеся материалы. Вышеописанные извещатели либо отличались бы регулярными ложными срабатываниями, либо пропустили резкий момент возгорания, а за время, пока они «думают», пламя могло охватить весь цех.

• Датчик утечки газа часто способен реагировать и на дым, и на температуру, но его главная особенность – «чувствовать» запах газа, даже когда человек его еще не обнаружил. Утечка обычно приводит к разрушительным последствиям в виде взрыва, потому при ее обнаружении нужны немедленные действия, а сигнализация вызовет аварийную службу, даже если на месте никого нет.

• Комбинированные датчики способны реагировать сразу на несколько критериев, потому потенциально могут считаться наиболее эффективными.

Как выбрать место?

От того, насколько правильно расположены датчики, зависит эффективность работы системы, поэтому ориентироваться стоит в большей степени на конфигурацию помещения, нежели на нормы, которые довольно либеральны в этом плане. Так, датчики не должны быть друг от друга дальше 9 метров, а от стены – не более чем в 4,5 метра. В помещении обязательно должно быть не менее двух датчиков, поскольку так они страхуют друг друга и более полно охватывают территорию. Если извещатели ставятся не на потолок, а на стену, между ними должно быть хотя бы 2 метра расстояния, поскольку иначе образуется так называемый дымовой карман, из-за которого частота срабатываний резко увеличивается. По этой же причине, если потолок имеет выступающие балки в виде перегородок, улавливатели ставятся не в промежутках между ними, а на сами балки.

Любой датчик имеет определенный уровень чувствительности и не всегда обозревает всю полусферу – его необходимо устанавливать либо так, чтобы он перекрывал все защищаемое помещение, либо с особым прицелом на потенциально наиболее опасные места, например, постоянно работающую вычислительную технику. В небольших комнатах обычно допускается более далекое расположение датчика от источника, поскольку тому же дыму или повышенной температуре просто некуда деться из четырех стен.

Для примера, извещатель пламени при расстоянии до огня более 9 метров вряд ли, вообще, зафиксирует проблему. В комнате площадью до 15 кв. м он еще отреагирует на расстоянии 6-9 метров, но при двукратном увеличении помещения дистанция от огня до датчика уже должна быть не более 3-3,5 метра.

С дымом проще – тот же минимальный показатель расстояния до извещателя подходит для помещений в 70-85 кв. м, а для территорий менее 55 кв. м улавливание возможно даже при дистанции в 10 метров.В помещениях, оборудованных фальшпотолком, монтаж извещателей имеет свои особенности.

Размещение уже за подвесным потолком возможно лишь при нескольких условиях: наличие перфорации на натяжном потолке общей площадью около 40% поверхности для хорошего «обзора» запотолочных датчиков, диаметр для каждого отверстия не меньше 1 см, или составление подвесной конструкции из деталей, чьи размеры не превышают зону охвата одного датчика. Соответственно, извещатели обычно крепятся к основному потолку или другим надежным конструкциям, а в потолок врезаются. Если соблюдение этих условий не кажется возможным, запотолочные датчики выносятся на стены, поскольку непосредственно на подвесные конструкции их крепить нельзя ввиду хлипкости последних.

Поэтапные инструкции монтажа

В идеале монтаж следует доверить профессионалам – только они знают все нормы и правила, способны правильно рассчитать расстояния и подобрать наиболее эффективную схему расстановки датчиков. Опыт позволяет мастерам избегать популярных ошибок неопытных людей, когда при расчете количества потолочных извещателей не учитывается положение светильника, который мешает обзору или вызывает ложное срабатывание из-за выделения тепла. Впрочем, поверхностно разбираться в теме все же следует – хотя бы затем, чтобы проверять качество выполняемой работы.

Когда план составлен с учетом всех вышеописанных нормативов, требуется расставить обозначения на потолке или стенах в тех местах, где будут монтироваться датчики. После этого схему стоит всесторонне оценить еще раз, поскольку на потолке часто могут наблюдаться новые детали, не учтенные в чертежах. Внося изменения на ходу, не забывайте, что все расстояния должны быть в соответствии хотя бы с минимальными допустимыми значениями, иначе либо система не сработает при пожаре, либо будет грешить ложными вызовами.

В местах, выделенных для датчиков, производят их крепление. Подключение к электросети осуществляется последовательно двужильными проводами. Все детали должны быть связаны в единую сеть, потому на последний подключаемый датчик нужно установить резистор.

Когда монтаж производится за подвесными или натяжными конструкциями, для пожарной сигнализации можно сконструировать отдельный каркас – например, можно монтировать их на тросе, если он надежен и хорошо закреплен. При этом врезку следует выполнять так, чтобы края прорези не мешали полноценному обзору помещения датчиком, потому в идеале следует вывести последний к самому уровню подвесного потолка. Если потолок натяжной и выполнен из материала, который боится даже не самых высоких температур, прорезь следует взять в специальное термокольцо, ведь сам датчик, постоянно подключенный к электросети, тоже способен греться. Последний этап – проверка срабатывания системы. Для большинства типов датчиков простой и хорошей проверкой является зажженная спичка или зажигалка, которую проносят вдоль извещателей – тут вам и пламя, и дым, и температура, поэтому рабочая система просто обязана отреагировать.

Особенности подключения

Как на производстве, так и в жилых домах основной смысл пожарных извещателей – не только обнаружить потенциальную опасность, но и передать сообщение о ней пожарным. Это позволяет срочно реагировать на возгорания и задымление, пока они не приобрели катастрофических масштабов, а ведь в помещении может и не быть никого, кто поднял бы тревогу. Соответственно, извещатель нужно подключить не только к электросети, но и к приемной станции, расположенной непосредственно на посту пожарной части.

Не все системы противопожарной сигнализации отправляют сообщение о возникшей ситуации автоматически – некоторые могут только запускать сирену, предупреждающую о проблеме всех присутствующих. Так, в местах, где люди есть всегда, чаще используют недорогие ручные извещатели – это как бы кнопка пожарной тревоги, на нее кто-то должен нажать. Автоматические извещатели реагируют на показания датчиков, потому сигнал отправляется без участия человека. В любом случае для передачи сигнала нужен канал связи и конечный абонент, потому без непосредственного участия пожарной службы монтаж противопожарной сигнализации смысла не имеет.Станции, к которым подключаются извещатели, бывают разными – они рассчитаны на различные типы самих датчиков и обычно имеют ограничение по их максимальному количеству. По этой причине еще в процессе составления плана системы нужно выбрать подходящую станцию и договориться с пожарными о ее установке и обслуживании.

Соединение извещателей между собой возможно как по кольцевой, или шлейфной, системе, то есть последовательно, так и радиальным методом, где для каждой точки выделен отдельный кабель.

Возможные проблемы после установки

Противопожарная сигнализация всегда должна быть в идеальном рабочем состоянии, поскольку от нее зависит безопасность не только имущества, но и человеческих жизней. При этом пожарные извещатели, как и любая другая техника, могут периодически ломаться, в том числе – и из-за недостаточного ухода. Специалисты отмечают, что отсутствие своевременной профилактики является одной из наиболее распространенных причин выхода системы из строя. Например, в камеру дымового датчика может попасть пыль и посторонний мелкий мусор, скорее всего, это произойдет рано или поздно, а тогда извещатель уже не сможет своевременно реагировать на задымление.

Соответственно, косвенной причиной неправильной работы датчиков может стать и элементарная неопрятность обслуживающего помещения. Мы уже упоминали, что разные типы датчиков способны на ложное срабатывание из-за пыли, повышенных температур и даже высокой влажности. Понятно, что в условиях производственного цеха, возможно, просто нет возможности сильно улучшить условия, но тогда нужно более ответственно подойти к выбору типа датчика и выбрать тот, который не станет реагировать на естественные условия охраняемой территории как на пожар.

Вечной проблемой, причем серьезной, остается вмешательство неквалифицированных людей на любом этапе. При монтаже нужно обязательно проверить сертификаты и убедиться любым доступным способом, что ваши монтажники – люди толковые. Самостоятельно устанавливать пожарную сигнализацию не рекомендуется категорически – если вы так поступаете, ответственность целиком ложится именно на вас. Так же недопустимо пытаться устранить мелкие поломки, даже если они кажутся вполне решаемыми – в этом случае следует вызывать специалистов.

Как и любая другая система, пожарная сигнализация со временем выходит из строя по причине износа – обычно для нее устанавливается срок эксплуатации, после которого все ее детали придется менять даже в том случае, если при проверке она все еще реагирует на раздражающий фактор.

Все остальные причины обычно довольно банальны и связаны с выходом из строя одного из узлов, даже не входящего непосредственно в состав системы – например, при отсутствии электричества сетевая система, конечно же, не работает. Из-за неаккуратного обращения могут оказаться поврежденными кабели электропитания или канал связи с пожарным пультом, может отказать шлейф или сломаться сирена оповещения присутствующих. Возможен и сугубо программный сбой в виде неправильной даты и времени, из-за чего могут проявиться и более серьезные последствия.

Nord Pro: пожарная сигнализация

Рассказываем, как подключить и настроить пожарные извещатели:

• • проводные через расширители EX22 и NB-ЕХ81,
  • проводные напрямую к прибору,
  • беспроводные.

  К приборам Nord Pro и Nord Pro Air подключаются: двухпроводные пожарные датчики — через расширители EX22 и NB-ЕХ81; пожарные датчики, не требующие сброса питания, — напрямую. Кроме этого, к Nord Pro Air подключаются беспроводные пожарные извещатели СН-Дым, СН-ИПР, СН-Сирена.

  Подключение двухпроводных извещателей

  На один шлейф расширителей EX22 и NB-EX81 подключаются не менее 20 пожарных извещателей. Ток потребления пожарного извещателя в состоянии « Норма» может колебаться в широких пределах — от 30 до 100 мкА в зависимости от модели и качества извещателя. Один шлейф расширителя поддерживает до 20 самых « прожорливых» извещателей.

  Через преобразователь EX22

  С помощью расширителей к приборам Nord Pro и Nord Pro Air подключаются:

  • дымовые извещатели ИП212−3СУ, ИП212−3СМ, ИП212−41М, ИП212−44, ИП212−45, ИП212−46, ИП212−66, ИП212−95, ИП212−141 и аналогичные;
  • тепловые ИП101−1А-А1 и аналогичные.

  Важно! Нужно использовать прошивку 19.11 или выше и Хаббл 15.7 или выше. Во время настройки и при дальнейшей работе с расширителями к контрольной панели обязательно должно быть подключено основное или резервной питание.

  1. Установите EX22 внутрь прибора на стойки в левой нижней части корпуса и подключите по схеме. Подключите пожарные извещатели к ЕХ22.

  При подключении пожарных извещателей установка дополнительных токоограничивающих резисторов не требуется.



  2. Откройте конфигуратор Хаббл и перейдите на вкладку « Пожарная сигнализация». Выберите номер выхода прибора, к которому подключен сигнал « COM» преобразователя.

  Приборы Nord поддерживают максимум 8 правил с ролью « Маяк», «Сирена» и EX22. Поэтому чтобы настройки выхода сохранились, в момент подключения EX22 в приборе должно быть настроено меньше восьми правил с ролью.



  3. На вкладке « Устройства» выберите тип шлейфа « Пожарный → Двухпроводной через преобразователь EX22» ( в предыдущих версиях конфигуратора вкладка называлась « Шлейфы»).



  Через расширитель NB-ЕХ81

  Расширитель проводных шлейфов NB-ЕХ81 — внешний, он поставляется в собственном корпусе. 2 из 8 универсальных входов/выходов предназначены для подключения пожарных извещателей.

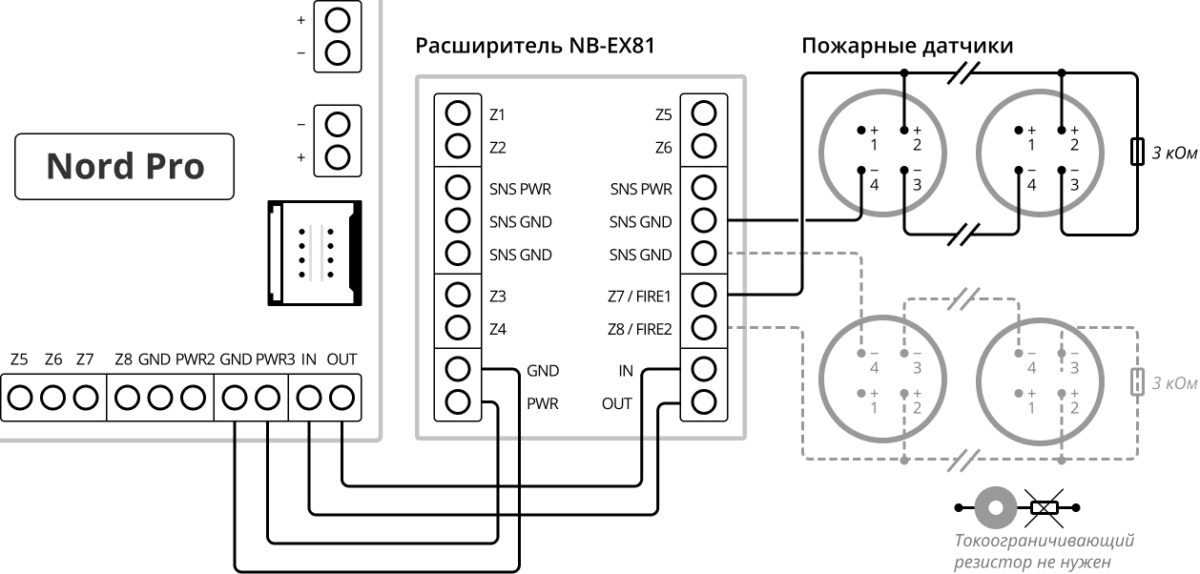

  1. Подключите расширитель к клеммам прибора и пожарные извещатели к клеммам расширителя по схеме. Дополнительные токоограничивающие резисторы при подключении извещателей не требуются.



  2. Убедитесь, что к контрольной панели подключено основное или резервной питание.

  3. Откройте конфигуратор Хаббл и перейдите на вкладку « Устройства». Подключенный расширитель сразу отобразится в списке устройств.



  4. Нажмите кнопку « Включить», чтобы получить доступ к настройке подключенных шлейфов. Пожарные извещатели подключаются только к шлейфам 7 и 8 расширителя ( 15 и 16 в конфигураторе).



  К 7 и 8 шлейфу расширителя подключаются двухпроводные пожарные датчики. При пожарной тревоге сброс питания происходит на двух зонах одновременно.
  То есть, если шлейф 7 — пожарный, а шлейф 8 — охранный, то при пожарной тревоге питание сбросится на обеих зонах.

  Напрямую к шлейфам прибора

  Напрямую подключаются извещатели, не требующие сброса питания. Эти извещатели не могут изменить свое состояние после сброса питания, поэтому при их срабатывании сразу же формируется сигнал « Пожар».

  По способу формирования сигнала различаются извещатели с нормально замкнутыми контактами и извещатели со встроенным резистором.

  Схема включения извещателей с нормально замкнутыми контактами

  Примеры подобных извещателей:

  • тепловые пожарные извещатели с нормально замкнутыми контактами типа ИП114−5, ИП105−5, ИП105−5/4 и аналогичные;
  • ручные пожарные извещатели с возможностью имитации нормально замкнутого контакта типа ИПР-3СУ, ИПР-3СУМ и аналогичные.

  При настройке прибора необходимо указать тип шлейфа « Пожарный / Двухпроводной с сухими контактами».



  Схема включения извещателей со встроенным резистором

  Это ручные пожарные извещатели типа ИР-1, ИПР-55, ИПР-513−10 и аналогичные. При срабатывании такие извещатели уменьшают внутреннее сопротивление до значения 500 Ом.

  При настройке прибора необходимо указать тип шлейфа « Пожарный / Двухпроводной со встроенным резистором».



  Подключение беспроводных извещателей

  Беспроводные пожарные извещатели подключаются только к прибору Nord Pro Air.

  1. Переключите прибор в режим связывания. В конфигураторе Хаббл перейдите на вкладку « Беспроводные устройства» и нажмите « Добавить беспроводное устройство».



  2. Подключите питание к беспроводному устройству СН-Сирена, СН-ИПР или СН-Дым и переключите его в режим связывания:

  • снимите переднюю крышку, установите элементы питания;
  • замкните « минусовой» контакт держателя батареи и контакт « 4» на основании оповещателя.

  Включение красного индикатора на 2 секунды оповестит об успешном связывании.

  Алгоритм работы извещателей

  Пожарные извещатели в приборах Nord Pro / Nord Pro Air срабатывают согласно механизму « Внимание»/»Пожар». В основе механизма — логика повторного срабатывания извещателя после сброса питания. Если извещатель сработал повторно, то это уменьшает вероятность ложного срабатывания.

  После того как прибор определяет тревогу одного датчика в двухпроводном шлейфе, формируется сигнал « Внимание».

  Схема подключения пожарной сигнализации



  Почему важно? Схема подключения пожарной сигнализации крайне важна, чтобы оборудование работало как часы и в случае ЧП исправно выполнило свои основные функции. Наобум взять и подсоединить между собой элементы системы не получится, да и вряд ли будет работать.

  Кто этим занимается? Конечно, подключением необходимых коммуникаций занимаются специалисты. Но и обычные граждане должны представлять, как организован процесс оснащения помещения пожарной сигнализацией, чтобы знать, к чему готовиться.

  Пожарная сигнализация как обязательное оборудование

  Чтобы потушить вероятный очаг возгорания в здании, где располагается цех промышленного производства, складской или логистический комплекс, объект общественного назначения, создают автоматическую систему противопожарной защиты. Она охватывает все современные стационарные системы тушения огня: порошковые, газовые, аэрозольные, комбинированные. Работа складывается из стадий проектирования и монтажа.



  Также в торгово-развлекательных центрах, административных зданиях, объектах культурно-зрелищного назначения обязательно (как правило, принудительно) устанавливают систему противодымной защиты (с дымоудалением и подачей свежего воздуха), противопожарные двери и шторы (способные удержать от распространения по всему этажу ядовитого угарного газа и открытого огня); предусматривают эвакуационные выходы и пути к ним. Всё это необходимо, чтобы сделать здание безопасным для людей.

  Глядя на эти инновации в области противопожарной автоматики, многим совершенно не очевидно, что они основаны и по-прежнему содержат в себе традиционную пожарную сигнализацию. Разработка схемы подключения системы пожарной сигнализации, её проектирование, монтаж и сервисное обслуживание — обязательные условия своевременного обнаружения пожаров.

  Нормативные акты, регулирующие проектирование и монтаж пожарной сигнализации

  Существует довольно большое количество нормативных актов — как федерального и отраслевого, так и ведомственного уровня — которые регламентируют установку, проектирование и обслуживание систем пожарной сигнализации (автоматической, АПС, и охранной, ОПС).

  Скачивайте и используйте уже сегодня:





  10 шагов, которые помогут выбрать добросовестного подрядчика

  Поможет сохранить бюджет и уложиться в сроки проекта

  Уже скачали 11 507

  Вот самые важные документы, которыми следует руководствоваться:

  1. Законы и госстандарты. В ГОСТе 26342-84 перечислены главные свойства технических средств АПС и ОПС; в ФЗ-123 от 22.07.2008 г. изложен технический регламент установки и проектирования охранно-пожарной сигнализации (в том числе создания схем подключения).
  2. Проектирование противопожарных систем регламентируется ГОСТом 2.701-2008 (содержащим список требований к проектной документации), СП 5.13130.2009 (охватывающим как проектируемые и строящиеся, так и реконструируемые, подвергающиеся капремонту дома), НПБ 110-03 (касается только построек, которые были сданы в эксплуатацию до 1.05.2009 г.).
  3. Монтаж автоматических пожарных систем осуществляется по ГОСТу 26342-84 (о размерах, разновидностях, технических характеристиках оборудования ОПС), НПБ 58-97 (где изложены требования к монтажу и проверке адресных систем сигнализации) и РД 78.145-93 (описывающему установку и приёмку работ по АПС или ОПС).

  Основные функции охранно-пожарной сигнализации

  Под охранно-пожарной сигнализацией понимают комплекс программ и оборудования, выполняющий следующие функции:

  • Выявить тревожное событие по одному отслеживаемому параметру или по их набору (например, не только возникновение пожара, но и несанкционированное проникновение в здание).
  • Передать информацию на приёмно-контрольный пункт, который, в свою очередь, оповестит центральный диспетчерский пункт либо владельца.
  • Запустить определённые функции систем, находящихся в подчинении: включить сирену, автоматическую систему пожаротушения.

  Принцип работы системы пожарной сигнализации

  Устройства из группы под общим названием “извещатели” в противопожарной системе реагируют на потенциальные опасности. Нюансы определяются конфигурацией системы, но суть её работы такова: обнаружив какую-либо проблему, отправить сигнал на пульт пожарной охраны, чтобы пожарные могли приехать ещё до вызова и спасти людей и материальные ценности, находящиеся в здании.



  Если датчик адресного типа, то он не просто сигнализирует о тревоге, но и показывает на пульте конкретную точку её возникновения. Система также может автоматически оповещать людей посредством звуковых сигналов: возник пожар, и пора эвакуироваться из здания, куда уже мчатся пожарные.

  Под каждое помещение индивидуально подбирают системы пожарного извещения — в зависимости от конфигурации комнаты, потенциальных рисков. В схемах подключения пожарной сигнализации присутствуют извещатели, работающие по разному принципу.

  • Тепловые датчики, как легко догадаться, измеряют температуру и реагируют на её повышение. Самые популярные и недорогие тепловые датчики — пороговые. Их эффективность, впрочем, не особо высока. Они срабатывают при температуре от 70 оС. В нормальных условиях такой температуры не бывает, а вот при пожаре, когда возгорание произошло далеко, они включатся слишком поздно. Другая разновидность тепловых датчиков, интегральные, подороже, однако и понадёжнее. Есть линейные датчики (не отдельная точка, а кабель), контролирующие целую линию.
  • Дымовые датчики. Долгое время их обязательно устанавливали во всех общественных зданиях. Эти устройства реагируют на рассеивание инфракрасных лучей, которые сами же излучают: если есть хотя бы минимальное рассеивание — значит, помещение задымлено. Это надёжные извещатели, но их недостаток заключается в большом потенциале ложных срабатываний (лучи ведь будут рассеиваться и в пыли, и в воздухе, наполненном паром. В курилках, где риск пожара самый высокий, такие извещатели ставить нельзя, а везде, где они установлены, запрещается курение.
  • Датчик огня настроен на определение пламени. Сопутствующие явления его не интересуют. Лучше всего устанавливать такие приборы в производственных помещениях с постоянно высокими температурами и запылённостью. Все вышеперечисленные типы датчиков либо пропускали момент появления огня, либо срабатывали из-за ложных стимулов, в результате весь цех мог успеть загореться.
  • Извещатель утечки газа. Он «ощущает» запах газа намного раньше человека (но при этом может также реагировать на внезапный жар и дым). Именно утечки газа часто вызывают взрывы. Благодаря сигнализации аварийная служба приедет, даже если в здании никого нет.
  • Комбинированные датчики. Они настроены на несколько параметров сразу, что существенно повышает их эффективность.

  Схема подключения пожарной сигнализации

  Есть три главные схемы подключения пожарной сигнализации:

  1. Пороговая схема. Для каждого датчика устанавливают предельное значение по состоянию помещения, как только оно достигается — устройства подают сигнал о том, что есть очаг возгорания.
  2. Адресно-опросная схема. Все приборы регулярно проверяются импульсами контроллера.
  3. Адресно-аналоговая схема. Информация с датчиков, входящих в эту схему подключения пожарной сигнализации, собирается контрольной станцией и обрабатывается аналого-цифровым преобразователем. Станция сама принимает решения.



  Собственноручно подключаем датчики к пожарно-охранному оборудованию

  Для начала определите, сколькими датчиками вы хотите оснастить помещение (это зависит от его площади). По правилам, на один датчик может приходиться 80 м2 пространства (при условии, что потолки не выше 3,5 м), и в каждом помещении должны присутствовать как минимум пара контроллеров.



  На схеме, изображённой выше, осуществлено подключение двух датчиков к резистивным шлейфам. От каждого элемента идут линии “+” и “-” и подключаются к соответствующим клеммам на панели пожарной сигнализации. Сколько таких входов будет и как они будут называться, определяется моделью сигнализационной системы.

  Тактика реагирования датчиков бывает разной

  Схема подключения пожарной сигнализации зависит от тактики реагирования датчиков. Всего существует четыре главных вида таких соединений:
