Как подключить стоп сигнал

Подключение доп стоп сигнала… Правильное подключение…

Загорелся темой установки доп стоп сигнала на заднее стекло… И начал курить форумы как правильно подключить. Все пишут что нужно "сесть" на провод стопа что идёт в косе, других отчётов я не нашёл… Скажу сразу что я сторонник максимально всё делать без колхоза и с возможностью безболезненного отката назад… Имеем Passat B4 sedan 1996г.
Итак начинаем изучать сам задний фонарь, вернее монтажную площадку. Видим неимоверное кол-во разъёмов…

В шести пиновый приходит провод сразу на два фонаря (мы рассматриваем левый) и через перемычку соединяется с правым фонарём.
Видим что имеются дублирующие доп разъёмы для подключения поворотов, габаритов и… СТОПА!

Т.е. можно в правый или левый фонарь просто включить однопиновый разъём, взять массу и ничего резать не нужно… Всё включается красиво.
Но осмотрев штекер мы видим что провод на стопы двойной. Значит ещё идёт куда-то.

Ага есть ответвления доп провода, но куда он ?
Курим дальше

АААА они его не подписали…
Оки значит переходим к практическим занятиям и смотрим по месту в машинке. Благо дело машинка на ремонте и обшивка багажника снята… И вот момент истины! Находим провод …

Ура ЭТО ОН! СТОП! Это не он… Нам нужен чёрный с красной полосой, а это красный с чёрной полосой… Покурив схему это плюс при вкл зажигании зачем он не знаю но пригодится…
Внимательно смотрим схему… Позор на голову… провод идёт на Т5/1 на ПЯТИ пиновый разъём! Первый пин.

он находится возле вакумного насоса для ЦЗ, с обратной стороны стоечки…
Этот разъём — проводка крышки багажника. Этот провод проложен для доп стопа на спойлер.
Ответка пустая. Можно вставить обжатую лиру (маму) или обрезать провод и поставить двух пиновый разъём.

Землю берём тут же под винтом. Себе буду вставлять лиру вести два провода по внутренней стойке, там поставлю двойной разъём и стаб на кренке… Но это уже другая история.
Всем мир и бобра!

Данная информация предоставлена для ознакомления и не может быть применена как руководство к действию. Если Вы не уверенны в своих силах, обратитесь в специализированную мастерскую.

Как установить дополнительный стоп-сигнал?

Большое число водителей с опытом едины в одном мнении – дополнительный стоп-сигнал – это не затраты, а экономия, как и установка дополнительных фар. И вправду, своевременно предупрежденный водитель движущегося сзади автомобиля сможет легко избежать столкновения, а значит, избавится от проблем с ГИБДД и сэкономит деньги на ремонте. Ведь стоп сигнал, установленный на видное место, светит ярче, а значит, время реакции водителя будет намного меньше. Сегодня вы узнаете, как установить дополнительный стоп-сигнал.

Установка дополнительного заднего стоп-сигнала на авто

Для начала необходимо определиться с местом крепления будущего стоп сигнала, а также приобрести все необходимые комплектующие. Самыми распространенными местами крепления стоп сигнала являются спойлер автомобиля и заднее стекло. Сразу стоит учитывать, что сигнал не должен загораживаться какими-либо предметами и должен быть различим при любой высоте движущегося сзади автомобиля.

Самым сложным способом установки является крепления стоп-сигнала к спойлеру. Дело в том, что многие спойлеры изготавливаются полыми, а значит, внутри них невозможно протягивать все необходимые провода. Другое дело – это установить сигнал под задним стеклом, где провода легко спрятать под заднюю полку автомобиля. Однако мы не упомянули про еще одно место расположения стоп-сигнала – это задний бампер. Недостатком этого места является то, что бампер может очень быстро загрязниться, что сделает сигнал неразличимым.

После выбора необходимого комплекта и способа крепления, его необходимо установить. Делается это довольно легко, так как вам понадобятся самые минимальные знания электротехники. В комплекте с любым стоп-сигналом идут два провода, один из которых является плюсовым, а второй минусовым. Эти провода необходимо просунуть в зазор задней полки и пустить в багажник автомобиля.

Сам стоп сигнал может быть закреплен двумя способами.

Первый – это обычная липучка, которая крепится к заднему стеклу. Если вы думаете, что это не надежно, то это очень большая ошибка, так как современные методы крепления позволяют разместить стоп-сигналы на стекле с применением очень прочного двухстороннего скотча.
Второй способ – это специальный кронштейн, который также не менее надежен, но не практичен, так как в этом случае нужно будет сверлить заднюю полку.

Для размещения проводки внутри спойлера, обязательным условием является то, чтобы внутри него была пустота, иначе провода придется вести вдоль него и крепить специальными скобами. Кроме того, крепление стоп-сигнала на спойлере необходимо строго соблюдать длину прибора, иначе он может не вписаться в пазы кузовной детали. Провода также тянутся внутрь багажника к основной цепи сети автомобиля.

Если вы устанавливаете стоп-сигналы на заднем бампере, то вам необходимо сделать специальные отверстия или использовать в качестве них пазы для светоотражателей. Провода в этом случае нужно протягивать к днищу багажника и через пол выводить их на встроенные стопы.

Что касается подключения, то один из проводов (плюсовой) необходимо присоединить к клемме стоп-сигнала, который уже встроен в задней части автомобиля. При этом, не имеет значения, какой он будет, левый или правый, самое главное, чтобы контакт был достаточно плотным. Второй провод (минусовой) нужно подвести к кузову автомобиля. Для этого ищем технологическое отверстие в районе багажника и крепим провод при помощи болта. Также можно прикрепить его к любому другому болту, затянутому гайкой.

Видео — Дополнительный стоп сигнал F1 и противотуманка — 2 в 1

Чтобы провода не торчали и не мешались, их можно включить в общий жгут или прикрепить к днищу багажника с помощью изоленты или любого другого липкого материала. Не забудьте заизолировать открытые части проводов, чтобы избежать случайного короткого замыкания.

Как правильно подключить стоп-сигнал: полезные советы

Приветствую всех, меня зовут Дмитрий, и сегодня хочу рассказать вам о том, как правильно подключить стоп-сигнал на автомобиле. Стоп-сигналы являются одним из важнейших элементов безопасности на дороге, поэтому их правильная работа крайне важна для предотвращения аварий и обеспечения безопасности водителя и других участников дорожного движения.

Необходимые материалы и инструменты

Прежде чем приступить к подключению стоп-сигнала, вам понадобятся следующие материалы и инструменты:

Стоп-сигналы (обычно две штуки, устанавливаются на заднюю часть автомобиля)
Кабель для подключения
Клеммы соединительные
Инструменты (отвертки, ножницы, проводники)

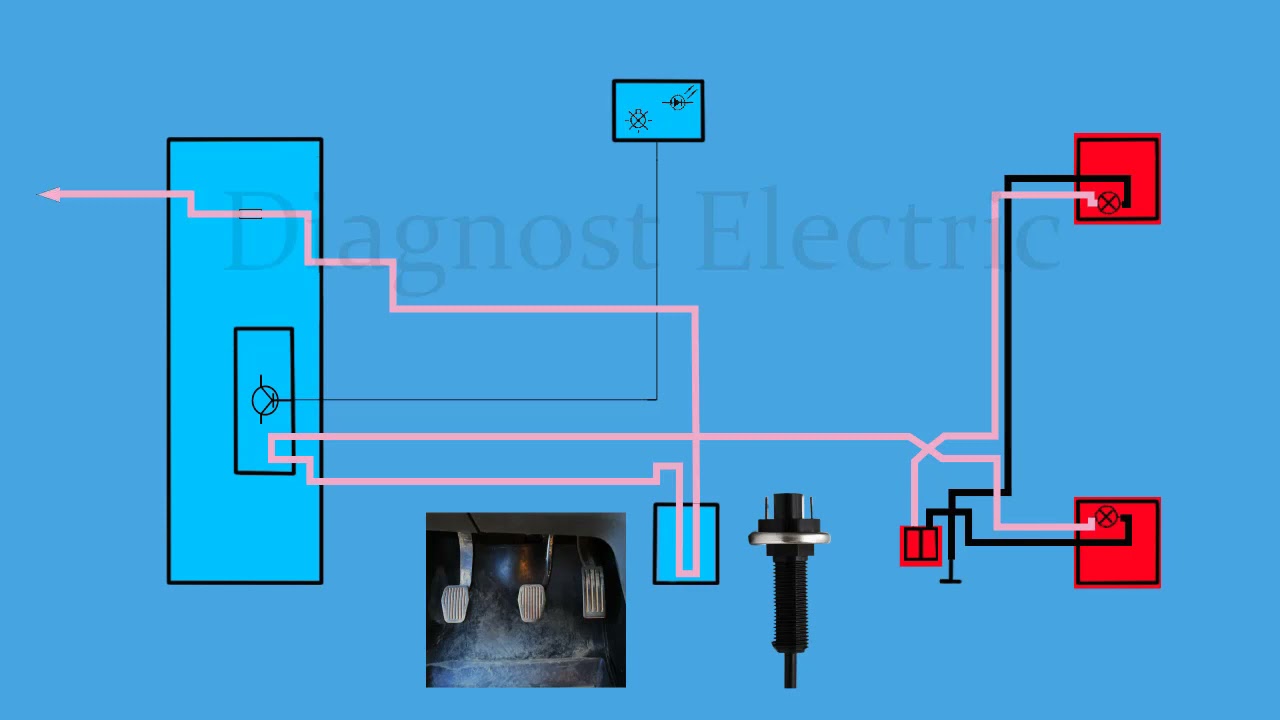

Шаги по подключению стоп-сигнала

Теперь перейдем к самому процессу подключения стоп-сигнала:

Найдите блок предохранителей в вашем автомобиле и откройте его. Обычно он находится в салоне автомобиля или под капотом.
Используйте отвертку, чтобы извлечь соответствующий предохранитель, который отвечает за стоп-сигналы. Проверьте инструкцию к автомобилю, чтобы узнать его номер.
Подключите кабель стоп-сигнала к клемме соединительной, а затем подсоедините ее к выводу на блоке предохранителей, откуда был удален предохранитель.
Проведите кабель до задней части автомобиля и подключите стоп-сигналы к соответствующим разъемам. Обычно эти разъемы находятся на задней части автомобиля, неподалеку от фонарей.
Проверьте, правильно ли подключены стоп-сигналы, и убедитесь, что они работают, когда вы нажимаете на педаль тормоза.
Если все работает должным образом, закройте блок предохранителей и закрепите кабель стоп-сигнала надежно, чтобы избежать его повреждения.

Важно помнить, что подключение стоп-сигнала может немного отличаться в зависимости от модели и марки автомобиля, поэтому всегда рекомендуется обратиться к инструкции производителя или обратиться за помощью к квалифицированному автомеханику, если у вас возникают затруднения.

Дополнительный стоп-сигнал — лучшая защита от аварии при минимальных затратах на установку

Дополнительный стоп-сигнал сегодня ставят на свои машины многие наши соотечественники. Это устройство позволяет снизить риск дорожно-транспортного происшествия — благодаря ему водители автомобилей, едущих сзади, смогут увидеть торможение встречного авто даже при плохой видимости. В чем заключается принцип работы устройства и как его подключить к авто — узнайте из этого материала.

Характеристика дополнительного стоп-сигнала

О предназначении этого устройства мы говорить не будем, и так понятно, для чего нужно дополнительный светодиодный стоп. Предлагаем для начала ознакомиться с принципом работы и неисправностями.

Принцип работы

Стоп-сигнал устанавливается на задней части транспортного средства, по сути, он выполняет функцию противотуманки. В зависимости от устройства, стопы могут иллюминировать при активации заднего хода, поворотных огней, а также световой сигнализации. В основе такого оптического элемента лежит микроплата, а также датчик, предназначенный для передачи команды о нажатии водителем на педаль тормоза. С помощью резисторных элементов осуществляется управление режимом работы стопов. Также система может быть дополнена транзистором и стабилизатором.

Диодный стоповый сигнал

В конструкции может быть использовать специальный регулятор для замедления оптики — такие датчики состоят из контроллера, а также G-сенсора. В данном случае принцип работы заключается в учащении морганий фонаря со снижением скорости транспортного средства. Когда водитель жмет на тормоз, происходит срабатывание датчика, при этом источники освещения в стопе начинают моргать в импульсном режиме. Затем диоды продолжать гореть без перерывов. Как показывает практика, данный режим позволяет наиболее эффективней привлечь внимание других автолюбителей, соответственно, повысить безопасность управления автомобилем.

Раньше датчики таких устройств монтировались в саму тормозную магистраль, однако данная схема была практически неэффективной, поскольку регуляторы часто выходили из строя из-за замыканий. Поэтому со временем датчики стали ставиться под педалью тормоза. В данном случае речь идет исключительно о легковых авто.

Фотогалерея «Разные стопы»

Характерные неисправности и их причины

Если не горит дополнительный стоп-сигнал, это может быть следствием таких неисправностей:

Плохой контакт устройства с электросетью авто. Также причину стоит поискать в самой электроцепи питания, есть вероятность, что повредился провод, проложенный в гофре между крышкой багажника и кузовом.
Перегорели светодиоды. Такая неисправность менее вероятна, поскольку диоды обычно не перегорают сразу все.
Еще одна неисправность, которая может произойти — при активированном габаритном освещении стопы горят постоянно, независимо от включения ближнего либо дальнего освещения. В данном случае неисправность, скорей всего, заключается в коротком замыкании контактов стопов с электроцепью габаритных огней. Или же на габаритах нет заземления.
Может произойти и такое, что стоп-огни стали беспрерывно гореть при отключенном зажигании, а с включением стопов активируются и габаритные лампочки. В данном случае неисправность может заключаться в замыкании ламп на массу либо плохим контактом отрицательного вывода с кузовом автомобиля (автор видео — Макс и Ко).

От чего зависит ремонт повторителя стопов?

Если этот тип оптики перестал работать, то при необходимости можно отремонтировать стоп-сигналы своими руками.

Процедура ремонта будет зависеть от типа неисправности:

Если оптика перестала гореть либо работает с перебоями, то загораясь, то отключаясь, то в первую очередь снимает стопы и проверяем качество их контакта, а также проводки. Если контакты окислились, то их следует очистить, при обнаружении поврежденных участком цепи провода следует поменять. После замены их также следует дополнительно обмотать изолентой, это позволит предотвратить их повреждение в дальнейшем.
В том случае, если причина кроется в перегорании светодиодных элементов, то выгоревшие лампочки нужно будет заменить. Для этого вам потребуется снять дополнительный стоп-сигнал и выпаять перегоревшие диоды, после чего установить вместо них новые источники освещения. Помните о том, что вышедшие из строя элементы следует менять парами.
При повреждении или поломке выключателя, устройство меняется на новое, поскольку ремонту оно обычно не подлежит. Для замены следует обесточить транспортное средство, для этого отключается аккумулятор. Сам переключатель нужно отключить от цепи питания, затем ослабить его фиксатор (обычно это контргайка) и снять вышедший из строя датчик.

Цена вопроса

Стоимость устройства определяется производителем, на цену влияет качество эффективности работы дополнительного стоп-сигнала. Самые дешевые дополнительные стопы будут стоить сегодня около 200-300 рублей. Варианты средней ценовой категории обычно обходятся покупателям в 500-600 рублей. Более дорогие модели, с надписью «Stop» либо названием или логотипом автомобиля, стоят от 700 рублей и выше.

Видео «Особенности установки дополнительного стопа»

Что нужно учесть при установке дополнительного стоп-сигнала и как будет выглядеть результат — смотрите на видео ниже (автор — канал -AvAlex-).
