Как регулировать фары ваз 2101

Регулировка фар ВАЗ 2101 (21011,21013)

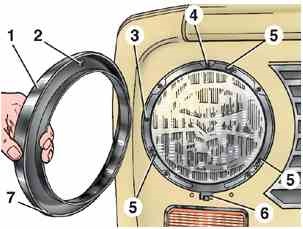

1 – облицовочный ободок; 2 – винт крепления облицовочного ободка; 3 – винт регулировки пучка света в горизонтальном направлении; 4 – винт регулировки пучка света в вертикальном направлении; 5 – винты крепления оптики; 6 – кронштейн крепления ободка; 7 – продолговатое отверстие под кронштейн 6.

Регулировка фар ВАЗ 2101 (21011,21013)

Ниже приведена схема регулировки света передних фар автомобиля ВАЗ. Для чего нужно проводить регулировку света фар. Во первых что бы хорошо освещалась дорога, а во вторых что бы не слепить водителя который двигается вам на встречу. Высоко поднятые передние фары, очень раздражают водителей встречного транспорта, если бы вы знали сколько хороших слов льется из их уст при видя такого.

Для регулировки передних фар нужно вращать винты № 3 и 4, они поворачивают оптику фары по горизонтали и вертикале.

Порядок выполнения регулировки света передних фар

1. Установите полностью заправленный и снаряженный автомобиль на ровной горизонтальной площадке в 5 м от гладкой стены, перпендикулярно ей, в место стены можно применить лист фанеры если найдете, размером 2х1 м, положите груз на сиденье водителя (75 кг). Перед разметкой схемы регулировки света фар на вашем экране, проверьте, что давление воздуха в шинах нормальное, а затем качните автомобиль сбоку, чтобы установились пружины подвесок ходовой части.

2. Начертите на экране схему регулировки света фар, для начала вертикальные линии: осевую 0 и линии А и В, проходящие через точки, соответствующие центрам фар. Эти линии должны быть симметричны относительно осевой линии автомобиля. На высоте h, соответствующей расстоянию центров фар от пола, проведите линию 1 и ниже ее на 80 мм линию 2 центров световых пятен.

3. Снимите ободки фар и включите ближний свет. Последовательно, сначала для правой фары (левая чем-либо закрывается или отключите ее провод), а затем для левой (правая закрыта) отрегулируйте винтами 3 и 4 световые пучки фар.

4. У правильно отрегулированных фар верхняя граница световых пятен должна совпадать с линией 2, как показано на схеме регулировки света фар, а точки пересечения горизонтального и наклонного участков световых пятен – с линиями А и В.

5. Проверьте, включается ли дальний свет фар если все в норме выключите фары и установите хромированные ободки.

Регулировка света фар

Направление световых пучков фар должно быть таким, чтобы дорога перед автомобилем была хорошо освещена, а водители встречного транспорта не ослеплялись при включении ближнего света. Регулируются фары вращением винтов 3 и 4 (рис. 168), которые поворачивают оптический элемент в вертикальной и горизонтальной плоскостях. Удобнее всего регулировать фары с помощью передвижных оптических приборов. Если их нет, то регулировку можно проводить с помощью экрана.

Полностью заправленный и снаряженный автомобиль с нагрузкой 75 кг на сиденьи водителя устанавливают на ровной горизонтальной площадке в 5 м от гладкой стены или какого-либо экрана (щит фанеры размером около 2×1 м и т. п.) так, чтобы ось автомобиля была ему перпендикулярна. Перед разметкой экрана следует убедиться, что давление воздуха в шинах нормальное, а затем качнуть автомобиль сбоку, чтобы установились пружины подвесок.

Чертят на экране (рис. 169) вертикальные линии: осевую 0 и линии и проходящие через точки, соответствующие центрам фар. Эти линии должны быть симметричны относительно осевой линии автомобиля. На высоте, соответствующей расстоянию центров фар от пола, проводят линию 1 и ниже ее на 80 мм линию 2 центров световых пятен. Включают ближний свет. Последовательно, сначала для правой фары (левая закрывается куском картона или темной ткани, либо отключается), а затем для левой (правая закрыта) регулируют винтами 3 (см. рис. 168) и 4 световые пучки фар. У отрегулированных фар верхняя граница световых пятен должна совпадать с линией 2 (см. рис. 169), а точки пересечения горизонтального и наклонного участков световых пятен — с линиями и

Регулировка фар ВАЗ 2101

Отрегулировать фары на самом деле гораздо проще, чем вам может показаться. Именно поэтому в случае, если вы столкнулись с этой задачей переживать не стоит, вы точно самостоятельно справитесь с работой.

При регулировке фар очень важно учитывать то, как именно данная процедура осуществляется на вашем транспортном средстве. В случае, если возникают определенные сложности лучше будет изучить видеоматериал, в котором подробно рассказано как быстро и качественно справится с процессом. После изучения видео проблем точно не будет, поэтому переживать не стоит.

Что касается частоты выполнения такой процедуры, то регулировать фары чаще всего нужно после выполнения определенных работ с ними, которые могут повести за собой потерю одного уровня свечения.

Регулировка фар на автомобиле ваз 2106

Направление световых пучков фар должно быть таким, чтобы дорога перед автомобилем была хорошо освещена, а водители встречного транспорта не ослеплялись при включении ближнего света. Многие водители после установки ксенона на ВАЗ 2101 пренебрегают регулировкой света фар, а он очень слепит встречный транспорт. Сегодня я Вам расскажу, как правильно регулировать свет фар в гаражных условиях.

Регулировка света фар на ВАЗ 2101 своими руками

1 – облицовочный ободок; 2 – винт крепления облицовочного ободка; 3 – винт регулировки пучка света в горизонтальном направлении; 4 – винт регулировки пучка света в вертикальном направлении; 5 – винты крепления оптического элемента; 6 – кронштейн крепления облицовочного ободка; 7 – продолговатое отверстие под кронштейн 6

Регулируются фары вращением винтов 3, 4, которые поворачивают оптический элемент в вертикальной и горизонтальной плоскостях. Удобнее всего регулировать фары с помощью передвижных оптических приборов. Если их нет, то регулировку можно проводить с помощью экрана.

Поставьте полностью заправленный и снаряженный автомобиль, с нагрузкой 735 Н (75 кгс) на сиденье водителя, на ровной горизонтальной площадке в 5 м от гладкой стены или какого-либо экрана (щит фанеры размером около 2х1 м и т.п.) так, чтобы ось автомобиля была ему перпендикулярна. Перед разметкой экрана удостоверьтесь, что давление воздуха в шинах нормальное, а затем качните автомобиль сбоку, чтобы установились пружины подвесок.

Начертите на экране (см. рис. Схема регулировки света фар) вертикальные линии: осевую 0 и линии А и В, проходящие через точки, соответствующие центрам фар. Эти линии должны быть симметричны относительно осевой линии автомобиля. На высоте h, соответствующей расстоянию центров фар от пола, проведите линию 1 и ниже ее на 80 cм линию 2 центров световых пятен.

Снимите облицовочные ободки фар и включите ближний свет. Последовательно, сначала для правой фары (левая чем-либо закрывается или отсоединяется от жгута проводов), а затем для левой (правая закрыта) отрегулируйте винтами 3 (см. рис. Вид фары без ободка) и 4 световые пучки фар.

У правильно отрегулированных фар верхняя граница световых пятен должна совпадать с линией 2 (см. рис. Схема регулировки света фар), а точки пересечения горизонтального и наклонного участков световых пятен – с линиями А и В.

Проверьте, включается ли дальний свет.

Выключите фары и установите облицовочные ободки.

Отметим, что предыдущая статья была про замену вакуумного усилителя на ВАЗ 2106 своими руками.

Неисправности и ремонт фар

Неприятной особенностью фары на ВАЗ остается постепенное снижение качества света. В 70 % случаев водители замечают, что лампы перестали нормально светить, когда стекло на фаре уже помутнело на 30 — 40 %. Помутнение колбы на галогеновой лампе — вторая причина снижения освещенности. Если в автомобиле перестали гореть лампы габаритов, головного освещения, причин может быть несколько:

1. Перегорела сама лампочка.
2. Вышел из строя предохранитель или блок предохранителей.
3. Перегорание, разрыв электропровода.
4. Окисление наконечников контактов, ток не проходит по цепи.
5. Ослабление крепежа электропровода.
6. Поломка реле переключения или окисление конкретного контакта подрулевого переключателя наблюдается, если нет переключения с дальнего света на ближний и наоборот.

На шестерку устанавливается трехрычажный переключатель для регулировки головного освещения. Если западают и не фиксируются рычаги — деталь необходимо заменить.

Как разобрать фару

Разбор проводится за 10 минут. Стекло приклеено к отражателю, необходимо разогреть герметик, который держит по периметру блок, затем плоской отверткой или ножом поддеть стекло и вынуть элемент. Установка стекла проводится на мягкий клей в обратном порядке.

Некоторые водители греют фару феном, лампой, на паровой бане. Если использовать лампу есть вероятность перекалить стекло. Акриловые детали могут дополнительно помутнеть, если температура превысит 70 градусов.

Замена лампочек

Замена лампочек ближнего света начинается с демонтажа облицовки передней фары. Пластиковую накладку необходимо поддеть отверткой и снять с посадочного места. Блок расположен ближе к краю автомобиля, проводится по этапам.

Перед началом любых работ, связанных с заменой ламп, проверкой электропроводки, ремонтом фары необходимо снять минусовую клемму с АКБ:

1. Ослабить три крепежных винта, удерживающих обод фары. Не выворачивать винты полностью.
2. Взять фару в руку, повернуть ослабленный обод, винты должны выйти с пазов.
3. Снять обод, вынуть рассеиватель, элемент удерживается ободом и выпадает вместе с ним.
4. Вытащить фару с колодкой из ниши, снять штекер питающего электропровода.
5. Отсоединить фиксатор.
6. Вытащить отработанную лампочку с фары.

Установить новую деталь и провести сборку фары в обратном порядке. После монтажа нового элемента обязательно провести коррекцию геометрии светового луча.

Будет полезно: Замена лампочек в приборной панели лады калина: пошаговая видеоинструкция

Корректор фар и ремонт

Корректор светового потока, или проще — корректор фар, позволит отрегулировать головное освещения если у автомобиля изменился дорожный просвет за счет нагруженного багажника. В этом состоянии автомобиль наклоняется назад, свет дальних фар теряет корректировку, слепит водителей встречного транспорта и не освещает первые 10 метров перед авто. Свет ближних ламп плохо освещает обочину, рассеивается.

Корректировка проводится вручную, деталь позволит опустить световой луч вниз при загруженном багажнике и выровнять пучок для нормального режима. Для ВАЗ 2106 предусмотрен вариант использования электрокоррекоров. Регулировка положения отражателя проводится через сервопривод, который через червячную передачу меняет угол наклона отражателя.

Очистка оптики

Несмотря на то, что внутренний блок фары защищен водоустойчивым корпусом, дополнительными прокладками и герметически заклеен, чистить оптику необходимо как снаружи, так и внутри. Внешняя очистка, полировка, нанесение защитного лака проводится достаточно часто и не требует демонтажа рассеивателя.

Внутреннее очищение необходимо проводить не реже 1 раза в 6 месяцев, желательно при замене лампочки.

Очистить от пыли внутренние части можно с помощью неабразивных средств, не содержащих спирт. Чаще используют мицеллярную жидкость для снятия лака. Необходимо вытащить лампу, залить в блок разбавленную, в соотношении 1:1, жидкость и простую воду и хорошо встряхнуть блок. Промыть чистой водой, высушить.

Если акриловые стекла потеряли прозрачность, используют полировку и лакирование.

Электрика фар

Электрическая схема подключения ламп на ВАЗ 2106 отличается простотой и надежностью. В схеме использованы только необходимые элементы цепи с минимумом датчиков и предохранителей. Проверка подачи питания проводится через прозвон электропровода вольтметром, если лампочка, реле и предохранители работают корректно, но освещение дороги отсутствует.

В электросхему фар для Жигулей входят следующие элементы:

• блоки фар;
• аккумуляторная батарея;
• генератор;
• ключ зажигания;
• блок предохранителей на каждый элемент освещения;
• лампочка индикатора на приборной доске;
• подрулевой переключатель на ближний/дальний свет;
• реле ближнего/дальнего света;
• выключатель внешнего освещения.

Подрулевой переключатель

Переключение ближнего света на дальний водитель проводит самостоятельно, через подрулевой переключатель. При этом сначала необходимо включить кнопку наружного освещения. Если наружное освещение неактивно, водитель может использовать дальний свет кратковременно, потянув на себя рычаг переключателя. Фары дальнего света мигают за счет того, что контакт переключателя запитан напрямую от замка зажигания.

Подрулевой переключатель крепится через хомут к кронштейну рулевой колонки и имеет три режима работы: ближний, габариты, дальний. Основной неисправностью в работе тубуса считается оплавление, окисление или перегорание контактов, трещина в корпусе.

При ремонте необходимо разбирать рулевую колонку, прозванивать проводку и просматривать контакты.

Реле фар

В электрической сети Жигулей используется реле типа 113.3747–10, на более ранних марках установлены реле ГОСТа РС-527. Блоки расположены в моторном отсеке на брызговике справа. Реле ближнего и дальнего света имеют одинаковые параметры и характеристики:

1. Напряжение – 8 В.
2. Расстояние между контактами — 2 мм.
3. Максимальное сопротивление обмотки — 85 Ом.

Замыкание контактов происходит в момент включения оптики. Ремонт реле на ВАЗ 2106 не проводят, элемент простой и дешевый, замена проводится самостоятельно и занимает до 15 минут.

Для чего проводят регулировку фар

Возможность движения в темное время суток на автомобилях обеспечивается оптическими элементами, которыми оборудована передняя часть авто – фарами.

Основной задачей этих фар является освещение пути впереди и частично сбоку автомобиля.

У многих современных моделей в комплектацию входят и дополнительные осветительные приборы – поворотники, дневные ходовые огни. Хотя изначально все фары включали в себя только основной свет и габаритные огни.

Основной свет и обеспечивал освещение дороги, при этом он бывает двух типов: дальний и ближний.

При дальнем освещении пучок света идет в горизонтальном направлении, обеспечивая максимальную возможное освещение дороги впереди.

Однако этот свет водителям встречного транспорта может навредить, поскольку способен их ослепить.

Советы экспертов

Опытные автолюбители дают несколько советов тем, кто хочет самостоятельно отрегулировать фары на ВАЗ-2107 в гаражных условиях.

1. Всю процедуру нужно выполнять в темное время суток.
2. Все оборудование должно находится в исправном состоянии, особое внимание необходимо уделить регулятору напряжения и генератору.
3. Если лампочка фары мутная, то причиной этого может быть нарушенная герметичность соединения оптического узла, а это влияет на уровень потока света. Чтобы восстановить его герметичность, придется склеить герметиком все поврежденные фрагменты.
4. После завершения процедуры наладки обеих фар, необходимо произвести проверку: в темное время суток выехать на дорогу и проверить автомобильные осветительные приборы в работе.
5. Самостоятельную наладку фар можно выполнять только для себя, потому что для техосмотра подобная регулировка не подойдет. Для правильной регулировки автовладелец должен обратиться в автосервис к квалифицированным специалистам.

Гранта, Приора

В современных отечественных авто ВАЗ «Гранта» и ВАЗ «Приора» порядок выполнения регулировки фар не отличается. А из нюансов следует отметить расстояние между горизонтальными линиями, для этих авто оно составляет 75 мм.

Также к регулировочным винтам у «Гранта» можно добраться через специальные отверстия, а сами винты расположены под углом.

Регулировка осуществляется при помощи шестигранного ключа на 6.

У «Приора» же винты располагаются вверху фары.

В целом, регулировка света фар для всех авто производится одинаково, учитывать следует только определенные габаритные характеристики самой модели и расположение винтов регулировки.
