ABB ESB. Обзор автоматических модульных контакторов
ABB ESB — это серия автоматических модульных контакторов, которые предназначены для дистанционного включения/выключения силовых электроцепей как в быту, так и на предприятиях.
Сюда входят устройства в четырех вариантах исполнения, которые отличаются по значению номинального тока (от 20 до 63А) и числом полюсов (от 2-х до 4-х).
5% скидка Для читателей нашего блога
скидка 5% на весь
ассортимент Ваш промокод: BLOG Смотреть все контакторы
Но устройства ESB получили обновление и расширение линейки: новые модели теперь носят название ESB..N и представлены в шести версиях с номинальным током от 16 до 100 А.
Описание
Модульные контакторы ABB ESB для систем с дистанционным и ручным управлением доступны в разных вариантах.
Поэтому они могут использоваться в таких сферах, как:
- электродвигатели, насосное оборудование;
- отопление;
- освещение;
- системы вентиляции.
Устройства этой серии разработаны таким образом, что подходят для применения в щитах вместе с другими модульными компонентами, и могут устанавливаться совместно с ними на DIN-рейке, поскольку имеют примерно такие же габариты, что и обычные автоматические выключатели.

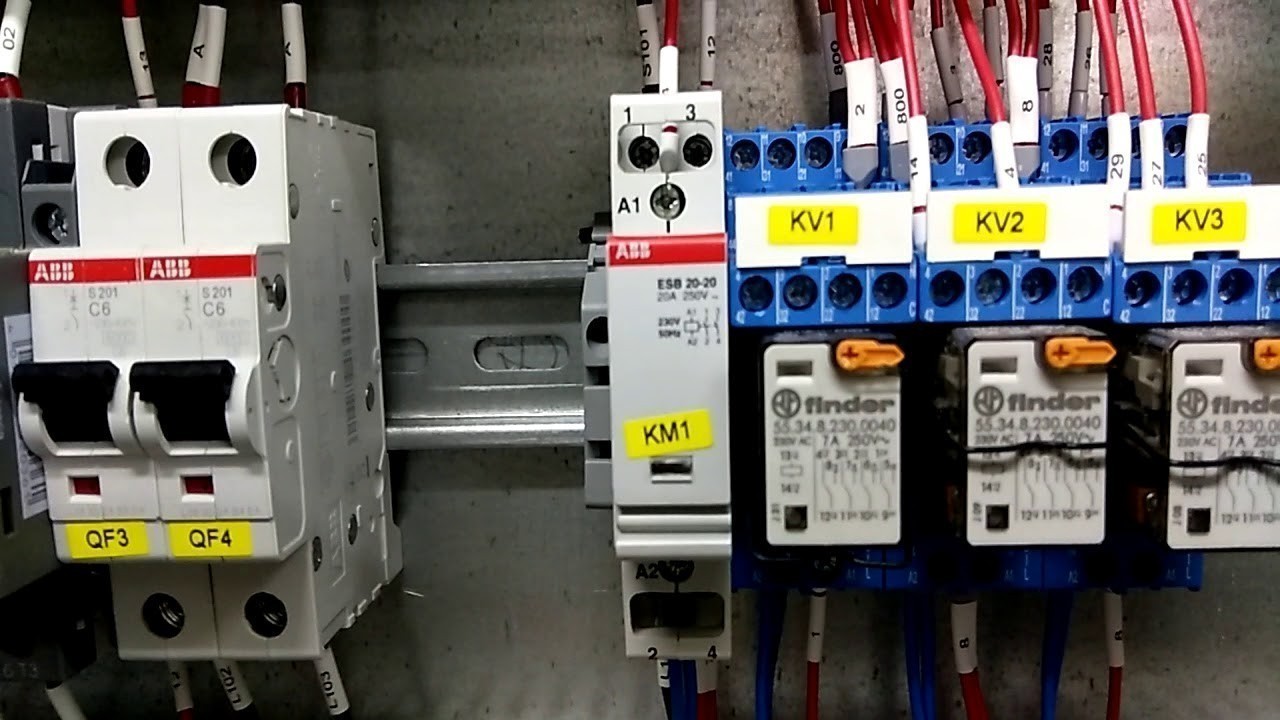

Контакторы часто используются на промышленных предприятиях и в оборудовании разной сферы деятельности.
Стоит отметить, что модели обновленной серии ABB ESB..N отличаются бесшумной работой. Благодаря использованию универсальной катушки питания, не издающей никакого шума, гула и вибрации во время работы, такие приборы отлично подходят для использования не только в коммерческих и производственных предприятиях, но и в:
- торговых центрах;
- жилых, общественных зданиях;
- отелях, гостиницах и больницах;
- офисных помещениях.
Основные особенности контакторов ESB:

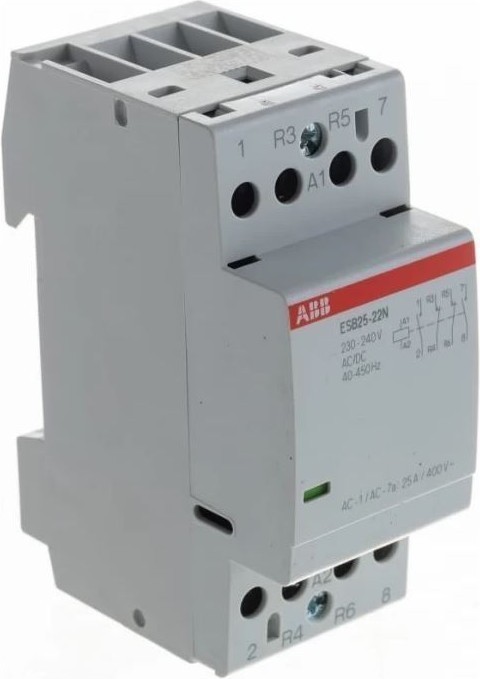

1. Уменьшенная ширина сборки. Модели нового поколения (ESB..N) могут монтироваться близко друг к другу. Теперь не нужно оставлять между ними расстояние, благодаря чему удается сэкономить пространство в распределительном шкафу и сократить затраты.
2. Встроенная защита цепи катушки управления от несоблюдения полярности и перенапряжения.
3. Наличие варистора, предназначенного для защиты катушки управления от импульсных перенапряжений, которые могут быть вызваны, в том числе, и ударом молнии до 5 кВ.
4. Встроенный индикатор состояния. С его помощью визуальная диагностика становится более простой, а также появляется возможность оперативного определения состояния силовых полюсов контактора.

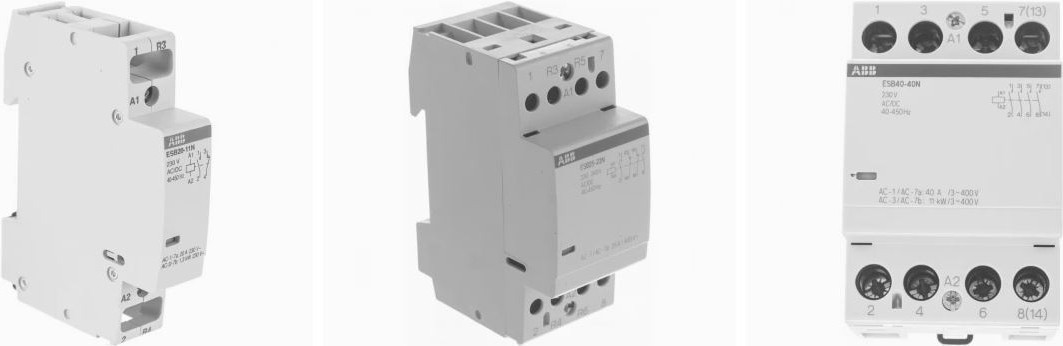

5. Широкий ассортимент моделей. Если в устаревшей версии этой серии было представлено всего 4 варианта контакторов с номинальным током от 24 до 63А, то теперь новое поколение доступно в 6 вариантах — с номинальным током от 16 до 100А.
Контактор ESB40-40N-06 модульный (40А АС-1, 4НО), катушка 230В AC/DC 3 модуля
Отправляя данные, вы соглашаетесь с политикой конфиденциальности.
Отправляя данные, вы соглашаетесь с политикой конфиденциальности.
Способы получения заказов
Самовывоз в Москве — подробнее .
— м. Алексеевска, ул. Маломосковская, д.22, стр.5
— м. Мичуринский проспект, ул. Лобачевского, д.92, корп.5
— м. Новохохловская, ул. Новохохловская, д.91, стр.10
— Пн-Пт c 8.00 до 20.00; Сб-Вс с 8:00 до 18:00.
— Минимальная сумма заказа отсутствует.
Оплата:
— наличными при получении.
— банковской картой через терминал.
— банковский перевод по выставленому счету
(зачисление оплаты происходит в течении суток)
— Минимальная сумма заказа составляет — 1000 рублей.
— в пределах МКАД +10 км. — 300 150 рублей.
— Пн-Сб с 10:00 до 18:00.
Оплата:
— наличными при получении.
— банковский перевод по выставленому счету
(зачисление оплаты происходит в течении суток)
— Минимальная сумма заказа составляет — 1000 рублей.
— до 10-ти км. от МКАД — 300 150 рублей.
— от 10-го км. от МКАД — 300 150 рублей + 40 20 рублей за 1 км., осуществляется в зависимости от суммы заказа.
— Пн-Сб с 10.00 до 18.00.
Оплата:
— наличными при получении.
— банковский перевод по выставленому счету
(зачисление оплаты происходит в течении суток)
Вы можете оформить заказ в имеющихся ПВЗ, выбрав требуемый город в шапке сайта.
| Город | Адрес | Примечания |
| Москва | Москва, Маломосковская улица, 22с1 | Пн-Пт 9:00-20:00, Сб-Вс 9:00-18:00 |
| Москва | Москва, Новохохловская улица, 91с10 | Пн-Пт 8:00-20:00, Сб-Вс 8:00-18:00 |
| Москва | Москва, улица Лобачевского, 92к5 | Пн-Пт 9:00-20:00, Сб-Вс 9:00-18:00 |
| Астрахань | Астрахань, Рыбинская улица, 19В | Пн-Пт 9:00-17:00, Сб 9:00-16:00, Вс 9:00-15:00 |
| Владивосток | Приморский край, Владивосток, Стрелочная улица, 2А | с 10:00 до 18:00 по рабочим дням РФ. |
| Горно-Алтайск | Республика Алтай, Горно-Алтайск, Поселковая улица, 1 | Пн-Пт 8:00-19:00, Сб-Вс 9:00-17:00 |
| Кемерово | Кемерово, улица Терешковой, 39Д | Пн-Вс с 09:00 до 19:00 |
| Коломна | Московская область, Коломна, улица Астахова, 47 | Пн-Пт 9:00-19:00, Сб-Вс 9:00-16:00 |
| Краснодар | Краснодар, Сормовская улица, 12/3 | с 8:00 до 17:00 по рабочим дням РФ. |
| Нижний Новгород | Нижний Новгород, проспект Гагарина, 101к3 | с 8:00 до 20:00 |
| Нижний Новгород | Нижний Новгород, улица Богородского, 7к4 | с 8:00 до 20:00 |
| Нижний Новгород | Нижний Новгород, Шлиссельбургская улица, 23Б | с 8:00 до 20:00 |
| Раменское | Московская область, Раменское, Донинское шоссе, 20/Б5 | с 9:00 до 18:00 по рабочим дням РФ |
| Санкт-Петербург | Санкт-Петербург, проспект Энгельса, 163 | с 10:00 до 18:00 по рабочим дням РФ. |
| Сергиев Посад | Московская область, Сергиев Посад, проспект Красной Армии, 247 | Пн-Пт 9:00-19:00, Сб-Вс 9:00-18:00 |
| Сергиев Посад | Московская область, Сергиево-Посадский городской округ, Хотьково, улица Михеенко, 12 | Пн-Пт 9:00-19:00, Сб-Вс 9:00-18:00 |
| Смоленск | Смоленск, улица Кутузова, 11Б | с 9:00 до 18:00 в рабочие дни РФ. |
| Тверь | Тверь, Октябрьский проспект, 70 | Пн-Вс с 9:00 до 20:00 |
| Тула | Тула, улица Коминтерна, 24Д | с 9:00 до 18:00 без выходных |
| Тула | Тула, улица Фридриха Энгельса, 70А | Пн-Чт 9:00-18:00, Пт 9:00-17:30 |
| Хабаровск | Хабаровск, улица Карла Маркса, 145А | Пн-пт 09:00-18:00, Сб-Вс 09:00-17:00 |
— Минимальная сумма заказа составляет — 1000 рублей.
— Доставка до терминала Курьерской службы в г. Москва — Бесплатно.
— Все услуги Курьерской службы оплачиваются покупателем.
— Предоплата заказа банковским переводом по счету, оплата услуг Курьерской Службы при получении.
— Минимальная сумма заказа составляет — 1000 рублей.
— Доставка до терминала Курьерской службы в г. Москва — Бесплатно.
— Все услуги Курьерской службы оплачиваются покупателем.
— Предоплата заказа банковским переводом по счету, оплата услуг Курьерской Службы при получении.
— Минимальная сумма заказа составляет — 1000 рублей.
— 300 150 рублей доставка до терминала Транспортной Компании в г.Москве.
— Все услуги Транспортной Компании оплачиваются покупателем.
— Предоплата заказа банковским переводом по счету, оплата услуг Транспортной Компании при получении.
Способы получения заказов
- Самовывоз в Москве — подробнее.
— Минимальная сумма заказа отсутствует.
— г. Москва, ул.Новохохловская, д.91, стр.10.
— c 10.00 до 20.00 по рабочим дням РФ.
— заказ оплачивается при получении.
- Доставка по Москве — подробнее.
— Минимальная сумма заказа составляет — 1000 рублей.
— 300 рублей в пределах МКАД.
— с 10.00 до 18.00 по рабочим дням РФ.
— заказ оплачивается при получении.
- Доставка по Московской области — подробнее.
— Минимальная сумма заказа составляет — 1000 рублей.
— 500 рублей до 5-ти км. от МКАД.
— 40 рублей за 1 км. от МКАД + 300 рублей в пределах МКАД, осуществляется в зависимости от суммы заказа.
— с 10.00 до 18.00 по рабочим дням РФ.
— заказ оплачивается при получении.
- Доставка в города Московской области Курьерской Службой — подробнее.
— Минимальная сумма заказа составляет — 1000 рублей.
— Доставка до терминала Курьерской службы в г. Москва — Бесплатно.
— Все услуги Курьерской службы оплачиваются покупателем.
— Предоплата заказа, оплата услуг Курьерской Службы при получении.
- Отправка в города России Курьерской Службой — подробнее.
— Минимальная сумма заказа составляет — 1000 рублей.
— Доставка до терминала Курьерской службы в г. Москва — Бесплатно.
— Все услуги Курьерской службы оплачиваются покупателем.
— Предоплата заказа, оплата услуг Курьерской Службы при получении.
- Отправка в города РФ Транспортной Компанией — подробнее.
— Минимальная сумма заказа составляет — 1000 рублей.
— 300 рублей доставка до терминала Транспортной Компании в г.Москве.
— Все услуги Транспортной Компании оплачиваются покупателем.
— Предоплата заказа, оплата услуг Транспортной Компании при получении.
Способы получения заказов
- Самовывоз в Москве — подробнее.
— Минимальная сумма заказа отсутствует.
— г. Москва, ул.Новохохловская, д.91, стр.10.
— c 10.00 до 20.00 по рабочим дням РФ.
Оплата:
— наличными при получении.
— банковской картой через терминал.
— банковский перевод по выставленому счету
(поступление происходит в течении суток)
- Доставка по Москве — подробнее.
— Минимальная сумма заказа составляет — 1000 рублей.
— 300 рублей в пределах МКАД.
— с 10.00 до 18.00 по рабочим дням РФ.
Оплата:
— наличными при получении.
— банковский перевод по выставленому счету
(поступление происходит в течении суток)
- Доставка по Московской области — подробнее.
— Минимальная сумма заказа составляет — 1000 рублей.
— 500 рублей до 5-ти км. от МКАД.
— 40 рублей за 1 км. от МКАД + 300 рублей в пределах МКАД, осуществляется в зависимости от суммы заказа.
— с 10.00 до 18.00 по рабочим дням РФ.
Оплата:
— наличными при получении.
— банковский перевод по выставленому счету
(поступление происходит в течении суток)
- Доставка в города Московской области Курьерской Службой — подробнее.
— Минимальная сумма заказа составляет — 1000 рублей.
— Доставка до терминала Курьерской службы в г. Москва — Бесплатно.
— Все услуги Курьерской службы оплачиваются покупателем.
— Предоплата заказа банковским переводом по счету, оплата услуг Курьерской Службы при получении.
- Отправка в города России Курьерской Службой — подробнее.
— Минимальная сумма заказа составляет — 1000 рублей.
— Доставка до терминала Курьерской службы в г. Москва — Бесплатно.
— Все услуги Курьерской службы оплачиваются покупателем.
— Предоплата заказа банковским переводом по счету, оплата услуг Курьерской Службы при получении.
- Отправка в города РФ Транспортной Компанией — подробнее.
— Минимальная сумма заказа составляет — 1000 рублей.
— 300 рублей доставка до терминала Транспортной Компании в г.Москве.
— Все услуги Транспортной Компании оплачиваются покупателем.
— Предоплата заказа банковским переводом по счету, оплата услуг Транспортной Компании при получении.
Модульный контактор ABB ESB-40-40 (40А AC1, 4НО) 220В АС/DC
Модульный контактор ABB ESB-40-40 40А на din-рейку четырехполюсный с управлением 220в. (оригинал, Германия).
Модульный контактор ESB-40-40 — это электромагнитное устройство для надежной и качественной коммутации 3-х фазных и однофазных электрических цепей, преимущественно переменного тока (I – AC). Наиболее универсальная и востребованная модель от производителя АВВ с точки зрения мощности – контактор модульный на 40А – подходит к применению как при вводном автомате на 16, 25А, так и на 32-40А на фазу, т.е. наиболее распространенный вариант в частной застройке. Управляется подачей переменного напряжения 220в на встроенную катушку, однако при необходимости, для его включения можно использовать и постоянное U-ние VDC.
Конструкция, монтаж и подключение

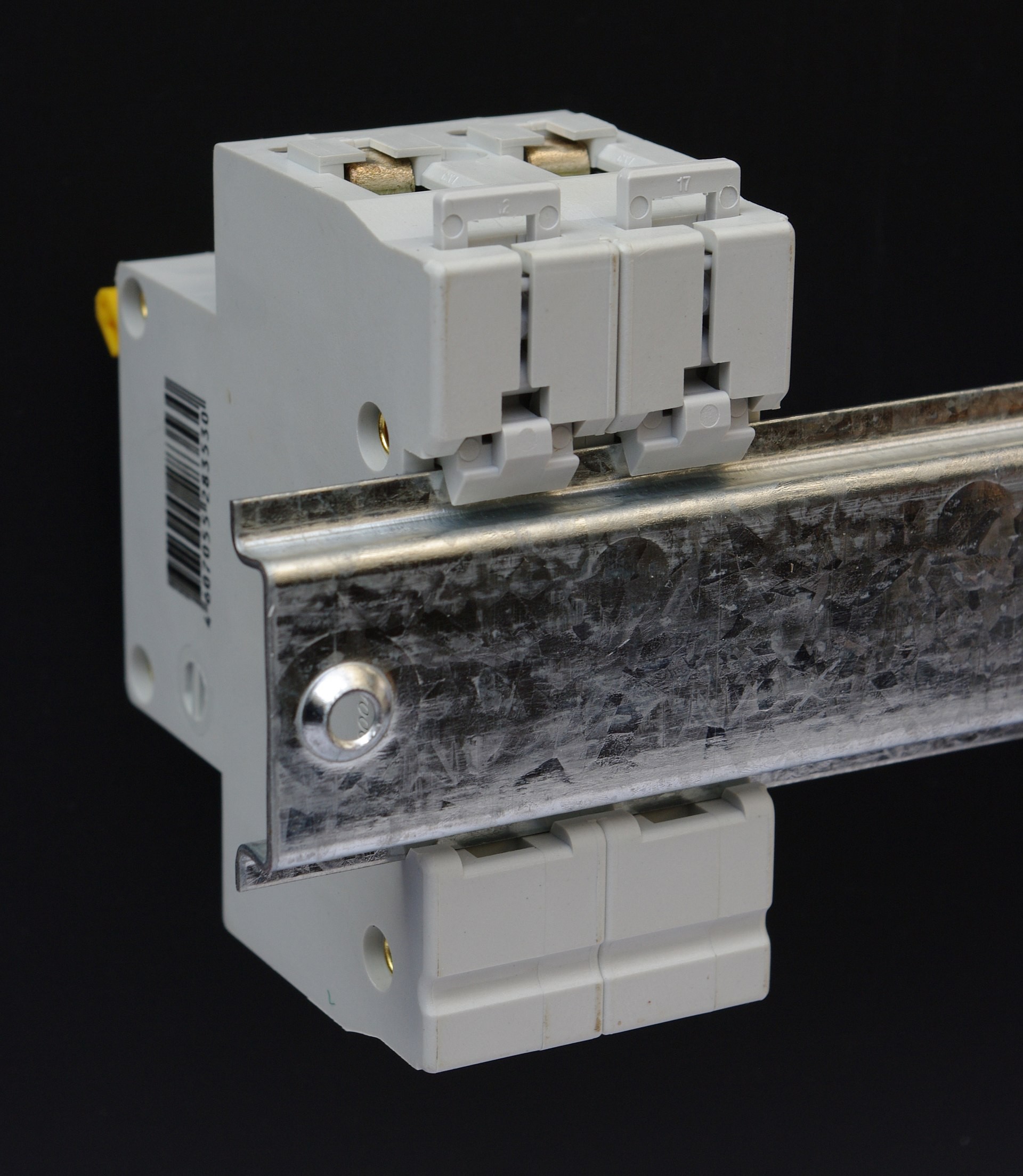

Контактор ABB ESB 40-40 имеет модульное исполнение, что подразумевает его монтаж в любой распределительный щит, даже бытовой врезной или навесной серии с минимальными габаритами. Устанавливается в один ряд с сопутствующим оборудованием — вводными и распределительными автоматическими выключателями, УЗО, дифференциальными автоматами, а также с управляющими им устройствами. Пример совместного использования и расположения на стандартной DIN-рейке 35 мм с приборами АКИПиА можно увидеть на дополнительных фото товара:
Для подключения силовых проводов используются полюса 1,3,5,7 сверху и 2,4,6,8 – снизу корпуса (см. доп. фото). Контактор модульный ESB 40-40 ABB имеет 4 нормально открытых контакта (4NO), соответствующих им – первый – 1-2, второй – 3-4, и т.д. Подачу энергии обычно производят через нижние полюса, но можно выполнить и в обратном порядке – роли это не играет. Сечение жилы от 1,5 до 25 мм кв. Катушка управления запитывается через контакты А1 и А2 (провод 1 — 4 мм кв.).
Краткие технические характеристики ESB 40-40
- Коммутация — переменный АС и постоянный DC ток
- Количество и тип контактов — 4NO (нормально открытые)
- Номинальный ток нагрузки на полюсах- 40 А
- Управление катушкой любое — АС или DC (см. подробные хар-ки)
- Стандартный вариант напряжения управления — 220В АС
- Скорость срабатывания — 40 мс
- Количество рабочих циклов — до 1 млн.
- Крепление — на DIN-рейку
- Размер по ширине — 3 стандартных модуля по 17,5 мм
Принцип работы и режимы эксплуатации ABB ESB 40-40
В нормальном выключенном состоянии силовые исполнительные контакты внутри контактора разомкнуты, соответственно на выходе потенциала нет. Под воздействием управляющего питания 220В на контакт А1 – А2 от любого из устройств автоматики или просто через кнопку или выключатель – электромагнитная катушка производит механическое соединение контактов входа и выхода. Одновременно автоматически коммутируются 4 однополюсных цепи с максимальным транзитным значением I до 40А.
Они могут использоваться для сети 380В – соединяя фазы А,В,С и «0» или две однофазных линии «Ф» и «0» х 2, или четыре «Ф» а нулевой провод берем от гребенки.
Изначально модульный контактор ESB 40-40 предназначен для эксплуатации в режиме АС1 – активная или слабо индуктивная нагрузка (стандартная бытовая сеть дома или квартиры). Вернее это его номинал – 40А указан в соответствии с ним.
Дополнительные режимы ESB 40-40 в которых он тоже может работать:
- АС-2 – пуски торможение электродвигателей с фазным ротором
- АС-3 – пуск двигателей с короткозамкнутым ротором и отключение вращающегося двигателя
- АС-4 – пуск и торможение двигателей с короткозамкнутым ротором
Эти варианты эксплуатации предполагают гораздо большую нагрузку в определенные моменты – запуск, отключении в работе и торможение из-за реактивности нагрузки, в данном случае – индуктивности. Обусловлено это гораздо большими токовыми бросками, способными повредить контакт или значительно уменьшить его ресурс при переключениях. Тоже самое и при работе с постоянным током — DC.
Такие условия как правило требуются при промышленном применении. Поэтому при выборе номинала – надо понимать, что обеспечить такой же ресурс по коммутационной износостойкости, можно только если ток будет в 2-3 раза меньше, или допустимое значение по характеристикам выбранной модели – больше.
Как правильно выбрать номинал модульного контактора
Как следует из предыдущего раздела, количество циклов коммутации напрямую зависит от типа нагрузки и наоборот. При обычном режиме АС1 – в сфере бытового применения, где будет отключаться сеть здания (квартиры) и то, только в аварийной ситуации, например – скачок опасного напряжения, перекос или обрыв фаз – количество операций вкл/выкл. – минимальное. Значит все довольно просто – выбираем по номиналу автомата перед контактором ESB – или больше или равное ему. Здесь работает принцип такой же как с УЗО, реле напряжения или автоматическим переключателем фаз – лучше более мощный контактор, чем равный значению автоматического выключателя. Оптимальный запас по току – 20-30%.
Если планируется промышленный режим АС-3 – с электроприводами и электродвигателями и при этом в комплекте с таймером (цикличный режим вкл/выкл.) – выбирайте модель на 40А, только если нагрузка в диапазоне 10-12 А на фазу (один полюс). Если есть или планируется превышение этого показателя – выбирайте более мощную модель — ESB 63-40 на 63А.
Контактор модульный ABB ESB40-40 4P 40А 400В 4НО
Швейцария
Германия
Контактор модульный ABB ESB40-40 4P 40А 400В 4НО 1SAE341111R0640 Контактор модульный ABB ESB40-40 4P 40А 400В 4НО 1SAE341111R0640
При заказе от 12 000 ₽ цена со скидкой составит 9 584,10 ₽
Скидки в интернет-магазине
Цены в магазинах Нижнего Новгорода и области могут отличаться
сегодня и позднее
6 магазинов — бесплатно
послезавтра и позднее
300 ₽ или бесплатно при
заказе от 3 000 ₽ (по городу)
- Описание
- Наличие в магазинах 6
- О производителе
Технические характеристики
Габариты, вес и упаковка
| Габариты, мм (Д×В×Г) | 54×85×65 |
| Вес, г | 405 |
| Индивидуальная упаковка | Нет |
| Количество в упаковке, шт/уп | 3 |
Технические характеристики, описание, комплект поставки и страна производства могут быть изменены производителем без предварительного уведомления. Вся информация на сайте носит исключительно ознакомительный характер и ни при каких обстоятельствах не является публичной офертой, определяемой положениями Статьи 437 ГК РФ.
Предназначен для коммутации активных или слабоиндуктивных нагрузок (AC-1 и AC-7a), различных электродвигателей (AC-3 и AC-7b), систем освещения. Используется в сетях переменного или постоянного тока для управления лампами, светильниками, рольставнями, отоплением, вентиляцией, насосами и т.д.
При подаче напряжения на катушку управления контактора возникает электромагнитное поле, замыкаются нормально открытые (НО) контакты, нагрузка включается. При снятии напряжения с катушки, магнитное поле пропадает, контакты возвращаются в исходное положение, нагрузка отключается.
- Отсутствие шума и вибраций в работе благодаря бесшумной катушке постоянного тока.
- Малое потребление электроэнергии.
- Интегрированная защита от перенапряжения и ударов молний до 5 кВ.
- Защита от несоблюдения полярности.
- Встроенный варистор ограничивает помехи в цепях управления, возникающие из-за импульсов напряжения при подаче и снятии питания с катушки контактора.
- Наличие индикатора срабатывания контактора.
Осветительные приборы (в том числе лампы накаливания) являются емкостной нагрузкой, которая имеет большие пусковые токи при включении.
При использовании контактора с номинальным током 40 А:
- С лампами накаливания, галогенными лампами на 230 В, энергосберегающими или светодиодными лампами, трансформаторами для низковольтных галогенных ламп, лампами смешанного типа — необходимо закладывать как минимум 2-х кратный запас по номинальному току.
- С люминесцентными лампами без компенсации / с параллельной компенсацией — необходимо закладывать как минимум 30% / 4-х кратный запас по номинальному току соответственно.
- С ртутными, натриевыми, металлогалогенными лампами без компенсации / с параллельной компенсацией — необходимо закладывать как минимум 2-х / 4-х кратный запас по номинальному току соответственно.
Для ламп накаливания номинальный ток можно вычислить путем деления суммарной мощности на номинальное напряжение (например, 300 Вт / 230 В = 1.30 А). Для остальных ламп и устройств необходимо использовать сумму значений номинальных токов, указанных в технических характеристиках производителей.
Компания ABB является мировым лидером в области электроэнергетики и автоматизации технологий. Основанный в Цюрихе, Швейцария, производитель на данный момент работает примерно в 100 странах мира. Компания в её нынешнем виде была создана в 1988 году, но её история насчитывает более 120 лет.
Сегодня ABB выступает в качестве крупнейшего производителя электрооборудования по всему миру.
Купить товар «Контактор модульный ABB ESB40-40 4P 40А 400В 4НО» серии ESB производства ABB с артикулом «1SAE341111R0640» вы можете онлайн в интернет-магазине или по телефону: .
Вы также можете совершить покупку в магазинах розничной сети «Электрон».
Интернет-магазин
Магазины и отделы оптовых продаж
- Магазины
- Отделы оптовых продаж
Магазины Электрон работают в режиме безопасной социальной дистанции
Нижний Новгород
Арзамас
Неклюдово
Дзержинск
Кстово
Богородск
Нижний Новгород
Арзамас
Дзержинск
opt@el.ru — эл. почта для заявок от юридических лиц (оптовые продажи)
Система скидок в интернет-магазине
Накопительная дисконтная система начинает работать с момента совершения первой покупки, сумма которой превышает 5 000 ₽.
Размер скидки зависит от суммы покупок за последние полгода, включая текущую покупку:
3% — сумма покупок за полгода до 6 000 ₽
4% — сумма покупок за полгода от 6 000 ₽
5% — сумма покупок за полгода от 12 000 ₽
6% — сумма покупок за полгода от 20 000 ₽
7% — сумма покупок за полгода от 30 000 ₽
8% — сумма покупок за полгода от 40 000 ₽
9% — сумма покупок за полгода от 50 000 ₽
10% — сумма покупок за полгода от 60 000 ₽
11% — сумма покупок за полгода от 80 000 ₽
12% — сумма покупок за полгода от 100 000 ₽
Спец. — сумма покупок за полгода от 120 000 ₽
Оптовая — сумма покупок за полгода от 150 000 ₽
Если сумма текущей покупки превышает 12 000 ₽, то на нее сразу предоставляется скидка:
Оптовая — от 40 000 ₽
Скидки не суммируются. На товары раздела «Декоративные светильники, люстры и бра» скидки не распространяются. Скидки на определенные товары могут быть ограничены производителями.
Идентификация покупателей в интернет-магазине производится по связке «Имя + номер мобильного телефона», регистрация не обязательна.
В корзине скидка указывается справочно, так как учитывается только текущая покупка. Итоговые скидки по дисконтной системе и акциям проставляются менеджером при обработке заказа.
Система скидок в интернет-магазине
Накопительная дисконтная система начинает работать с момента совершения первой покупки, сумма которой превышает 5 000 ₽.
Размер скидки зависит от суммы покупок за последние полгода, включая текущую покупку:
3% — до 6 000 ₽
4% — от 6 000 ₽
5% — от 12 000 ₽
6% — от 20 000 ₽
7% — от 30 000 ₽
8% — от 40 000 ₽
9% — от 50 000 ₽
10% — от 60 000 ₽
11% — от 80 000 ₽
12% — от 100 000 ₽
Спец. — от 120 000 ₽
Оптовая — от 150 000 ₽
Если сумма текущей покупки превышает 12 000 ₽, то на нее сразу предоставляется скидка:
10% — от 12 000 ₽
12% — от 25 000 ₽
Оптовая — от 40 000 ₽
Скидки не суммируются. На товары раздела «Декоративные светильники, люстры и бра» скидки не распространяются. Скидки на определенные товары могут быть ограничены производителями.
Идентификация покупателей в интернет-магазине производится по связке «Имя + номер мобильного телефона», регистрация не обязательна.
В корзине скидка указывается справочно, так как учитывается только текущая покупка. Итоговые скидки по дисконтной системе и акциям проставляются менеджером при обработке заказа.
