Какое рабочее давление у ручных водяных стволов

Билет №16 Вопрос 1 Ручные пожарные стволы: назначение, устройство, характеристики. Техника безопасности при работе со стволом

Ручные пожарные стволы предназначены для формирования и направления сплошной или распыленной струи воды, а также (при установке пенного насадка) струй воздушно-механической пены низкой кратности при тушении пожаров.

Различают стволы нормального давления (давление перед стволом от 4 до 6 атм) и стволы высокого давления (давление перед стволом от 20 до 30 атм).

Стволы в зависимости от наличия (отсутствия) перекрывного устройства подразделяются на неперекрывные и перекрывные.

Стволы нормального давления в зависимости от условного прохода соединительной головки подразделяются по типоразмерам на стволы с условным проходом D_у 50 и с условным проходом D_у 70.

В зависимости от функциональных возможностей стволы подразделяются на:

а) формирующие только сплошную струю;

б) распылители, формирующие только распыленную струю;

в) универсальные, формирующие как сплошную, так и распыленную струю;

г) с защитной завесой, дополнительно формирующие водяную завесу для защиты ствольщика от теплового излучения;

д) комбинированные, формирующие водяные и пенную струи.

Ручные стволы типа РС-50 и РС-70 без перекрывных устройств служат для создания только сплошных водяных струй, различаются геометрическими размерами и диаметрами насадок. Ствол состоит из конусообразного корпуса, внутри которого установлен успокоитель, насадки, соединительной головки и переносного ремня. В стволах РС-50 диаметр насадки 13 мм, в РС-70 — 19 мм.

Маркировка ручных пожарных стволов:

РСКЗ – 70, где Р – ручной, С – ствол, П – перекрывной, З – с защитной завесой, К – комбинированный, 50 (70) — условный проход D_у 50 (D_у 70).

Показатели	РС-50	РСП-50	СРК-50	РСК-50	РС-70	РСП-70	РСКЗ-70
рабочее давление, МПа	0,4-0,6	0,4-0,6	0,4-0,6	0,4-0,6	0,4-0,6	0,4-0,6	0,4-0,6
расход воды струи, л/с	сплошной	3,6	2,7	2,7	2,7	7,4	7,4	7,4
распыленной	—	2,0	2,0	2,0	—	7,0	7,0
защитной	—	—	—	—	—	—	2,3
дальность водяной струи, м	сплошной	28-30
распыленной	—	11,0	11,0	—	9-15	9-15
угол факела распыленной струи, град	минимальный	—	40 (+10)	40 (+10)	—	40 (+10)	40 (+10)
максимальный	—	—	—	—	—
угол факела защитной завесы, град	—	—	—	—	—	—
диаметр факела защитной завесы, м	—	—	—	—	—	—	3,0
масса, кг	0,7-1,0	1,1	1,8	1,9	1,5-1,8	2,8	2,5-3,0

Прочность и герметичность ручных пожарных стволов должна быть обеспечена при гидравлическом давлении, в 1,5 раза превышающем рабочее, герметичность соединений — при рабочем давлении. При этом не допускается появление следов воды в виде капель на наружных поверхностях деталей и в местах соединений.

Периодичность таких испытаний осуществляется 1 раз в год.

При проведении боевого развертывания запрещается одевать на себя лямку присоединенного к рукавной линии пожарного ствола при подъеме на высоту и при работе на высоте, подавать воду в незакрепленные рукавные линии до выхода ствольщиков на исходные позиции или подъема на высоту.

Подавать воду в рукавные линии следует постепенно, повышая давление, чтобы избежать падения ствольщиков и разрыва рукавов.

При работе на высоте необходимо соблюдать следующие меры безопасности:

— работа на ручной пожарной лестнице со стволом допускается только после закрепления работающего пожарным поясным карабином за ступеньку лестницы;

— работу со стволом на высотах и покрытиях должны осуществлять не менее двух человек;

— рукавную линию закрепляют рукавными задержками.

Запрещается оставлять пожарный ствол без надзора даже после прекращения подачи воды, а также нахождение личного состава подразделений ГПС на обвисших покрытиях и на участках перекрытий с признаками горения.

При тушении пожаров строительных лесов на новостройках и реконструируемых зданиях боевые позиции ствольщиков должны располагаться не ближе 10 метров от лесов, а пожарные автомобили — на расстоянии не менее 40 м от строящегося или ремонтируемого здания.

Понравилась статья? Добавь ее в закладку (CTRL+D) и не забудь поделиться с друзьями:

Водяные ручные пожарные стволы

Ручные водяные пожарные стволы предназначены для формирования и направления сплошной или распыленной струи воды, а также (при установке пенного насадка) струй воздушно-механической пены низкой кратности

Ручные пожарные стволы это практически основной элемент во время тушения пожара, конечно после огнетушащего средства (вода, пожарно-механическая пена, порошок и т.д.). От того какое огнетушащее средство будет выбрано, соответственно, зависит и тип пожарного ствола (пенный пожарный ствол или водяные, порошковый).

Классификация

В основном все пожарные стволы можно классифицировать следующим образом:

• ручные – стволы, которые за своими характеристиками могут быть перенесены и использованы одним пожарным;
• переносные – стволы, которые за своими характеристиками могут быть перенесены и использованы двумя и более пожарным;
• стационарные – стволы смонтированы на стационарной опоре, которая обеспечивает поворот ствола в горизонтальной и вертикальной плоскости.

Более 90% пожаров возникает в жилом секторе, особенно в осенне-зимний период, поэтому наиболее часто при тушении пожаров используют ручные пожарные стволы.

Использование ручных пожарных стволов дает возможность ствольщику быстро менять позицию на пожаре, при необходимости поменять геометрические параметры водяной струи (с компактной на распыленную) или вовсе перекрыть подачу воды.

Классификация пожарных стволов

Основные виды

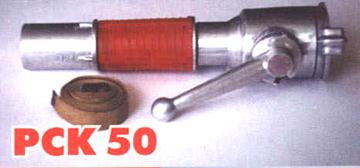

Ствол РСК-50 (ствол Б)

На сегодняшний день подразделениями чрезвычайных ситуаций (на территории СНГ) используются два типа ручных пожарных стволов перекрываемый ствол «Б» и не перекрываемый ствол «А».

Давайте теперь по каждому из этих стволов отдельно…

Перекрываемый ствол «Б» или, согласно заводской маркировки, ствол РСК-50 – предназначен для подачи компактной и распылённой струи воды на пожаре, а также для перекрывания потока воды.

Наиболее часто данный ствол применяют на пожарах в квартирах, подвалах и в других помещениях которые характеризуются небольшой площадью (особенно высотой помещения) и сложной геометрической формой (с большим количеством перегородок).

Конечно, не только ствол РСК-50 можно отнести к категории перекрываемых стволов, сегодня заводы-изготовители предлагают достаточно широкую номенклатуру подобных пожарных стволов, такие как РСКЗ-70, РСП-70(50), СРК-50 и другие.

Одной из основных особенностей ствола РСК-50, в сравнение со стволами «А» есть возможность изменять угол распыления воды, на сколько это представляется возможным. Конечно, мы не берем к вниманию ручные перекрываемые стволы, нового образца, которые мы рассмотрим ниже.

Тактико-технические характеристики ствола РСК-50 (ствол Б)

Не перекрываемый ствол «А» или РС-70, РС-50 – предназначен для формирования и направления в очаг возгорание компактной струи воды.

По сути, ствол РС-70 является усовершенствованным видом пожарного ствола XIX века. За счет пластиковой накладки и насадки сменного диаметра его удобно использовать при тушении больших производственных цехов, залов кинотеатров и театров, резервуарных парков и складов хранения твердых горючих веществ. За счет большого расхода воды, а это порядка 7,4 л/с (с насадкой 19 мм) – 13,6 л/с (без насадки) и дальности подачи его очень удобно и эффективно применять на перечисленных выше объектах.

Тактико-технические характеристики ствола РС-70 (ствол А)

Современные ручные пожарные стволы

Современные ручные пожарные стволы

Не смотря на широкое и эффективное применение стволов «А» и «Б» в практике пожаротушение они имеют ряд недостатков, которые негативно сказываются на удобстве и оперативности работы подразделений.

Основным недостатком стволов РС-70(50), РСК-50 и т.п. является отсутствие ручки для удержания пожарного ствола, что очень негативно влияет на маневренность ствольщика и «точность попадания» струи в очаг пожара;

Также с негативной стороны можно отметить невозможность перекрытия воды, когда надо у стволов «А» и достаточно некачественное образование распыленной струи у стволов «Б».

Все эти недостатки в полной мере устранены в современных образцах пожарного ствола. Современные пожарные стволы соединяют в себе все характеристики стволов РС и РСК и по ряду параметров значительно превосходят их.

Одним из таких стволов может быть пожарный ствол Proteк (TFT, Handline, Rosenbauer projet) который за своими тактико-техническими показателями и конструкцией практически идентичный с другими мировыми и отечественными аналогами. Отличительной особенностью данных стволов является возможность очень легко (одним движением руки) изменять необходимый расход воды от 2,5 л/с до 13-15 л/с при этом дальность подачи струи остается порядка 20-30 м.

Тактико-технические характеристики ствола Select Flow и Pro Jet

Также в конструкциях подобных стволов предусмотрена возможность подавать распыленную струю води (с возможностью регулировки диаметра капель) под разным углом наклона от 30 0 до 180 0 и даже одновременно с подачей компактной струи води.

Ствол Rosenbauer ProJet

Разные модификации и комплектации современных стволов (представленных выше) могут комплектоваться разнообразными сменными головками для подачи как пены низкой так и средней кратности, а также пены по технологии CAFS.

Основним недостатком данных пожарных стволов является сложность в обслуживание и ремонте, так как ствол состоит из большого количества мелких деталей, которые при повреждении необходимо только заменять…Соответственно и цена данных приспособлений, в зависимости от фирмы производителя и комплектации колеблется от 200 до 500 $ и более, что конечно в сравнение с РС и РСК очень и очень дорого.

Но, несмотря на цену, тот, кто хоть раз попробует ручной пожарный ствол Protek или ему подобный, моментально ощутит все прелести и преимущества этих изделий.

Пожарные стволы: виды, характеристики, применение

Пожарные стволы — специализированные устройства, предназначенные для предотвращения распространения и устранения огня. Необходимы для получения струи и создания условий ее корректного направления к очагу пожара. В настоящее время существует огромное количество модификаций с различной конфигурацией струи.

Современные пожарные стволы (ПС) необходимы для оснащения гидротехнических сооружений и пожарных спецавтомобилей. Исходя из сферы применения и условий эксплуатации, целесообразно ознакомиться с устройством, параметрами и конструктивными особенностями.

Классификация противопожарных стволов

Существует два типа противопожарных устройств — ручные и лафетные ПС, которые отличаются размерами и способом эксплуатации.

Лафетные модификации потребуют привлечения специализированных транспортных средств. Они отличаются высотой установки, наличием регулирующих элементов, комплектацией, позволяющей создавать поток разной конфигурации с определенным углом подачи.

Классификация лафетных ПС осуществляется по следующим признакам:

• По мобильности и возможности крепления: стационарные с монтажом на транспорте (С), перевозимые на отдельном прицепе (В) и переносные (П);
• По виду формируемой струи: универсальные (с индексом У) или перекрывные (без индекса У) конфигурации;
• По виду управления: с дистанционным (с индексом Д) или ручным (без индекса) способом управления.

Детальную информацию о ПС можно узнать по специфике обозначений:

• С – стационарная установка для комплектации внутренних установок;
• Б – модели, оснащенные вращательными элементами, для установки на передвижные средства;
• Д – рабочие устройства, позволяющие регулировать технические параметры дистанционно;
• П – универсальные мобильные конфигурации, которые приемлемо использовать в комплекте с различными насосными установками.

Ручные ПС являются оборудованием, позволяющим осуществлять подачу гасящих составов на верхние этажи с максимальной глубиной подачи до 5 метров.

Классификация ручных ПС осуществляется по таким признакам:

• По виду управления: универсальные (без использования регулирующих кранов) или перекрывные (с запорной арматурой);
• По виду формируемого потока: для подачи компактной струи, рассеивающего потока, водяной завесы различного формата, пенного раствора, комбинированные и универсальные модели;
• По мобильности и возможности крепления: стационарные с монтажом на магистралях и переносные.

Расшифровка позволит узнать сферу их применения:

• РС-70, 50, 50П – съемные приспособления с выработкой сплошного потока и предусматривающие возможности для удлинения рукава;
• РС 70.1 и 50.1 – стационарные модели, поддерживающие стабильное давление сплошным потоком;
• РСП, РСК и СРП – мобильные устройства, предназначенные для подачи пенных составов исключительно под углом;
• РСКЗ 70 – высокопроизводительная установка, позволяющая регулировать параметры работы струи с различным огнетушащим составом.

Пожарные стволы классифицируют по двум признакам:

• пропускной способности;
• виду огнетушащего средства.

По пропускной способности

Пропускная способность – показатель эффективной работы всей цепочки гидравлической сети. Характеристики диаметра выпускного отверстия, длина рукавной линии, наличие потерь насосных установок, насадок и соединительных элементов позволяют оценить производительность агрегатов по пропускной способности. Максимальное значение этих параметров свидетельствует о высокой производительности процессов пожаротушения, поскольку сеть способна выдавать предельно допустимый объем воды.

В техническом паспорте обозначено минимальное значение пропускной характеристики для:

• Ручных моделей, имеющих свои конструктивные особенности. Незначительная глубина тушения и диаметр соединительной элементов в 5,0 см позволяет организовать выдачу потока 2-4,0 л/с. При входном отверстии 7,0 см – 2,3-8 л/с воды в зависимости от конфигурации струи. Такие характеристики ограничивают масштабы применения ручных конфигураций, но они показывают свою эффективность при работе в недоступных пространствах и для ликвидации возгораний на начальных стадиях;
• Лафетных аппаратов с постоянным расходом огнегасящих составов 20/40/60/100/150 л/с. В случае переменного расхода показатель варьирует в пределах 15-25 или 100-150 л/с. Такие модификации подходят для больших объемов работы.

По виду огнетушащего вещества

Использование дополнительных приспособлений дает возможность работать с различными по составу веществами:

• Водяные;
• Водяные с пенообразующим составом;
• Порошковые;
• Комбинированные.

При этом могут использоваться специализированные функциональные насадки.

Тактико-технические параметры противопожарных стволов

Тактико-технические параметры позволяют оценить эффективность применения установки в конкретных условиях. Такими показателями являются:

• Максимальное давление, допустимый показатель которого позволит исключить повреждение линии и увеличить эффективность рабочего процесса;
• Граничный объем огнетушащих составов (должен согласоваться по мощности с насосными аппаратами);
• Дальность угла, зависящая от величины предельного давления и типа соединительных элементов.

Порядок применения пожарных стволов

Целенаправленное и грамотное использование противопожарных устройств предполагает следующую схему действий:

• В положении стоя – тяжесть установки необходимо равномерно распределить, одной рукой удерживая кистью руки снизу и пальцем сверху приспособление, второй ладонью – корректировать действия на соединительном звене;
• В лежачем положении – упор производится на локтевые суставы, ствол фиксируется по схеме положение стоя;
• В положении с колена, когда одна нога опущена на землю, вторая отведена вперед – пожарный ствол удерживается одной ладонью сбоку, вторая – располагается на насадке;
• В положении на лестнице – установка вместе с напорной линией фиксируется на соединительное звено, руки действуют по стандартной схеме.

Для осуществления поворота насадки производится поворот туловища без движения других частей пожарного. Работа с перекрывным оборудованием осуществляется двумя пожарными – держателем и подствольщиком.

Правила эксплуатации противопожарных стволов

Для надлежащей эксплуатации противопожарных гидрантов необходимо соблюдать установленные требования работы. Такой подход позволит исключить возникновение сбоев, поломок или полную неработоспособность конструкции во время оказания помощи.

Помимо грамотного выбора модели, важно:

• Соблюдать правила хранения устройств, проводить обработку защитными составами соединительных элементов;
• Производить проверку, детальный осмотр и ежегодное двухразовое тестирование эксплуатационных норм;
• Проведение результатов первичной проверки (при приобретении) и последующих проверок заносить в техдокументацию.

Ручные (РС-50, РСП-70)

Ручной пожарный ствол РС-50 предназначен для работы со сплошной струей. Устройство не имеет перекрывного крана, поэтому удерживать ствол можно одному без дополнительной помощи.

Стволы РСП-70 применяются для оснащения внутренних водопроводных элементов и применяются для постоянного крепления.

При соединение рукава и головки кран не должен быть сильно затянут, а слегка ходить свободно. Для подсоединения шлангов необходимо использовать ключ К150 или К80.

Лафетные (ЛС-С60, СЛК-П20)

В процессе эксплуатации шарнирные и резьбовые соединения требуют тщательной проверки. Переносной пожарный стол ЛС-С60 должен предусматривать наличие надежных креплений в отсеке спецавтомобиля. Стационарная конструкция СЛК-П20 предполагает установку на ровную поверхность. В зависимости от сферы использования лафетных стволов осуществляется выбор расхода огнетушащих средств путем переключения рассеивателя в оптимальное положение.

Требования технического регламента

Ручные и лафетные

Технический регламент для таких конструкций предполагает:

• Регулировку необходимой конфигурации струи;
• Равномерное распыление напора огнетушащего средства;
• Возможность оперативной трансформации конфигурации и расхода тушащего состава без отрыва от процесса;
• Сохранность показателей работоспособности и герметичности при работе на номинальном давлении.

Пеногенераторы

Технический регламент для парогенератов требует:

• Создание условий для выработки пены со значительным показателем кратности;
• Выработку состава с оптимальной консистенции пены;
• Соблюдений условий прочности и герметичности.

Пеносмесители

Пеносмесители – устройства, отвечающие за выработку огнетушащего пенного состава. Независимо от способа поступления пенного реагента следует предусматривать формирование составов с оптимальной плотностью и кратностью компонентов тушащей смеси во всех элементах пожарной системы.

Назначение, устройство и принцип работы пеногенераторов и воздушно-пенных стволов

Такие приспособления необходимы для получения смеси с низким уровнем концентрации пены. Конструкции устройств идентичны, отличия только в размерах и эжектирующих элементах.

К корпусу конструкции воздушно-пенного устройства крепится соединительный элемент, с обратной стороны расположен кожух, который осуществляет выработку реагента. Процесс выработки пены предполагает смешивание пенообразующего компонента с водной фракцией и обогащение смеси воздухом при прохождении через пакет сеток.

Требования безопасности при работе с оборудованием для получения воздушно-механической пены

Для выработки пенных составов необходимо использование воздушно-пенных (с низкой концентрацией реагента) и пеногенераторов (со значительным показателем кратности).

Пеногенератор дополнительно комплектуется пакетом сеток, которые создают массовую пену. Особое внимание в процессе работы прибора необходимо уделять этому элементу системы, предохраняя его от физических воздействий и коррозионного износа.

Для работы с пожарными установками подобных модификаций специалисты допускаются после проведения соответствующего обучения. Требования техники безопасности в случае применения подобного оборудования:

• Запрещают их использование вблизи открытой электросети;
• Требуют регулярного проведения техосмотра при сдаче работы;
• Обязывают специалистов контролировать работоспособность изделий, проводить устранение неисправностей и регулярно контролировать технические параметры изделий.

Пожарные стволы – значимое противопожарное оборудование, специфика использования которого обозначена конструктивными особенностями и техническими характеристиками. Правильный выбор устройства и соблюдение правил эксплуатации позволяют максимально быстро справиться с огнем, спасти имущество и человеческие жизни.

Рабочее давление ручных пожарных стволов

Рабочее давление ручных пожарных стволов — это значение давления, которое должно быть достигнуто в системе пожаротушения для обеспечения эффективного распыления воды на пожаре.

В соответствии с требованиями нормативных документов, рабочее давление для ручных пожарных стволов должно составлять 0,6-1,2 МПа. Это значение обеспечивает оптимальное распыление воды при пожаротушении.

При использовании ручных пожарных стволов необходимо соблюдать требования к рабочему давлению, так как недостаточное или избыточное давление может снизить эффективность пожаротушения.

Также необходимо помнить, что рабочее давление зависит от типа пожарного ствола и диаметра шланга, поэтому перед использованием пожарного оборудования необходимо ознакомиться с инструкцией и рекомендациями производителя.

Рабочее давление ручных пожарных стволов является важным параметром для обеспечения эффективного пожаротушения. Соблюдение нормативных требований и рекомендаций по использованию пожарного оборудования поможет предотвратить возможные негативные последствия при тушении пожаров.
