Заполнение проемов в противопожарных преградах
Пожарная безопасность
С целью предупреждения распространения неконтролируемого огня и защиты имущества от воспламенения части здания разделяются противопожарными преградами. Они представляют собой конструкции определенного предела огнестойкости и класса конструктивной опасности. Это может быть перегородка, перекрытие или противопожарная стена, проем в которой требует заполнения.
Виды преград
Описание данного типа конструкций дано в СНБ 2.02.01-98 «Пожарно-техническая классификация зданий, строительных конструкций и материалов». Выделяют следующие виды:
- стены с опорой на фундамент, возведенные по всей высоте здания;
- перегородки для зонального разграничения объекта;
- перекрытия для разделения здания по вертикали;
- противопожарные пояса для рассечения плоских кровель.
Все преграды делят на общие и местные. Первый подтип предполагает предупреждение распространения огня из одного помещения в другие в пределах этажа или всего здания. К нему относят все вертикальные конструкции: стены для отделения объектов друг от друга или отсеки для разграничения частей зданий. К общим преградам относят перекрытия по вертикали.
Местные отсекатели огня – конструкции для борьбы с линейным распространением пожара. В этот подтип входят:
- ограждения против продвижения воспламенения по поверхностям и пустотам (гребням, выступам, крыше, несгораемой засыпке);
- препятствия от разлива ЛВЖ (обваловки, бортики, пандусы, кюветы, дренажные конструкции);
- заслонки в воздуховодах, используемых для транспортировки горючих веществ.
В СНиП 1.01.02-85 прописано, что площадь, которую занимают проемы в преградах от пожара, должна бы не более 25% от площади конструкции. В деревянных перекрытиях пустоты разделяются глухими диафрагмами при участке не более 54 кв.м. Такими же отсекателями дополняются участки до 3 кв.м. при облицовке горючими материалами со стороны помещений.
По светопроницаемости преграды могут быть:
- прозрачными с остеклением более 25% полотна;
- частично прозрачные с остеклением не более 25%;
- полностью глухими.
Материал всегда должен быть устойчив к огневому и температурному воздействию. Для глухих конструкций в приоритете использование стали. Обязательным это условие считается для зданий, в которых постоянно находится большое количество людей и устанавливается повышенная степень пожароопасности. Допустимы ограждения комбинированного типа из листового алюминия с внутренней отделкой негорючим базальтовым волокном. Прозрачные и полупрозрачные перегородки могут быть выполнены из стекла с металлическим профилем.
Защита проемов
Для свободного доступа в технологические отсеки, в отдельные помещения внутри здания, а также для эвакуации людей во время ЧС в преградах предусматриваются проемы, для заполнения которых используют двери, ворота, окна, люки. Они влияют на общую устойчивость конструкции к огню, поэтому при монтаже придерживаются классификации:
- 1-й тип, к которому относятся двери, люки, окна, ворота с огнеустойчивостью в течение 1 часа;
- 2-й тип – те же заполнения противопожарных преград, но временной промежуток сопротивления открытому пламени снижен до 30 минут;
- 3-й тип – элементы отверстий с огнестойкостью в течение 15 минут.
Ворота и двери
Чаще всего отверстия в противопожарных преградах заполняются специальными дверными полотнами. Их устанавливают:
- в стенах;
- в тамбур-шлюзах цехов;
- в складах для хранения горючих веществ и материалов с использованием пожароопасного и электротехнического оборудования;
- в проемах выхода на кровлю;
- в лифтовых шахтах.
Двери и полотна могут быть разной конструкции:
- распашные с двумя или одной створками. Именно такая конфигурация считается самой надежной, так как обеспечивает дымо- и газонепроницаемость и высокий коэффициент герметичности;
- маятниковые, которые ставят в проемах с большой проходимостью людей. Минус такой конструкции – отсутствие газозащиты;
- откатные, используемые преимущественно в производственных и складских помещениях и в закрытых автостоянках.
Двери и ворота независимо от их типа должны обеспечивать защиту от распространения по зданию токсичных продуктов горения. Для этого используют уплотнители: герметизирующие термостойкие ленты, ручные или автоматические дверные.
В зависимости от типа конструкции для заполнения проемов в противопожарных преградах двери изготавливают из древесины с глубокой обработкой огнезащитной термостойкой краской, алюминия и сплавов на его основе, огнестойкого стекла.
Такие конструкции устанавливаются в проемах в стене, чем схожи с дверьми, а также в перекрытиях (на выходе на чердак, на проходе в подвал или между техническими этажами). Благодаря небольшим размерам их использование оправдано при заполнении противопожарных преград в стесненных условиях: отверстиях коммуникационных, вентиляционных или лифтовых шахт, галерей, каналов и ниш различного назначения. Конструктивное оформление люков аналогично с дверями и воротами. Для них никогда не используют огнестойкий пластик.
Ставятся для заполнения небольших проемов стен и перегородок. Для такого типа конструкций применяют огнестойкое стекло, чтобы обеспечить визуальную связь между помещениями. Предел сопротивления повышенным температурам и пламени у окон ниже, чем у дверей, но учитывая небольшую площадь таких заполнителей, они дают высокий коэффициент защиты.
За счет глухой установки окна обеспечивают практически 100% герметичность и защиту от проникновения токсичных продуктов горения. В отдельных случаях используют огнезащитные конструкции с автоматической системой закрытия после поступления сигнала АПС.
Завесы
Считаются аналогом подъемно-секционных противопожарных ворот. Используются для заполнения проемов в стене, разделяющей отсеки внутри одного помещения. Наиболее востребованы они на строительных объектах, а также торговых площадях. Завесы и шторы изготавливают из стали и алюминиевых сплавов. Ими можно заменять все остальные заполнители преград: двери, люки, окна и частично внутренние перегородки. Преимущество штор и завес – универсальность за счет установки без учета площади проема, что востребовано в производственных зданиях с большим строительным объемом. Огнестойкость такого типа конструкций – до EI 120.
Тип заполнения проемов в противопожарных преградах как определить
Статья 37. Классификация противопожарных преград
1. Противопожарные преграды в зависимости от способа предотвращения распространения опасных факторов пожара подразделяются на следующие типы:
1) противопожарные стены;
2) противопожарные перегородки;
3) противопожарные перекрытия;
4) противопожарные разрывы;
5) противопожарные занавесы, шторы и экраны (экранные стены);
(в ред. Федерального закона от 29.07.2017 N 244-ФЗ)
(см. текст в предыдущей редакции)
6) противопожарные водяные завесы;
7) противопожарные минерализованные полосы;
8) зона, свободная от пожарной нагрузки.
(п. 8 введен Федеральным законом от 14.07.2022 N 276-ФЗ)
2. Противопожарные стены, перегородки и перекрытия, заполнения проемов в противопожарных преградах (противопожарные двери, ворота, люки, клапаны, окна, шторы, занавесы) в зависимости от пределов огнестойкости их ограждающей части, а также тамбур-шлюзы, предусмотренные в проемах противопожарных преград в зависимости от типов элементов тамбур-шлюзов, подразделяются на следующие типы:
Типы противопожарных преград
Для защиты от задымления и распространения пламени среди помещений или из одного отсека здания в другое обустраиваются противопожарные преграды. По СП 4.13130 2013, к ним относятся стены, перегородки и перекрытия с необходимыми показателями огнестойкости.
Огнестойкость – это характеристика, указывающая на способность преграды сохранять несущие или ограждающие функции. В ее маркировке применяются следующие обозначения: R – несущая способность, E – целостность, I – способность изолировать высокие температуру, S – дымо- и газонепроницаемость.
Классификация
На сколько типов подразделяются противопожарные преграды, указывает ФЗ-123. Он выделяет четыре вида в зависимости от пожарной опасности и стойкости к огню.
1 тип – это:
- стены и перекрытия REI 150;
- перегородки EI 45.
2 тип – это:
- стены REI 45;
- перегородки EI 15;
- перекрытия REI 60.
Также для пожарных перекрытий определен 3 и 4 тип с пределами REI 45 и REI 15 соответственно.
В требованиях СНиПа к данным элементам зданий, указано, что они должны изготавливаться из огнеупорных материалов (например, ЖБИ или металла), а также противостоять пожару определенное время:
- стена – не менее 0,75 часа;
- перегородка – не менее 0,25;
- перекрытие – 0,75;
- тамбур-шлюзы – 0,75.
Типы заполнения проемов
Для перемещения внутри построек, доступа в технические отеки, крышу или лифтовые шахты, а также для эвакуации в случае ЧП предусматриваются специальные проемы. Это габаритные отверстия правильных форм, куда устанавливаются двери, люки, ворота или окна. Их размер, согласно СП 4.13130 2013, не может занимать более 25% от площади преграды. Поскольку огнестойкость всего сооружения зависит и от конструкций для защиты проема, требования к ним также определены пожарными нормами:
- тип 1 – двери, люки, клапаны, ворота, окна, занавесы с огнестойкостью не менее 60 минут;
- тип 2 – те же элементы, кроме завесов, рассчитанные на 30 минут и более;
- тип 3 – аналогичные изделия с пределом не менее 15 минут.
Как определить тип конструкции в проем, указано в следующей таблице:
| Преграда | Тип преграды | Тип заполнения |
| Стена | 1 | 1 |
| 2 | 2 | |
| Перегородка | 1 | 2 |
| 2 | 3 | |
| Перекрытие | 1 | 1 |
| 2 | 2 | |
| 3 | 2 | |
| 4 | 3 |
Для примера: в стену с огнестойкостью 150 минут можно устанавливать двери, люки или окна, рассчитанные на часовое противостояние пожару. В перекрытия с 45-минутным пределом проем можно оборудовать конструкциями EI 30.
При верном определении и грамотной установке противопожарный конструкция для стена, пола и потолков выполняется главное назначение преграды – защита от огня и едкого дыма, а при монтаже на путях эвакуации – быстрый и беспрепятственный вывод людей из здания.
Особенности конструкции дверей и других заполнений проемов
- Двери и люки изготавливают из металла с негорючим покрытием и дополнительной огнеупорной изоляцией в полотне. В зависимости от размера проема, их делают одно- или двупольными, а также дополнительными фрамугами. При необходимости створку оснащают огнестойким стеклопакетом площадью не более 25% от глухой створки по предписаниям ГОСТа. Двери и люки, как правило, открываются по направлению к выходу, чего требуют правила пожарной безопасности.
- Пожаростойкие окна представляют собой стеклопакеты с гелевым наполнением, которое препятствует быстрому разрушению конструкцию при высоком нагреве.
- Клапаны используются для автоматической блокировки воздуховодов при первых признаках пожара.
- Занавесы – это тоже автоматические конструкции с приводным валом, которые изолируют помещение или его часть при срабатывании пожарной сигнализации.
Вся данная продукция может считаться противопожарной только в случае успешного прохождения испытаний на огнестойкость и наличия сертификата соответствия.
Если вам необходимо оборудовать внутренние и уличные проемы противопожарных преград, компания «Двери-Маркет» изготовит и установит огнеупорные двери, люки и ворота любого вида и комплектации. Конструкция от EI 30 до EI 90 может иметь типовые параметры или изменяться под запросы заказчика. Все изделия сертифицированы и продаются с гарантией, в том числе на монтажные работы при профессиональной установке собственной выездной бригадой.
Типы противопожарных преград
Неконтролируемый огонь способен унести жизни людей и уничтожить материальные ценности. Поэтому необходимо максимально защитить сооружение от возникновения и распространения возгорания. От перемещения огня по зданию защитят противопожарные перегородки. Они представляют собой изделия разного вида, делящие помещение на части.

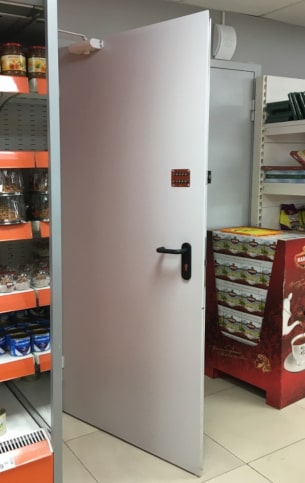

Металлические противопожарные двери – один из самых распространенных типов защитных преград. Монтировать огнеупорную преграду можно как во время возведения строения, так и в готовом объекте.
Основные виды противопожарных преград по назначению
- Стена – вертикальная перегородка.
- Пол и потолок – горизонтальные перекрытия.
- Перегородки с остеклением или без него – вертикальная защитная конструкция, разделяющая пространство одного этажа на безопасные отсеки.
По характеристикам конструкции противопожарные преграды разделяют на:
- светопрозрачные – остекление занимает более 25% площади изделия;
- с частичным остеклением до 25% – такие двери нередко устанавливают в электрощитовых;
- глухие перегородки.
Типы противопожарных преград
Основной показатель огнеупорной перегородки – огнестойкость (обозначается El). Это время, в течение которого она способна удерживать пожар. Исходя из этого значения, согласно Федеральному закону №123-ФЗ «Технический регламент о требованиях пожарной безопасности» все конструкции делятся на две группы:
- Противопожарная преграда 1 типа. Стена с пределом огнестойкости 150 мин. и любые перегородки, способные удерживать пожар в течение 45 мин.
- Противопожарная преграда 2 типа. Стена с показателем пожаростойкости 45 мин. Сюда же относятся перегородки с минимальным пределом огнестойкости 15 мин.
Перекрытия делятся на 4 типа огнестойкости: первый составляет 150 мин., второй – 90 мин., третий – 45 мин., четвертый – 15 мин.
Как определить тип противопожарных преград
Чтобы узнать предел огнестойкости конструкции, сначала нужно определить, к какому виду она относится. Стены делят помещение по вертикали, между ними возможно наличие перегородок с остеклением или без него. Полы и потолки являются горизонтальными перекрытиями здания. Показатель огнестойкости высчитывается при составлении проекта здания.
Тип заполнения проемов противопожарных преград
Согласно СНиП в проем преграды 1 или 2 типа монтируется дверь с соответствующим параметром огнестойкости.
- Двери, люки, шторы и экраны 1 типа имеют показатель 60 мин., 2 типа – 30 мин., 3 типа – 15 мин.
- Двери с остеклением более 25% 1 типа обладают параметром в 60 мин., 2 типа – 30 мин., 3 типа – 15 мин.
- Дымогазонепроницаемые двери с остеклением и без него, и окна 1 типа показывают огнестойкость в 60 мин., 2 типа – 30 мин., 3 типа – 15 мин.
- Двери шахт лифтов имеют только 2 тип с минимальным параметром 30 мин.
- Занавесы, напротив, относятся к первому типу с огнестойкостью в 60 мин.
Для того чтобы определить дверь какого типа нужно монтировать в проем необходимо соотнести значения огнестойкости в таблице из ФЗ № 123 (см. таблицу внизу страницы).
Для изготовления огнеупорных конструкций используются стойкие к воздействию высокой температуры материалы. В зависимости от них противопожарные преграды классифицируют следующим образом:
- Стальные сплошные перегородки. Устанавливаются на объектах с повышенной степенью пожарной безопасности и в местах скопления людей. Такими являются эвакуационные двери с двумя створками, открывающимися наружу. Например, образец ПД-ПС002c из каталога.
- Комбинированные преграды, в основе которых находятся алюминиевые листы. Внешне часто отделаны современными магниевыми плитами или гипсокартоном. Такие изделия способны долго удерживать огонь и воздействие жара, благодаря внутренним слоям базальтового волокна или других материалов со специальной обработкой.
- Стеклянные перегородки. Выполнены из металлического профиля и термостойкого прозрачного элемента, сделанного по специальным технологиям. Остекленные противопожарные двери часто устанавливаются на лестничных площадках.
- Кирпичные конструкции. Самый простой и ненадежный вид противопожарных преград.
Места установки противопожарных дверей определяются из суммы нескольких факторов: специфики строения, его размеров, ценности содержимого, количества людей, способных находиться внутри одновременно. В офисных зданиях часто монтируют двери в лифтовых холлах, что поможет в случае опасности воспользоваться лестницей.
Если у вас возникнут трудности с выбором противопожарной двери, наши специалисты с удовольствием помогут вам. Они подберут правильный тип и вид изделия, выполнят замеры бесплатно.
