Как самостоятельно снять фару форд экоспорт
Модель: Ford Ecosport BK, MK 1 — Годы 2012-2022
Часть: Фары
эксплуатация: Как разобрать фару Форд Экоспорт
В этом видео показано, как разобрать (и заменить) фары Ford Ecosport. Первым делом нужно открыть передний капот и открутить винты, которыми фара крепится к отсеку. Впоследствии можно будет отсоединить соответствующий разъем и извлечь всю фару. На этом этапе вы можете решить, заменять ли только лампочки или всю старую фару на новую. Если вы выберете последнюю операцию, все, что вам нужно сделать, чтобы собрать все обратно, это поместить деталь на место, снова подключить разъем и, наконец, затянуть винты.
часто задаваемые вопросы
- Ecosport 2012-2022 — Почему индикатор поворота на Ford EcoSport постоянно горит или быстро мигает?прочитать ответ
Как сохранить свечи
Вот видеоурок, объясняющий, как обслуживать (или заменять) свечи зажигания на Toyota Yaris. Вот что вам нужно: карманный ключ с трещоткой на 10 мм, медная смазочная трубка и карманный свечной ключ на 16 мм. Сначала отсоедините клипсы, крепящие воздушный короб. Теперь у вас есть доступ к свечам. Карманом на 10 мм ослабьте болт крепления катушки зажигания и извлеките саму катушку; гнездом свечного ключа на 16 мм открутите и выньте свечу зажигания. Нанесите немного медной смазки на его головку, затем вкрутите его обратно в корпус и снова вставьте катушку зажигания. Снова отпустите болт катушки и снова прикрепите зажимы воздушной камеры.
Вскрытие фары ecosport/ ремонт синяка(габарита-недо дхо)
Разобрать фару нормальным способом не получилось, ибо сборщики этих фар прилепили стекло на какую то раз ну, которая не подвержена нагреванию, поэтому пришлось вычищать резину и маленько подрезать верхний край, чтобы извлеч стекло.
Большую часть времени работы снимали стекло
Ну и вот мы внутри и добрались до этого диода, который подсвечивает полоску.
Возле болтика маленькое желтенькое пятнышко это и есть диод
Ну мы выбрали путь решения проблемы простой: колхозинг. Вырезаем старый диод и на его место прикручиваем диод от ангельских глазок, благо такие в наличие были)
Уже выглядит более убедительно
Всё проверяем и собираем фару обратно и что мы видим новый диод светит ярче. Цель достигнута, осталось разобрать обе фары снова и уже поставить по диоду с каждой стороны этой полоски, чтобы светило ещё ярче.
Из плюсов : теперь фара стала разборный и в следующий раз при модернизации второй фары будет проще разобрать и первую, чтобы добавить ещё один диод.
Надеюсь видно разницу в свечении, правая вара ярче левой
Снять фару форд экоспорт
Основное из темы
Какие лампочки, где стоят: ТЫЦ
Процесс снятия задних фонарей, видео: ТЫЦ
Процесс снятия передних фонарей:ТЫЦ
Процесс замены ламп в ПТФ (мануал): ТЫЦ и комментарий по замене от одноклубника: ТЫЦ и доп. фото: ТЫЦ
Снятие пластиковой заглушки вокруг ПТФ руками: ТЫЦ
Процесс замены ламп ПТФ снизу, изнутри: ТЫЦ
Замена лампочки стоп сигнала и габарита левая фара: ТЫЦ
Fins коды лампочек в передних фарах, противотуманках, в плафонах в салоне: ТЫЦ
Снятие задних фонарей:
Передний фонарь указателя поворота — PY21W — 21Вт
Дальний и ближний свет фар — H4 — 55/60Вт
Передние противотуманные фары — H11 — 55Вт (H8 — 35Вт если противотуманка с ДХО)
ДХО в противотуманных фарах — P13W — 13Вт
Боковой повторитель — WY5W — 5Вт
Задний фонарь указателя поворота — PY21W — 21Вт
Передний и задний габаритные фонари — P21/5W — 21/5Вт
Задний противотуманный фонарь — P21W — 21Вт
Фонари заднего хода — P21W — 21Вт
Фонарь подсветки регистрационного знака — W5W — 5Вт
Лампа багажного отделения — C10W — 10Вт
Фонарь косметического зеркала — W5W — 5Вт
В плафонах на потолке — W5W — 6Вт
Для тех кто захочет поменять цвет в фарах с помощью лампочек, градация:
Спасибо за информацию!
Отличная картинка!
У нас, кажется, чтоит 3000К он же «Жовтый»?
мне показалось, что фары неяркие (сравнивая с Дастером), у всех также?
У меня в ПТФ две лампы Н11 и
Martin
Это цоколь у неё такой мудреный или просто переходник?
Вот их бы на «беленькие» поменять неплохо.
ecobot писал(а): Martin
Это цоколь у неё такой мудреный или просто переходник?
Вот их бы на «беленькие» поменять неплохо.
Противотуманки устраивают , а ДХО надо бы на светодиоды махнуть
Я про ДХО и говорю, противотуманки «желтые» должны быть.
Весьма удачное решение на мой взгляд с двумя лампами в экоспорте.
Что-то нифига не понял, какие ДХО. какие лампы..
У меня туманки горят ВСЕГДА. Я так понял, что это как раз заодно и ходовые огни. Включаешь габариты одни — туманки гаснут. Включаешь ближний — включаются фары. Чтобы добавить еще туманками, нажимаешь кнопарь.
Где там ДХО отдельные?
Много читал и искал какие лампочки брать Н8 или Н11.
Галогег или Диод.
Остановился на штатных, которые стояли при покупке автомобиля.
Купил в «Би-Би» за 938,00 рублей 2 штуки.

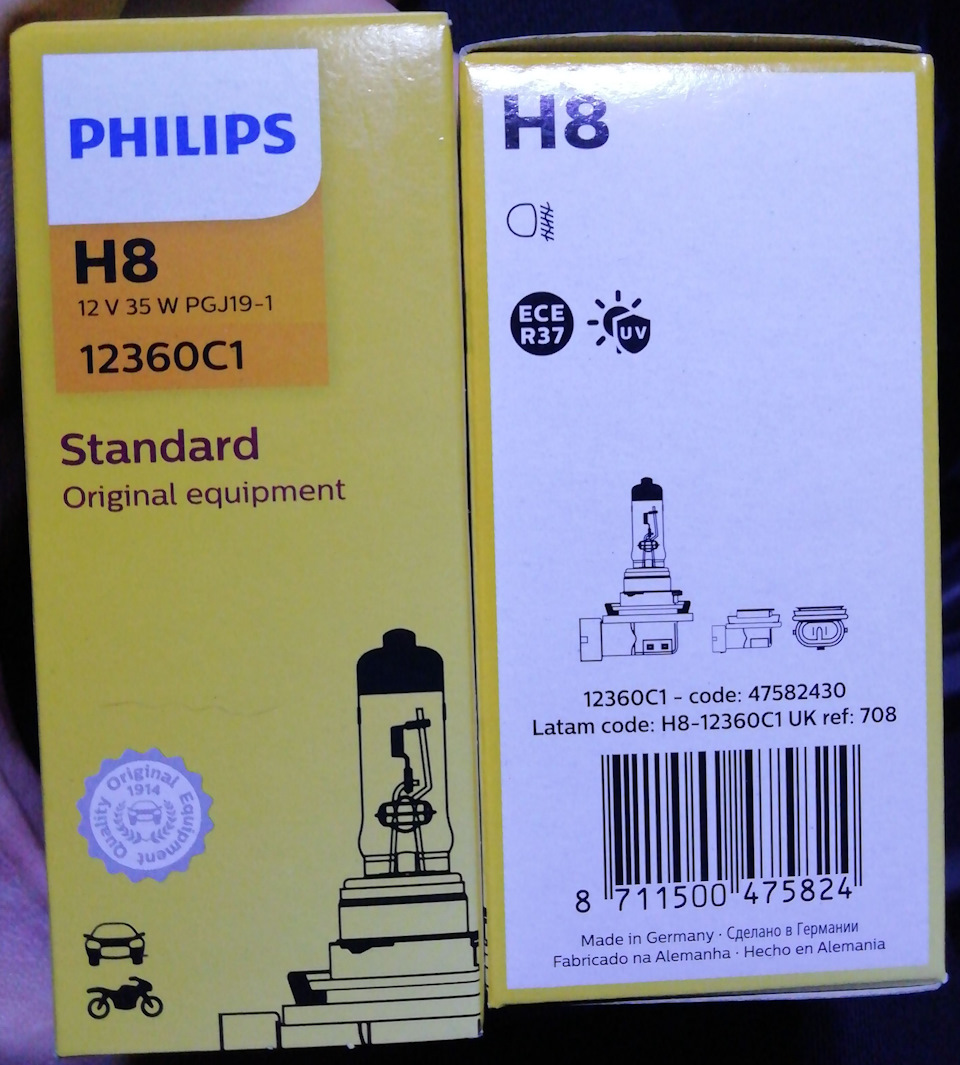

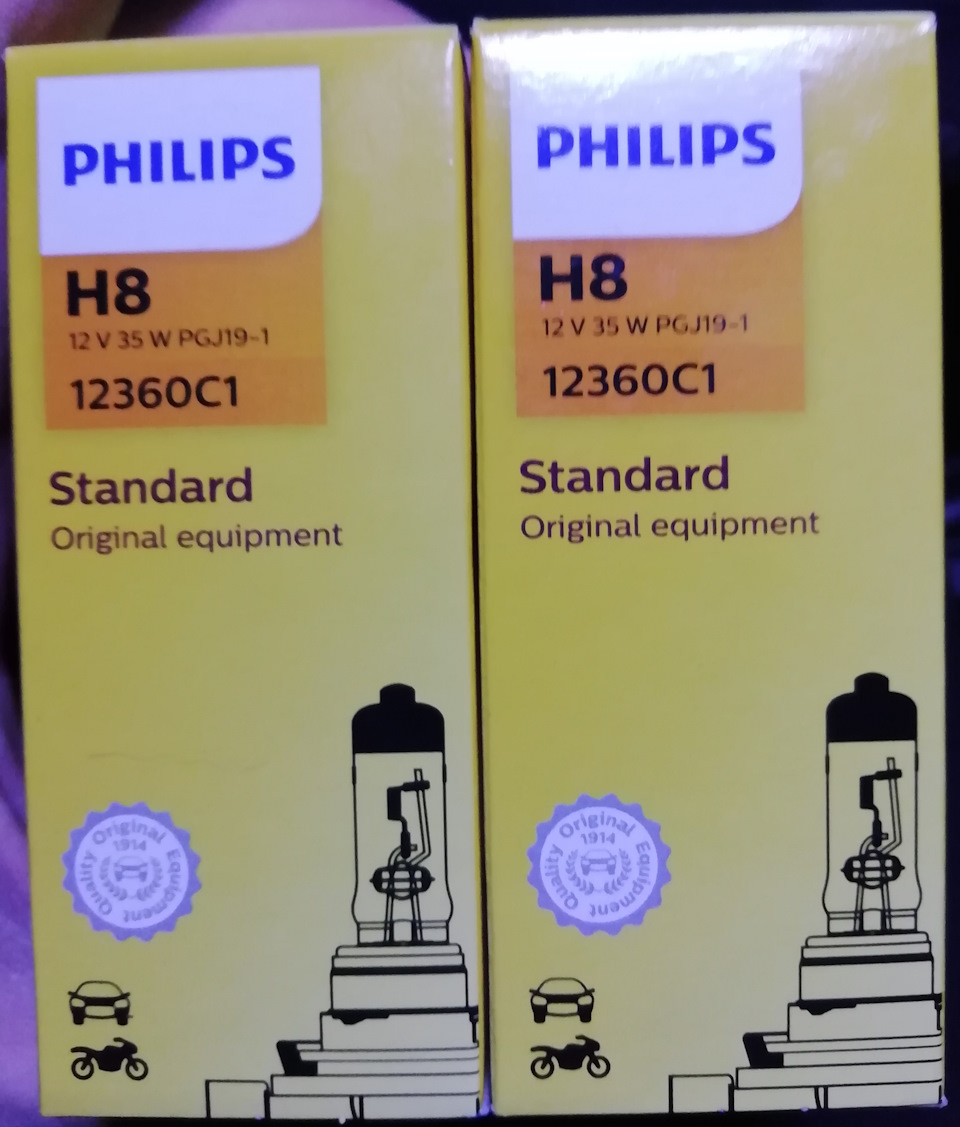

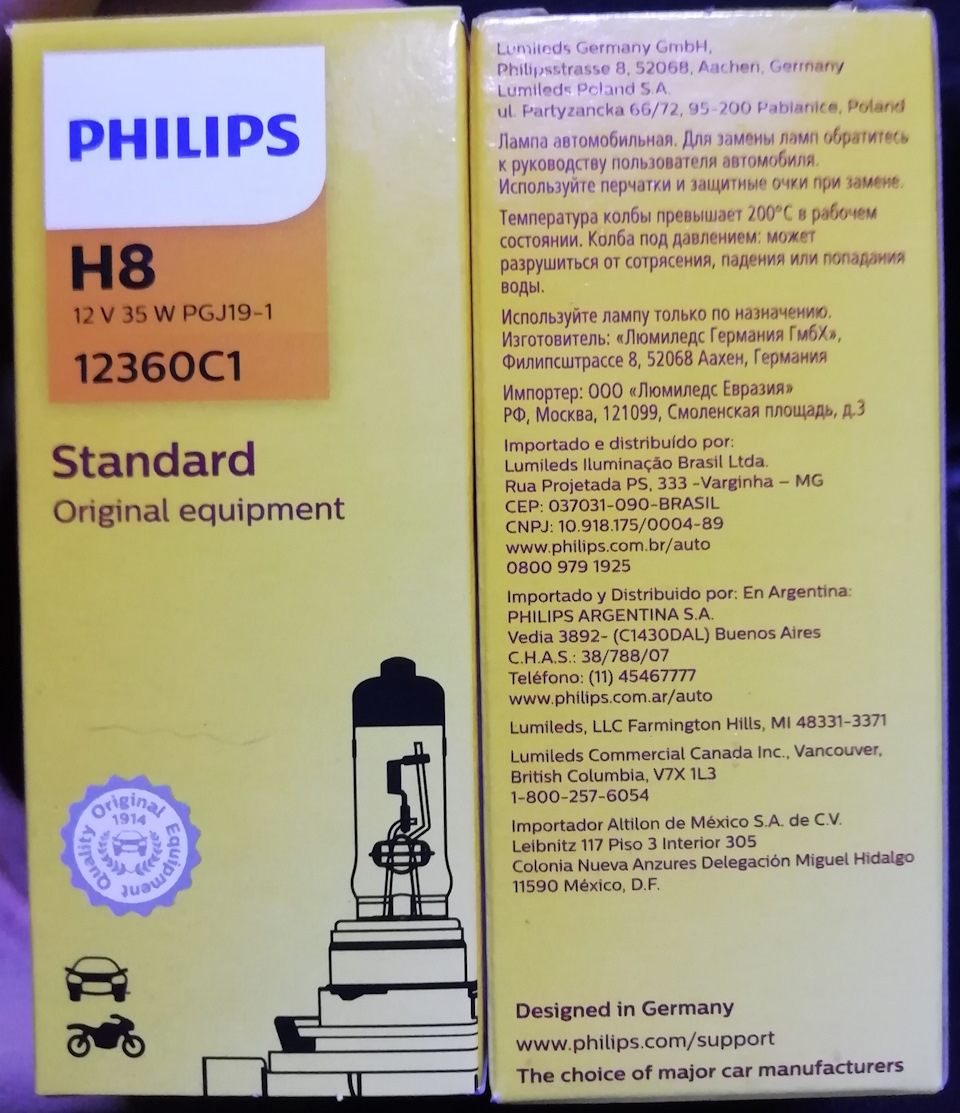

Philips H8 12V 35W
PGJ19-1 Standard 12360C1
При покупке машины стояли Philips 12360.
В чём разница не знаю.
Ставится очень просто и быстро за 5 минут.
Через низ под бомпером подлезаешь к ПТФ и вынимаешь лампочку.
И всё.
Видел в интернете способ снятия чёрных заглушек у ПТФ, потом откручиваешь саму ПТФ и меняешь лампочку.
Но так будет гораздо дольше.
Все лампочки, которые стоят на Ford EcoSport.
Может кому полезно будет.
Ford EcoSport. Руководство — часть 41
Фара головного света
Примечание: Отсоедините
электрические разъемы лампы и снимите
крышки для обеспечения доступа к
лампам.
Рычаг указателей поворота
Фары — дальний свет
2. Поверните против часовой стрелки
и снимите патрон лампы.
3. Осторожно вдавите лампу в патрон,
поверните против часовой стрелки
и извлеките лампу наружу.
Фары — дальний свет
Примечание: Не прикасайтесь к
стеклянной поверхности лампы фары.
Проверку и регулировку света фар проводите на снаряженном автомобиле (с полностью заправленным топливным баком, комплектом инструментов и запасным колесом).
Вам потребуется отвертка с крестообразным лезвием.
1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.
2. Установите автомобиль перпендикулярно гладкой стене (например, гаража) на расстоянии 10 м. Положите на сиденье водителя дополнительный груз массой 75 кг. Разметьте на стене экран, как показано на рис. 4.10. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.
3. Измерьте на автомобиле высоту центров фар до пола. Это будет расстояние h на экране.
5. Включите ближний свет.
6. Направление светового пятна рекомендуется регулировать для каждой фары отдельно. Вторую фару во время регулировки закройте непрозрачным материалом.
7. Если расположение световых пятен не соответствует рисунку, переместите наиболее яркие участки световых пучков в точки пересечения линий на экране регулировочными винтами 1 и 2 по вертикали или горизонтали соответственно.
Рис. 4.10. Регулировка света фар.
На фото показана левая фара. Регулировочные винты на правой фаре расположены симметрично.
8. Откройте капот и, вращая отверткой зубчатые колеса регулировочных винтов, отрегулируйте положение на экране светового пятна для каждой фары по вертикали.
9. . и горизонтали, если расположение световых пятен на экране не соответствует рисунку.
Вращение регулировочных винтов для наглядности показано на снятой фаре.
10. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4 (см. рис. 4.10), а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.
Если на автомобиль установлены противотуманные фары, то направление пучка их света регулируют только по высоте. Регулировочный винт со шлицем под отвертку с крестообразным лезвием расположен в глубине отверстия в лицевой поверхности накладки противотуманной фары, выполненного рядом с рассеивателем.
Установите автомобиль на расстоянии 3 м от экрана и, вращая регулировочные винты, добейтесь, чтобы верхние границы световых пятен находились на 6 см ниже линии 4.
Ford EcoSport. Руководство — часть 41
поверните против часовой стрелки
и извлеките лампу наружу.
Фары — дальний свет
Примечание: Не прикасайтесь к
стеклянной поверхности лампы фары.
2. Снимите крышку.
3. Отсоедините штекерный разъем.
4. Освободите зажим и снимите лампу.
2. Снимите патрон лампы.
3. Извлеките лампу.
Фонарь косметического зеркала
Опустите солнцезащитный козырек.
2. При снятии фонаря косметического
зеркала постарайтесь не повредить
отделку крыши. Вставьте
подходящий пластиковый шпатель
между косметическим зеркалом и
отделкой крыши и освободите
металлический зажим.
3. Извлеките лампу.
4. Извлеките лампу.
Передние противотуманные
фары
Примечание: Не вынимайте лампу
противотуманной фары из патрона
Примечание: .
Отсоедините штекерный разъем.
2. Поверните патрон лампы против
3. Снимите лампу противотуманной
фары и патрон в сборе.
4. Подключите электрический разъем.
5. Установите новый блок
Указатель поворота, задний фонарь
и стоп-сигнал
Снимите панель облицовки.
2. Отсоедините штекерный разъем.
3. Выверните барашковые гайки.
4. Извлеките лампу.
5. Снимите патрон лампы.
6. Осторожно вдавите лампу в патрон,
поверните против часовой стрелки
и извлеките лампу наружу.
Фонарь заднего хода и
противотуманная фара
Отсоедините штекерный разъем.
2. Поверните патрон лампы против
часовой стрелки и извлеките его из
корпуса.
3. Удалите лампу из патрона.
4. Осторожно вдавите новую лампу в
патрон, установите новую лампу и
патрон в корпус, поверните по
часовой стрелке.
Центральный верхний фонарь
стоп-сигнала
Примечание: В некоторых автомобилях
предусмотрены светодиодные фонари.
Это необслуживаемые элементы, поэтому
в случае их неисправности следует
обратиться к дилеру «Ford».
