Какое зажигание подходит для мотороллера муравей

Какое зажигание подходит для мотороллера муравей

_________________
учюсь всегда буду учиться и может что нибуть из меня и получиться дельное.

есть два варианта:
1 есть штатная разработка заводом электроного зажигания.ставится за место кулачков на улитку.увельчивается искра в несколько раз и увеличивается тега,но есть проблема с оборотами!
2 берём комутатор от 2109 и дадчик оборотов каленвала от газели(волги) двигатель 406.дачик ставим бод улитку.проблем с оборотами нет проверено!сам разробатовал и проверял.

ps:интересуют подробности по второму варианту,пешите отвечу!

_________________
учюсь всегда буду учиться и может что нибуть из меня и получиться дельное.

Сборка печатных плат от $30 + БЕСПЛАТНАЯ доставка по всему миру + трафарет

есть два варианта:
1 есть штатная разработка заводом электроного зажигания.ставится за место кулачков на улитку.увельчивается искра в несколько раз и увеличивается тега,но есть проблема с оборотами!
2 берём комутатор от 2109 и дадчик оборотов каленвала от газели(волги) двигатель 406.дачик ставим бод улитку.проблем с оборотами нет проверено!сам разробатовал и проверял.

ps:интересуют подробности по второму варианту,пешите отвечу!

Ага а потом когда эта вся электроника откажет тащить его на себе.
У на ещё с советских времен был Турист, зажигание было сделано на магнето от трактора.

Ведущий производитель электрического оборудования компания MORNSUN выпустила серию источников питания на DIN-рейку LI100-20BxxPR3 c выходами на 12, 15, 24 и 48 В. ИП позиционируются для умных домов, а так же используются в составе оборудования для промышленной автоматизации, различных производственных машин, рельсовых систем транспортировки и другого оборудования, работающего в условиях неблагоприятной окружающей среды.

Компания MEAN WELL продолжает активное развитие номенклатуры, осваивая новые направления и обновляя существующую продукцию с учетом возрастающих требований. В настоящий момент в Компэл представлено множество недавно вышедших новинок MEAN WELL.
MEAN WELL выпустил ряд таких новинок как мощные высоковольтные управляемые источники питания, DC/DC-преобразователи со сверхшироким входом (с креплением на DIN-рейку и на шасси), полностью обновил линейку зарядных устройств (ЗУ), DC/AC-преобразователей (инверторов) и ИБП для охранно-пожарных систем. Кроме того, выпущены специальные источники питания с выходным напряжением в виде ШИМ для светодиодных лент и модулей управляемых по DALI2 и 0…10 В, а также другая продукция.

_________________
учюсь всегда буду учиться и может что нибуть из меня и получиться дельное.

как уже песали выше,электроника с нежает напругу в генераторере-диностартере.и соответственно увеличеваеться искра,что приводит более лучшей и стобильной работе,и соответствено улучшению тяги в несколько раз.

зы;у меня радной генератор снят так как он очень тяжолый!за место него стоит от мопеда и мне его вполне хвотает.карбюратор от явы и тем самым я добился ещё большей мощности,тяги и соответственно изо того что я выкинул штатный диностартер,движок как открыл второе дыхание и мгновенно наберает обороты

_________________
учюсь всегда буду учиться и может что нибуть из меня и получиться дельное.

_________________
Терпение – это искусство надеяться (Л. Вовенарг)

_________________
учюсь всегда буду учиться и может что нибуть из меня и получиться дельное.

А Лучше Фото ! А то может и нет ничего !

Я применяю в своей работе коммутаторы для контактной-транзисторной системы зажигания и получаеться без особого колхоза !

_________________
учюсь всегда буду учиться и может что нибуть из меня и получиться дельное.

как уже песали выше,электроника с нежает напругу в генераторере-диностартере.и соответственно увеличеваеться искра,что приводит более лучшей и стобильной работе,и соответствено улучшению тяги в несколько раз.

зы;у меня радной генератор снят так как он очень тяжолый!за место него стоит от мопеда и мне его вполне хвотает.карбюратор от явы и тем самым я добился ещё большей мощности,тяги и соответственно изо того что я выкинул штатный диностартер,движок как открыл второе дыхание и мгновенно наберает обороты

как уже песали выше,электроника с нежает напругу в генераторере-диностартере.и соответственно увеличеваеться искра,что приводит более лучшей и стобильной работе,и соответствено улучшению тяги в несколько раз.

зы;у меня радной генератор снят так как он очень тяжолый!за место него стоит от мопеда и мне его вполне хвотает.карбюратор от явы и тем самым я добился ещё большей мощности,тяги и соответственно изо того что я выкинул штатный диностартер,движок как открыл второе дыхание и мгновенно наберает обороты

_________________
учюсь всегда буду учиться и может что нибуть из меня и получиться дельное.

Схема бесконтактного зажигания муравей от ваз 2108

То, что бесконтактное зажигание реально нужная штука — никого убеждать не надо. Его ставит каждый владелец авто-мототехники буквально на все, что движется, даже на горбатые запорожцы.
Но если погуглить на предмет установки БСЗ на «Муравей», то вылезает полный треш.
Кто-то придумал прикручивать круглую шторку прямо на вал, что конечно логично. Но вот места для самого датчика там мало, в итоге кожух подвергается дикому болгаркингу, и весь этот ад торчит снаружи мотора.
Выглядит очень некрасиво, и если в «Муравье» может и ничего, то на Туле точно смотрится колхозно.
Данное решение требует изготовления оси крепления шторки, а саму шторку предлагается изготавливать так:

Все видео на ютубе посвящены именно этой реализации.
Мне удалось найти только один ролик, где вскользь показан мотор с БСЗ, у которого ничего не торчит из кожуха, но как именно автор это сделал — осталось за кадром.

Купив компоненты восьмерочного зажигания и поигравшись с ними, каждый может убедиться, что размеры и углы на приведенном выше чертеже шторки — это полная ерунда. Они абсолютно не нужны, искра проскакивает, даже если шебуршить в прорези датчика жалом шлицевой отвертки.
Фактически, при установке БСЗ нужно знать всего 2 вещи:
1) Искра проскакивает, когда шторка наполовину приоткрывает датчик.
2) Для мотора «Муравья» этот момент должен произойти за 3 мм до ВМТ.
Все, этой информации достаточно для установки БСЗ.
Сняв кожух крыльчатки и осмотрев возможные места крепления, стало ясно, что крепить датчик нужно сверху. Он не помешает потоку воздуха, а места там как раз достаточно для того, чтобы закрепить датчик к картеру, при этом шторку можно прикрепить к маховику.
Здесь варианта два: либо крепить датчик без переходника прямо к картеру, тогда шторку придется делать Z-образной формы, либо крепить датчик через переходник, тогда шторка будет простым уголком.
Я выбрал первый вариант. Просверлил пару отверстий вот тут:

И прикрутил датчик за штатные дырки

Шторку сделал из старого крепления для трехдюймового дисковода. Можно использовать старый корпус от любого десктопа, там хорошая жестянка как раз нужной толщины, и уже есть готовые аккуратные пазы для регулировки положения шторки, если понадобиться.
Для крепления просверлил пару дырок в маховике и нарезал там резьбу М4 (сверлите аккуратнее, чтобы не просверлить насквозь и не повредить обмотку диностартера). Глубина отверстия миллиметров 7.
Для нарезания резьбы удобен длинный вороток, на фото — жестянка, из которой вырезана шторка.

Как все это крутится — понятно из видео

Финальный вид — центральное отверстие кожуха закрыто штатной резинкой, все красиво

Как установить момент зажигания на мотороллере Муравей, чтоб двигатель хорошо работал и заводился

• либо не чему гореть…
• либо не чему поджечь…

Вас интересует второй случай. И так:

• свеча зажигания;
• катушка зажигания с конденсатором;
• прерыватель тока;
• источника тока (аккумуляторной батареи и генератора);
• соединительных проводов.

Когда контакты освободят полоску – в этот момент в свече зажигания произойдёт необходимое нам событие.

Ну, а теперь вращая корпус прерывателя с полоской бумаги зажатой контактами, ловим момент, когда они отпустят полоску.

Этот способ установки момента зажигания хорош тем, что не нужно электропитание системы зажигания.

Мотоблок своими руками из мотоцикла муравей

БСЗ Муравей

Нужно снять решетку вентилятора и металлическое кольцо, которое фиксирует крыльчатку вентилятора.

Следующим шагом будет установка решетки вентилятора на свое место.

Дальше крепим оптический датчик к решетке вентилятора винтами М4*10 мм из комплекта.

Отцентруйте оптический датчик.

Дальше соединяем проводку согласно приложенной схеме из комплекта.

Для нормальной работы БСЗ рекомендуется:

Используйте только высоковольтный провод от автомобиля (так как в наконечниках мотоциклетных проводов встроено сопротивление 10-15 КОМ, что не подходит для БСЗ).

Конденсатор следует снять, он будет затруднять работу коммутатора.

Настройка оптического датчика.

Выставить поршень на 2-3 мм до верхней мертвой точки. Ослабить винты крепления датчика. Подвести датчик по регулировочным вырезам до момента загорания светодиода, что и явлеется моментом искрообразования. Зафиксировать датчик в данном положении винтами. Искрообразование наступает в момент входа шторки модулятора в оптопару.

После настройки датчика поставить на нем и на корпусе метку маркером, что упростит установку и настройку при следующем снятии.

Датчик защищен от влаги, но длительный контакт с водой не желателен.

Периодически проверяйте оптронную пару и протирайте ее от пыли и грязи влажной материей. Не использовать для этого агрессивные растворы.

1) Датчик оптический.

2) Шторка модулятора.

5) Клеммы для соединения проводов.

6) Резиновая шайба-проставка.

7) Инструкция со схемой подключения.

9) Автомобильный высоковольтный провод.

10) Коммутаторная коса.

11) Заглушка на решетку вентилятора.

Инструкция по установке магнето на мотороллер Муравей своими руками, видео

Муравей — универсальный мотороллер, который используется сельскими и городскими жителями в качестве средства передвижения, грузовика и даже трактора. Каждый владелец Муравья рано или поздно задумывается над установкой магнето или бесконтактного зажигания. Подробнее, зачем ставить магнето на Муравей и как выполнить эту задачу, сможете узнать из этого материала.

Целесообразность переделки

Перед тем, как поставить и настроить магнето на скутер, задумайтесь — есть ли смысл? Устройство не решит проблемы с системой зажигания на мотоцикле, по факту владелец транспортного средства столкнется с другими неприятностями.

Руководство по установке магнето

Если решили устанавливать магнето, то мы не можем вас отговорить от этого.

Подробная инструкция по установке представлена ниже:

1. Прикрутить муфту к роторному узлу диностартера. Это можно сделать сверху вентиляторов. Муфту зафиксировать на роторе при помощи четырех потайных болтов, это один из надежных вариантов и предпочтителен, чем использование традиционных винтов.
2. Демонтируйте защитную решетку, расположенную в улитке охлаждения. Ее можно выломать.
3. Выполнив эти действия, нужно будет выровнять эту улитку изнутри. Требуется подровнять ее, чтобы в нее могла войти проставка, для этого используйте круглый напильник.
4. Проставку установите в улитку. По проушинам для фиксации элемента нанесите отметки для будущих отверстий.
5. Когда все отверстия размечены, при помощи дрели просверлите их. В отверстиях необходимо нарезать резьбу, чтобы можно было закрутить болты М6.
6. Произведите монтаж магнето и соберите узел.

Цена вопроса

Как было сказано, покупка магнето — удовольствие не из дешевых. При необходимости можете купить б/у устройство, его стоимость будет составлять от 1500 рублей и выше.

Мысль оборудовать свою «Тулу» «нормальным» генератором, а заодно установить бесконтактное зажигание появилась тогда, когда династартер начал подавать признаки скорой кончины. Я решил использовать самый со временный генератор — модели 2МК208 мощностью 90 Вт от ковровских мотоциклов. Установив его, я не только забыл о проблеме регулировки контактов прерывателя, но и существенно — на 10 килограмм уменьшил вес мотоцикла. Как всегда, при подобных модернизациях потребовался переходник — планшайба для крепления генератора от «Совы» на «тульский» картер. Желательно, выточить эту деталь из дюраля — она и легче, и не по ржавеет. Чтобы уменьшить общее число деталей и использовать «родные» болты крепления, планшайбу сделал такой, что она одновременно служит еще и корпусом правого сальника коленчатого вала. Доработке подверглись и де тали самого генератора. Так, по садочное место ротора пришлось проточить под конус 1:10, а также просверлить в нем отверстие 022 мм, глубиной 19 мм под специальный болт . В крышке статора генератора расточил центральное отверстие до 040 мм. Одно из неоспоримых достоинств двигателя «Тулы» — принудительное охлаждение. Пусть он издает много шуму, но зато я уверен, что мотор никогда не перегревается. Чтобы сохранить расположение крыльчатки вентилятора в «исторической» плоскости вращения, закрепил ее к ротору генератора через дистанционную шайбу . Одна из сторон шайбы имеет пазы для «стыковки» с ротором, с другой — шесть отверстий с резьбой Мб для крепления крыльчатки. Фиксирует весь этот «бутерброд» (дистанционная шайба-ротор) спец. болт на цапфе коленчатого вала . Он затягивается обычным бородком. Когда все детали готовы, установить новый генератор — пара пустяков. Остается приобрести коммутатор, катушку зажигания, реле указателей поворотов и замок зажигания от «Совы» или «ЗиДа». Схему электропитания собрал по образу и подобию ковровских мотоциклов. Осенью 1999 года эта переделка обошлась мне в 1000 руб. лей. «Совиную» «электрику» покупал в магазине, а токарные детали заказывал точить (на коммерческой основе) на заводе. Если кто-то считает это дорогостоящим мероприятием, скажу: один только новый дина- стартер для «Тулы» с электронным зажиганием стоит 700 руб. лей. Но ведь у всех есть друзья, а у них — друзья друзей. Среди них найдутся и токари, и фрезеровщики. Да и сами блоки от «Совы» можно найти «бэушные», тогда и цена переделки станет ниже. Моя «Тула» после модернизации «похудела» и избавилась от вибраций на высоких оборотах. Совершенно уверен в том, что я совсем не зря потратил деньги. «

Вот все что удалось мне нарыть! Пробовать буду делать не ранше марта так что фото будет не скоро. Ниже фото движка с муравья там стоит зажигание от восхода такое же как нужно нам. Тока там не стоит вентелятор(почему незнаюфото винете нашел отдельно).

ВНИМАНИЕ: Производитель ГАРАНТИРУЕТ работу всего комплекта при первичной установке. Всё оборудование и его элементы 100% проверены перед отправкой. Крайне важно полностью прочитать инструкцию по установке, проверить отсутствие проблем и КЗ остального электрооборудования, использовать ТОЛЬКО с исправным АКБ. Гарантия на расходные материалы комплекта ( коммутатор, катушка) составляет 14 дней с момента получения. Хотя коммутатор и катушка так же протестированы, но определенный гарантированный срок их работы на двигателе данного типа гарантировать невозможно, т.к. заводом предназнчены для установки на 4Т двигателях а/м. Если что-то не работает сразу, то 99.9% проблема в неправильной установке, либо повреждениях, вызванные ошибками в установке или работе другого оборудования. При гарантийном обслуживании все транспортные расходы на доставку комплекта до сервиса и обратно оплачиваются покупателем. Вы принимаете данные условия при покупке и соглашаетесь с ними. Если не уверены в своих силах, либо не согласны с условиями гарантии, то просьба воздержаться от покупки.

Система бесконтактного электронного зажигания Муравей, Тула.

Оптимальным решением для качественной работы двигателя является применение так называемых бесконтактных электронных систем зажигания (БЭСЗ).

Самым главным преимуществом бесконтактной системы зажигания, по сравнению с контактной, является подача куда большей энергии на свечу зажигания, благодаря чему существенно увеличивается искра, столь необходимая для сгорания топлива. Таким образом, улучшается сгорание топливовоздушной смеси, что сказывается на мощности двигателя.

Не менее важным является и то, что форма и стабильность импульсов на всех диапазонах работы двигателя существенно улучшается. Это достигается тем, что вместо контактной системы зажигания используют оптический датчик, который нужен для формирования управляющих импульсов электронному коммутатору. Таким образом, улучшается не только мощность и приемистость двигателя, но также снижается расход топлива.

Третьим достоинством и преимуществом бесконтактной системы зажигания является ее неприхотливость и низкая потребность в техническом обслуживании. Ее надо настроить один раз и все. В то время как контактная система требовательна к техническому обслуживанию и настройке.

Состав комплекта системы бесконтактного электронного зажигания Муравей, Тула.

3500-4000 витков проводом 0.14 осталось еще половина катушки пустой(хватит еще витков на 400-500 толстым проводом), могу ли я намотать туда еще обмотку световую? Нужно подзаряжать акб от упса (от акб будет запитана светодиодная фара где то ватт 20) будет ли это работать и как будет с углом зажигания не уплывет?

Константин 23

ст. матрос

3500-4000 витков проводом 0.14 осталось еще половина катушки пустой(хватит еще витков на 400-500 толстым проводом), могу ли я намотать туда еще обмотку световую? Нужно подзаряжать акб от упса (от акб будет запитана светодиодная фара где то ватт 20) будет ли это работать и как будет с углом зажигания не уплывет?

vovan944

капитан 1-го ранга

3500-4000 витков проводом 0.14 осталось еще половина катушки пустой(хватит еще витков на 400-500 толстым проводом), могу ли я намотать туда еще обмотку световую? Нужно подзаряжать акб от упса (от акб будет запитана светодиодная фара где то ватт 20) будет ли это работать и как будет с углом зажигания не уплывет?

Щас так и есть на электронике за ручку дернул и брррррр. холостые как на дизеле каждый такт слышно родного династартера нет и в маховике дорожки щеток предыдущий хозяин продырявил болтом. вот и хочу для питания фары сделать мини генератор. а за династартер хотят очень много денег.
а магнето стояло уже.

схема кстати вот по которой делал. только R1 ставил 30 Ом.

Вложения

Константин 23

ст. матрос

3500-4000 витков проводом 0.14 осталось еще половина катушки пустой(хватит еще витков на 400-500 толстым проводом), могу ли я намотать туда еще обмотку световую? Нужно подзаряжать акб от упса (от акб будет запитана светодиодная фара где то ватт 20) будет ли это работать и как будет с углом зажигания не уплывет?

Щас так и есть на электронике за ручку дернул и брррррр. холостые как на дизеле каждый такт слышно родного династартера нет и в маховике дорожки щеток предыдущий хозяин продырявил болтом. вот и хочу для питания фары сделать мини генератор. а за династартер хотят очень много денег.
а магнето стояло уже.

Электронное зажигание на мотороллеры ТулаМашЗавод (Тула, Турист, Тулица, Муравей).

Нужно снять решетку вентилятора и металлическое кольцо, которое фиксирует крыльчатку вентилятора.

Следующий шаг — закрепляем винтами М4*6 мм шторку модулятора на место эксцентрика.

Следующий шаг — это установка резиновой шайбы из комплекта. Шайба устанавливается под металлическое кольцо фиксации крыльчатки вентилятора.

Следующим шагом будет установка решетки вентилятора на свое место.

Дальше крепим оптический датчик к решетке вентилятора винтами М4*10 мм из комплекта.

Отцентруйте оптический датчик.

Дальше соединяем проводку согласно приложенной схеме из комплекта.

Для нормальной работы БСЗ рекомендуется:

Используйте только высоковольтный провод от автомобиля (так как в наконечниках мотоциклетных проводов встроено сопротивление 10-15 КОМ, что не подходит для БСЗ).

Конденсатор следует снять, он будет затруднять работу коммутатора.

Настройка оптического датчика.

Выставить поршень на 2-3 мм до верхней мертвой точки. Ослабить винты крепления датчика. Подвести датчик по регулировочным вырезам до момента загорания светодиода, что и явлеется моментом искрообразования. Зафиксировать датчик в данном положении винтами. Искрообразование наступает в момент входа шторки модулятора в оптопару.

После настройки датчика поставить на нем и на корпусе метку маркером, что упростит установку и настройку при следующем снятии.

Последний шаг — закрыть датчик заглушкой. Заглушка и резиновая шайба-проставка являются защитой датчика от света, пыли и влаги.

Датчик защищен от влаги, но длительный контакт с водой не желателен.

При езде по высокой траве внутрь за решетку может попадать трава и мусор — это может затруднить работу датчика.

Периодически проверяйте оптронную пару и протирайте ее от пыли и грязи влажной материей. Не использовать для этого агрессивные растворы.

1) Датчик оптический.

2) Шторка модулятора.

3) Винт крепления датчика М4*10 — 2 шт.

4) Винт крепления шторки модулятора М4*6 — 2 шт.

Как установить момент зажигания на мотороллере Муравей, чтоб двигатель хорошо работал и заводился

• либо не чему гореть…
• либо не чему поджечь…

Вас интересует второй случай. И так:

• свеча зажигания;
• катушка зажигания с конденсатором;
• прерыватель тока;
• источника тока (аккумуляторной батареи и генератора);
• соединительных проводов.

Когда контакты освободят полоску – в этот момент в свече зажигания произойдёт необходимое нам событие.

Ну, а теперь вращая корпус прерывателя с полоской бумаги зажатой контактами, ловим момент, когда они отпустят полоску.

Этот способ установки момента зажигания хорош тем, что не нужно электропитание системы зажигания.

Мотоблок своими руками из мотоцикла муравей

БСЗ Муравей

Нужно снять решетку вентилятора и металлическое кольцо, которое фиксирует крыльчатку вентилятора.

Следующий шаг — закрепляем винтами М4*6 мм шторку модулятора на место эксцентрика.

Следующий шаг — это установка резиновой шайбы из комплекта. Шайба устанавливается под металлическое кольцо фиксации крыльчатки вентилятора.

Следующим шагом будет установка решетки вентилятора на свое место.

Дальше крепим оптический датчик к решетке вентилятора винтами М4*10 мм из комплекта.

Отцентруйте оптический датчик.

Дальше соединяем проводку согласно приложенной схеме из комплекта.

Для нормальной работы БСЗ рекомендуется:

Используйте только высоковольтный провод от автомобиля (так как в наконечниках мотоциклетных проводов встроено сопротивление 10-15 КОМ, что не подходит для БСЗ).

Конденсатор следует снять, он будет затруднять работу коммутатора.

Настройка оптического датчика.

Выставить поршень на 2-3 мм до верхней мертвой точки. Ослабить винты крепления датчика. Подвести датчик по регулировочным вырезам до момента загорания светодиода, что и явлеется моментом искрообразования. Зафиксировать датчик в данном положении винтами. Искрообразование наступает в момент входа шторки модулятора в оптопару.

После настройки датчика поставить на нем и на корпусе метку маркером, что упростит установку и настройку при следующем снятии.

Последний шаг — закрыть датчик заглушкой. Заглушка и резиновая шайба-проставка являются защитой датчика от света, пыли и влаги.

Датчик защищен от влаги, но длительный контакт с водой не желателен.

При езде по высокой траве внутрь за решетку может попадать трава и мусор — это может затруднить работу датчика.

Периодически проверяйте оптронную пару и протирайте ее от пыли и грязи влажной материей. Не использовать для этого агрессивные растворы.

1) Датчик оптический.

2) Шторка модулятора.

3) Винт крепления датчика М4*10 — 2 шт.

4) Винт крепления шторки модулятора М4*6 — 2 шт.

5) Клеммы для соединения проводов.

6) Резиновая шайба-проставка.

7) Инструкция со схемой подключения.

9) Автомобильный высоковольтный провод.

10) Коммутаторная коса.

11) Заглушка на решетку вентилятора.

Инструкция по установке магнето на мотороллер Муравей своими руками, видео

Муравей — универсальный мотороллер, который используется сельскими и городскими жителями в качестве средства передвижения, грузовика и даже трактора. Каждый владелец Муравья рано или поздно задумывается над установкой магнето или бесконтактного зажигания. Подробнее, зачем ставить магнето на Муравей и как выполнить эту задачу, сможете узнать из этого материала.

Целесообразность переделки

Перед тем, как поставить и настроить магнето на скутер, задумайтесь — есть ли смысл? Устройство не решит проблемы с системой зажигания на мотоцикле, по факту владелец транспортного средства столкнется с другими неприятностями.

Руководство по установке магнето

Если решили устанавливать магнето, то мы не можем вас отговорить от этого.

Подробная инструкция по установке представлена ниже:

1. Прикрутить муфту к роторному узлу диностартера. Это можно сделать сверху вентиляторов. Муфту зафиксировать на роторе при помощи четырех потайных болтов, это один из надежных вариантов и предпочтителен, чем использование традиционных винтов.
2. Демонтируйте защитную решетку, расположенную в улитке охлаждения. Ее можно выломать.
3. Выполнив эти действия, нужно будет выровнять эту улитку изнутри. Требуется подровнять ее, чтобы в нее могла войти проставка, для этого используйте круглый напильник.
4. Проставку установите в улитку. По проушинам для фиксации элемента нанесите отметки для будущих отверстий.
5. Когда все отверстия размечены, при помощи дрели просверлите их. В отверстиях необходимо нарезать резьбу, чтобы можно было закрутить болты М6.
6. Произведите монтаж магнето и соберите узел.

Цена вопроса

Как было сказано, покупка магнето — удовольствие не из дешевых. При необходимости можете купить б/у устройство, его стоимость будет составлять от 1500 рублей и выше.

Муравей ТГ 200 создан на базе своего легкового предшественника Тула Т-200. Принципиальная схема проводки не имеет сложных узлов и подходит к аналогам мотороллера Муравей ТГ 200: ТГ-200Ф, ТГ-200И, ТГА 200, ТГА 200-01.

1. Указатели поворотов
2. Аккумулятор скутера
3. Спидометр
4. Подсветка спидометра
5. Свеча зажигания
6. Катушка зажигания
7. Конденсатор
8. Кнопки дальнего света и звукового сигнала
9. Переднее габаритное освещение
10. Фара ближнего и дальнего света
11. Переключатель указателей поворотов
12. Звуковой сигнал
13. Реле указателя поворотов
14. Коммутатор
15. Включатель габаритного освещения
16. Индикатор зарядки аккумулятора
17. Индикатор нейтральной передачи
18. Датчик нейтральной передачи
19. Муфта сцепления
20. Стартер двигателя мотороллера
21. Прерыватель
22. Замок зажигания
23. Предохранитель
24. Включатель стоп-сигнала
25. Реле-регулятор
26. Колодка коммутатора
27. Лампа стоп-сигнала
28. Лампа заднего габаритного освещения

Генератор от Оки на Муравей Подробнее

самодельный генератор на мотороллере муравей.AVI Подробнее

Отзыв о генераторе от жигулей на мотороллер муравей Подробнее

Генератор от ваз на муравей Подробнее

Установка наружного генератора от ЗАЗ на Иж Муравей Подробнее

Как подключить генератор с трактора на мотороллер муравей Подробнее

Генератор с трактора на мотороллер муравей Подробнее

Генератор ( династартер ) Муравей ( Тула ) Подробнее

Грузовой мотороллер МУРАВЕЙ с автомобильным зажиганием и гениратором Подробнее

Автомобильные колеса на Муравей Подробнее

Переделка реле зарядки на муравье. Подробнее

зажигание от скутера на муравей своими руками. максимально упрощённо . Подробнее

Моё Реле Защиты на Мотороллер Муравей. Подробнее

Автомобильные колеса на муравей | Моторага Подробнее

мотороллер муравей бсз от ваз 2108 Подробнее

Муравей с мостом , и кпп от жигулей. Подробнее

Мотороллер ТУЛИЦА. Ремонтируем и переделываем. ч5 Подробнее

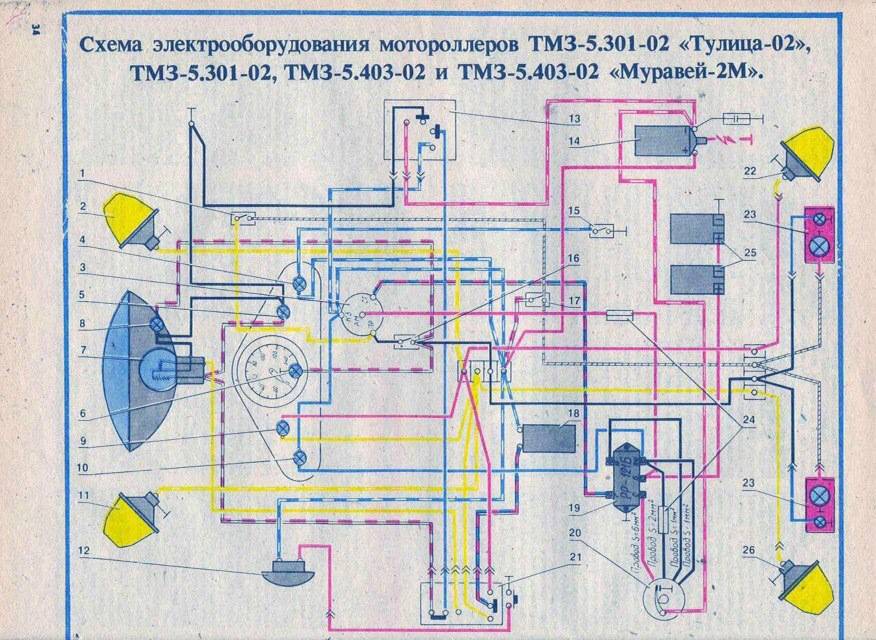

Электросхема мотороллера Муравей 2М

Электрическая проводка мотороллера Муравей 2 и 2М (прототип – Тулица 2) находится внизу скутера. Грузопассажирский вариант немного отличается по внешности и по схеме электрооборудования. Более детальная схема электроснабжения Муравей 2М позволяет производить ремонт и тюнинг электрооборудования скутера.

1. Указатели поворотов
2. Фара
3. Контрольная лампочка (красная) работы династартера в генераторном режиме
4. Контрольная лампа (зеленая) включения нейтрали
5. Контрольная лампа (оранжевая) работы указателей поворотов
6. Контрольная лампа (синяя) включения дальнего света фары и лампа подсветки шкалы спидометра
7. Звуковой сигнал
8. Реле-прерыватель света
9. Выключатель габаритных огней
10. Выключатель зажигания и выключатель стоп-сигнала ручного тормоза
11. Переключатель дальнего/ближнего света и указателей поворотов
12. Реле-регулятор
13. Династартер
14. Переключатель день/ночь с аварийным выключением двигателя
15. Прерыватель
16. Предохранители
17. Конденсатор
18. Катушка зажигания
19. Свеча зажигания
20. Включатель контрольной лампы включения нейтрали
21. Аккумуляторные батареи ЗМТР-10
22. Выключатель стоп-сигнала ножного тормоза
23. Задний фонарь со стоп сигналом

До полного совершенства диностартеру как девайсу также далеко как нашему заводу ВАЗ до премиум сегмента. Но если хотя бы раз в сезон провести грамотное обслуживание коллекторного узла, коммутационной аппаратуры, аккумуляторной батареи, то при всех своих врожденных недостатках, диностартер способен прослужить очень и очень долго вплоть до 30 000 км, а то и больше.

Электросхема на мотоцикл Муравей

Электрические схемы соединений обычно довольно сложные и требуют особых навыков для того, чтобы разобраться с проводами и назначением того или иного элемента. Но мотоцикл Муравей довольно простой по конструкции, поэтому его электросхема очень проста.

По большей части мотоцикл Муравей предназначен для перевоза больших грузов, поэтому его не оборудовали особыми световыми деталями. Но самое необходимое у него есть, и схема соединений поможет вам разобраться в поломке или настроить проводку. По большей части схема может понадобиться из-за нарушения в работе основных элементов движения.

Во-первых, при запуске холодного или уже хорошо прогретого могут возникнуть проблемы в работе лампочек или других соединительных приборов. Для решения проблемы визуального осмотра может не хватить и понадобиться электросхема.

В ремонте тоже пригодится:

• Как сделать замеры под пластиковое окно
• Плохо светят фары меган 2
• Чем сделать фасад дома недорого

Основные неисправности

• Механические, обусловленные естественным износом, сгоранием обмоток, разрушением контактных групп
• Конструкционные, обусловленные особенностями конструкции
• Неисправности реле-регулятора, которые приводят к отказу диностартера

Самые неприятные неисправности связаны с механикой: сгорание обмоток, межвитковое замыкание, износ или разрушением коллектора. Остальные механические неисправности такие как износ или зависание щеток, загрязнение коллектора, обрыв или окисление проводов и клемм устраняются достаточно легко.

Диагностика

Первый признак, что в диностаретере или реле-регуляторе что-то сгорело, коротнуло или разрушилось — это когда ни с того ни сего прямо посреди дороги у вас загорается лампа контроля заряда аккумуляторной батареи.

Если с вами такое произошло, то первое что нужно будет сделать — это осмотреть провода идущие от диностартера к реле-регулятору, проверить предохранитель, снять крышку с реле-регулятора и хотя бы визуально определить целостность его элементов, снять ротор посмотреть, что с щетками и коллектором и если ничего подозрительного там не обнаружится — обратится за помощью к очень грамотному электрику.

Смотрите также

Комментарии 36

Здравствуйте скажите как зарекомендовал себя двигатель Брайт?Хочу подобный поставить на самоделку но что-то информации по нему в Интернете не нашёл.

Стал тихим (по шуму)и экономичным? А ведь классная идея переоборудовать и двухколесные электроны и туристы

По шуму наверное так же, все зависит от глушителя, у меня он самодельный. Но звук выхлопа приятнее, сразу слышно что мощный двигатель работает, напоминает мощные Японские мотоциклы.

огромное спасибо за ваш опыт…очень пригодиться мне)))

Себе на муравья поставил 125 кубиков 4тактник, пришлось редуктор зеркально собирать, что бы звезда была с другой стороны, переключение передач под родную ножку, выхлоп на него самодельный, теперь можно на муравье тихо подкрастся к человеку и его не слышно, заводится с пол тычка и не паришся со свечками, акум нужен только для запуска с кнопочки, работает, без акума,

Электрические схемы соединений обычно довольно сложные и требуют особых навыков для того, чтобы разобраться с проводами и назначением того или иного элемента. Но мотоцикл Муравей довольно простой по конструкции, поэтому его электросхема очень проста.

По большей части мотоцикл Муравей предназначен для перевоза больших грузов, поэтому его не оборудовали особыми световыми деталями. Но самое необходимое у него есть, и схема соединений поможет вам разобраться в поломке или настроить проводку. По большей части схема может понадобиться из-за нарушения в работе основных элементов движения.

Во-первых, при запуске холодного или уже хорошо прогретого могут возникнуть проблемы в работе лампочек или других соединительных приборов. Для решения проблемы визуального осмотра может не хватить и понадобиться электросхема.

Как можно медленнее поворачивайте коленчатый вал против часовой стрелки и одновременно тяните бумажку. За счет этого действия происходит движение поршня, передающее вращательный момент на маховик.

В-третьих, происходит обеспечение фар мотороллера током, который необходим в темное время суток, а также происходит обеспечение стоп сигнала и поворотов электричеством.

Obe3obPasha Один комментарий Электрические схемы соединений обычно довольно сложные и требуют особых навыков для того, чтобы разобраться с проводами и назначением того или иного элемента. МУРАВЕЙ ПОДПИСЧИКА→Ч2: Тормоза и электрика (финал)

Всю остальную модернизацию автор разместил в специальном ящике, прикрепленном к борту мотороллера рис.

Контакты Модернизация электрооборудования грузового мотороллера Муравей-2 Сегодня актуальна экономия топлива, а также использование в сельском и дачном хозяйстве малых транспортных средств. Итак, как выставить зажигание на мотороллере Муравей: Выверните свечу зажигания и выставьте поршень в верхнюю мертвую точку далее ВМТ.

Всю остальную модернизацию автор разместил в специальном ящике, прикрепленном к борту мотороллера рис.

Подключение

На этом транспортном средстве, как и на всех других легких мотомашинах, установлен двухтактный двигатель. Во-первых, происходит воспламенение горючей смеси в цилиндре двигателя, благодаря которой происходит ход поршня и далее передается вращательно движение на маховик. Думаю, что Тульскому мотозаводу следует хотя бы часть машин комплектовать современным стартером от мотоколяски СЗА и генератором переменного тока. Новая схема обеспечивает надежный пуск двигателя и достаточный заряд аккумуляторной батареи.

Думаю, что Тульскому мотозаводу следует хотя бы часть машин комплектовать современным стартером от мотоколяски СЗА и генератором переменного тока. Все оборудование имеет отличную изоляцию, исключающую возможность замыкания и вред водителю.

По большей части мотоцикл Муравей предназначен для перевоза больших грузов, поэтому его не оборудовали особыми световыми деталями.

Запуск холодного и прогретого двигателя.

Диагностика

Первый признак, что в диностаретере или реле-регуляторе что-то сгорело, коротнуло или разрушилось — это когда ни с того ни сего прямо посреди дороги у вас загорается лампа контроля заряда аккумуляторной батареи.

Если с вами такое произошло, то первое что нужно будет сделать — это осмотреть провода идущие от диностартера к реле-регулятору, проверить предохранитель, снять крышку с реле-регулятора и хотя бы визуально определить целостность его элементов, снять ротор посмотреть, что с щетками и коллектором и если ничего подозрительного там не обнаружится — обратится за помощью к очень грамотному электрику.

Можно попробовать выявить неисправность самостоятельно и в рамках этой статьи можно было бы описать все этапы проверки, в том числе авторские наработки, но этим заниматься никто из вас не будет. В лучшем случае потыкаете пару раз тестером и забросите вы это дело, а то и вопрете вместо диностартера магнету.

Второй верный признак, что с вашим диностартером полный порядок, но просто пришло время его обслужить — это когда на холостых и малых оборотах двигателя контрольная лампа заряда начинает сначала слегка помигивать, потом начинает гореть более устойчиво и через некоторое время начинает гореть в полный накалом во всем диапазоне оборотов работы двигателя.

Как в первом так и втором случае без разборки диностартера о его состоянии мало что можно узнать, поэтому при любых нареканиях на его работу засучиваем рукава, готовим инструмент и приступаем.

Электросхема мотороллера Муравей ТГ 200

По большей части схема может понадобиться из-за нарушения в работе основных элементов движения.

Как выставить зажигание на мотороллер Муравей за 5 простых действий? Вставьте через отверстие, из которого была выкручена свеча, стержень и уприте его в головку поршня. И последней причиной использования нижеприведенной схемы является проверка маховика, который получает вращающий момент при движении поршня. Как выставить зажигание на мотороллер Муравей за 5 простых действий? В-третьих, происходит обеспечение фар мотороллера током, который необходим в темное время суток, а также происходит обеспечение стоп сигнала и поворотов электричеством. К недостаткам такого решения следует отнести повышенные требования к чистоте контактов, так как масло, грязь и пыль, оказавшиеся между контактами, уже не выгорают, как это было при обычной системе зажигания.

Все что вам понадобится — это очень тонкая бумага, узкий стержень и набор ключей. Когда бумажка освободится при опускании поршня на глубину сделанной отметки, зажигание будет правильно выставлено. Поскольку напряжение на свече возрастет с 17 до

Но самое необходимое у него есть, и схема соединений поможет вам разобраться в поломке или настроить проводку. Когда бумажка освободится при опускании поршня на глубину сделанной отметки, зажигание будет правильно выставлено. Подача тока на осветительные приборы и сигнальные знаки поворотники, габариты, стоп-сигналы. Схема электрическая мотороллера Муравей электрооборудование Схема электрическая мотороллера муравей электрооборудование Электрооборудование мотороллера Муравей используется в основном по трем направлениям.

Свежие записи

Электрооборудование мотороллера Муравей надежно крепится на кузове мотороллера и имеет хорошую изоляцию, поэтому вероятность короткого замыкания ничтожно мала. За счет этого действия происходит движение поршня, передающее вращательный момент на маховик. Вставьте через отверстие, из которого была выкручена свеча, стержень и уприте его в головку поршня. По большей части мотоцикл Муравей предназначен для перевоза больших грузов, поэтому его не оборудовали особыми световыми деталями.
Но мотоцикл Муравей довольно простой по конструкции, поэтому его электросхема очень проста. Тем не менее, для нахождения возникшей проблемы, под рукой необходимо держать тестер. По большей части мотоцикл Муравей предназначен для перевоза больших грузов, поэтому его не оборудовали особыми световыми деталями. Разумеется, для этого необходимо иметь специальный тестер, благодаря которому всегда можно определить неисправность того или иного монтажного узла или детали.

Целесообразность переделки

Перед тем, как поставить и настроить магнето на скутер, задумайтесь – есть ли смысл? Устройство не решит проблемы с системой зажигания на мотоцикле, по факту владелец транспортного средства столкнется с другими неприятностями.

Читать дальше: Ошибка p1150 lexus rx300

Схема электрооборудования мотороллера Муравей

Хай! Данная электросхема оборудования Муравей пригодится тем, кто восстанавливает старенькие советские мотороллеры. На нашем сайте Все о мото такие механики-байкеры найдут много полезных изображений, а также текстов с советами относительно тюнинга железных коней и т.п.

Знаменитый отечественный мотороллер в наши дни стал редкостью. Лишь порой он встречается на бескрайних дорогах великой родины. Купить его можно за относительно небольшие деньги. На этом мотосайте вы можете изучить технические характеристики этого хозяйственного транспорта.

Разъяснения к схеме электро проводки Муравей мото :

1) Указатели поворотов с лампочками.2) АКБ (аккумулятор).3) Спидометр мотороллера.4) Лампочка подсветки циферблата спидометра.5) Свеча системы зажигания мото.6) Катушка системы зажигания.7) Конденсатор системы зажигания.8) Механизм включения/выключения дальнего света, а также звукового сигнала. 9) Лампочка переднего габаритного освещения.10) Лампочка главного освещения (ближний/дальний свет).11) Переключатель указателей поворота.

12) Устройство воспроизведения звукового сигнала.

13) Реле указателей поворота мотороллера.14) Коммутатор.15) Включатель лампочек ночной подсветки.16) Контрольная лампочка идентификации работы генератора.17) Контрольная лампочка идентификации включения нейтральной передачи. 18) Механизм идентификации включения нейтральной передачи в КПП.19) Муфта сцепления мото.20) Династартер байка.21) Прерыватель работы системы зажигания советского мотороллера.22) Замок системы зажигания.23) Предохранитель системы зажигания.24) Включатель/выключатель работы стоп-сигнала.25) Реле-регулятор мото Муравей.26) Колодка коммутатора.27) Лампочка стоп-сигнала.

28) Задняя габаритная лампочка.

Электросхема на мотоцикл Муравей

Электрические схемы соединений обычно довольно сложные и требуют особых навыков для того, чтобы разобраться с проводами и назначением того или иного элемента. Но мотоцикл Муравей довольно простой по конструкции, поэтому его электросхема очень проста.

По большей части мотоцикл Муравей предназначен для перевоза больших грузов, поэтому его не оборудовали особыми световыми деталями. Но самое необходимое у него есть, и схема соединений поможет вам разобраться в поломке или настроить проводку. По большей части схема может понадобиться из-за нарушения в работе основных элементов движения.

Во-первых, при запуске холодного или уже хорошо прогретого могут возникнуть проблемы в работе лампочек или других соединительных приборов. Для решения проблемы визуального осмотра может не хватить и понадобиться электросхема.

В ремонте тоже пригодится:

• Как сделать замеры под пластиковое окно
• Плохо светят фары меган 2
• Чем сделать фасад дома недорого

Проверка обмоток статора

Отворачиваем болты крепления статора, обстукиваем его по кругу деревянной киянкой, снимаем с двигателя, переворачиваем его проводами к себе, переводим тестер в режим прозвонки, подключаем щупы тестера к двум крайним правым выводам обмоток, если тестер запищит — обрыва обмоток нет.

Тоже самое проделываем с оставшимися двумя проводами: переводим тестер в режим прозвонки, подключаем щупы тестера к концам проводов, если тестер запищит — обрыва обмотки нет.

После проверки обмоток на обрыв — проводим дополнительную проверку статора на пробой обмоток: переводим тестер в режим прозвонки, одним щупом поочередно касаемся проводов, вторым — касаемся корпуса статора. Если тестер не запищит — обмотки не пробиты. Если запищит или на экране побегут цифры — обмотки пробиты на массу.

Какое зажигание подходит для мотороллера муравей

ВНИМАНИЕ: Производитель ГАРАНТИРУЕТ работу всего комплекта при первичной установке. Всё оборудование и его элементы 100% проверены перед отправкой. Крайне важно полностью прочитать инструкцию по установке, проверить отсутствие проблем и КЗ остального электрооборудования, использовать ТОЛЬКО с исправным АКБ. Гарантия на расходные материалы комплекта ( коммутатор, катушка) составляет 14 дней с момента получения. Хотя коммутатор и катушка так же протестированы, но определенный гарантированный срок их работы на двигателе данного типа гарантировать невозможно, т.к. заводом предназнчены для установки на 4Т двигателях а/м. Если что-то не работает сразу, то 99.9% проблема в неправильной установке, либо повреждениях, вызванные ошибками в установке или работе другого оборудования. При гарантийном обслуживании все транспортные расходы на доставку комплекта до сервиса и обратно оплачиваются покупателем. Вы принимаете данные условия при покупке и соглашаетесь с ними. Если не уверены в своих силах, либо не согласны с условиями гарантии, то просьба воздержаться от покупки.

Система бесконтактного электронного зажигания Муравей, Тула.

Оптимальным решением для качественной работы двигателя является применение так называемых бесконтактных электронных систем зажигания (БЭСЗ).

Самым главным преимуществом бесконтактной системы зажигания, по сравнению с контактной, является подача куда большей энергии на свечу зажигания, благодаря чему существенно увеличивается искра, столь необходимая для сгорания топлива. Таким образом, улучшается сгорание топливовоздушной смеси, что сказывается на мощности двигателя.

Не менее важным является и то, что форма и стабильность импульсов на всех диапазонах работы двигателя существенно улучшается. Это достигается тем, что вместо контактной системы зажигания используют оптический датчик, который нужен для формирования управляющих импульсов электронному коммутатору. Таким образом, улучшается не только мощность и приемистость двигателя, но также снижается расход топлива.

Третьим достоинством и преимуществом бесконтактной системы зажигания является ее неприхотливость и низкая потребность в техническом обслуживании. Ее надо настроить один раз и все. В то время как контактная система требовательна к техническому обслуживанию и настройке.

Состав комплекта системы бесконтактного электронного зажигания Муравей, Тула.

Как сделать электронное зажигание на муравей

То, что бесконтактное зажигание реально нужная штука — никого убеждать не надо. Его ставит каждый владелец авто-мототехники буквально на все, что движется, даже на горбатые запорожцы. Но если погуглить на предмет установки БСЗ на «Муравей», то вылезает полный треш. Кто-то придумал прикручивать круглую шторку прямо на вал, что конечно логично. Но вот места для самого датчика там мало, в итоге кожух подвергается дикому болгаркингу, и весь этот ад торчит снаружи мотора. Выглядит очень некрасиво, и если в «Муравье» может и ничего, то на Туле точно смотрится колхозно. Данное решение требует изготовления оси крепления шторки, а саму шторку предлагается изготавливать так:

Зажигание От Триммера На Мотороллер Муравей

Зажигание на самокате отвечает за зажигание смеси, которая зажигается свечой в нужное время. Для правильного протекания напряжения ток проходит некоторые стадии преобразования. С момента течения до появления мощной искры происходят интересные процессы. Искра должна возникать в определенные моменты времени, когда поршень почти достигает желаемого положения. Эффективность и эффективность зависят от правильной настройки зажигания.

Высоковольтный специальный провод подается к свече зажигания в тот момент, когда выключатель установлен. В результате искра движется от изолированного к заземленному электроду, расположенному сбоку. Смесь должна быть зажжена эффективно, поэтому искра должна иметь некоторую силу. Как правило, зажигание на скутере должно быть определенной марки. Также важно установить свечу зажигания, соответствующую типу двигателя. Сегодня доступны модели с холодными и горячими свечами, которые необходимо установить на конкретный скутер, который вы можете найти в инструкциях или в понимании профессионалов.

При выборе и установке зажигания на скутере следует учитывать роль катушки и выключателя. В катушке генерируется ток высокого напряжения; это работает по простому принципу индукции. Его конструкция проста, всего две обмотки, которые намотаны вокруг сердечника. Разница между одной и другой обмотками состоит в том, что первичная имеет несколько сотен витков, а вторичная имеет тысячи. Проходя через первичный ток, он образует поле, затем прерывается и исчезает, при этом во вторичной обмотке образуется достаточно высокое напряжение. Напряжение, генерируемое в нужное время, которое устанавливается переключателем, подается на свечу. Его электрод погружен в камеру сгорания.

Зажигание от бензопилы на тулу

На старых моделях зажигание на самокате включало магнит. Бесконтактная система установлена ​​на любом современном скутере, в котором не используются переключающие контакты, поскольку они быстро вышли из строя и часто нуждались в настройке. Переключатель наполнителя состоит из термистора и другой электроники. Принцип работы такой системы на самокате прост, он автономен и вам практически никогда не нужно вмешиваться в его работу, но в жизни есть все, а иногда необходимо его починить.

READ Как Зарядить Леску В Катушку Триммера Видео

В системе зажигания на скутере генератор отвечает за генерирование напряжения требуемой амплитуды в случае определенных оборотов двигателя. Для образования дуги, имеющей силу пробоя воздушной массы в одном миллиметре, напряжение должно быть не менее трех тысяч вольт. Чтобы смесь могла полностью воспламениться, искра не должна исчезнуть в течение определенного времени. Катушка зажигания или катушка зажигания генерирует такое напряжение. Он получает только 100 или 400 вольт и вырабатывает 6 или 20 тысяч вольт, но в такие моменты ток уменьшается. Отверстие редко нуждается в ремонте, оно действительно вечно.

Если коммутатор выполняет свою работу, он передает импульс во времени, который должен иметь строго определенную амплитуду, а также длительность. Многие скутеры оснащены тиристорами, так называемыми конденсаторными системами. Внутри коммутатора был установлен конденсатор, в какой-то момент он излучает ток, он передается на катушку, а именно на ее первичную обмотку. Этот процесс контролируется тиристором. Переключатель для двигателя Honda 18E делает именно это в соответствии с этим принципом и выполняет свою работу. Они установлены на многих моделях китайских мопедов. Некоторые системы зажигания устанавливают специальный импульсный преобразователь. Его целью является преобразование тока от 12 вольт до 300. Такое зажигание на самокате является очень успешной разработкой. При любой частоте вращения двигателя искра всегда будет одинаковой, что устраняет проблемы при запуске или на холостом ходу.

Электросхема мотороллера Муравей 2М

Электрическая проводка мотороллера Муравей 2 и 2М (прототип – Тулица 2) находится внизу скутера. Грузопассажирский вариант немного отличается по внешности и по схеме электрооборудования. Более детальная схема электроснабжения Муравей 2М позволяет производить ремонт и тюнинг электрооборудования скутера.

Скачать электросхему мотороллера Муравей 2М:

До полного совершенства диностартеру как девайсу также далеко как нашему заводу ВАЗ до премиум сегмента. Но если хотя бы раз в сезон провести грамотное обслуживание коллекторного узла, коммутационной аппаратуры, аккумуляторной батареи, то при всех своих врожденных недостатках, диностартер способен прослужить очень и очень долго вплоть до 30 000 км, а то и больше.

Красный нагар на свечах зажигания

Если владелец автомобиля использует различные присадки для топлива или масла, он может заметить, что на свече зажигания образуется красный нагар. Связано это со сгоранием химических добавок, залитых с излишком. Если водитель регулярно использует определенные добавки и замечает, что его свечи зажигания покрываются красным нагаром, в следующий раз рекомендуется сократить количество заливаемых присадок.

Проблема характерна, если в составе присадок, применяемых в автомобиле, имеются добавки марганца или свинца. Если не уделять внимание красному нагару на свече зажигания, на электроде образуется слой, из-за которого снизится вероятность появления искры, что приведет к нестабильной работе двигателя.

При появлении красного нагара на свечах зажигания рекомендуется удалить его, а также произвести замену масла или бензина, в зависимости от того, куда заливалась присадка.

Принципиальная схема

Как выставить зажигание на бензиновом и дизельном авто?
Что касается системы зажигания «Муравья», то ее можно модернизировать самому. Уменьшить ток, проходящий через контакты прерывателя, можно с помощью транзисторного коммутатора ТК-102 (рис.1), который применялся на самых распространенных в прошлом грузовых автомобилях ЗИЛ-130, ГАЗ-53А и др.

Уменьшив таким образом ток в 6-8 раз (до 0,3. ..0,8 А), мы сделаем контакты прерывателя практически вечными. К недостаткам такого решения следует отнести повышенные требования к чистоте контактов, так как масло, грязь и пыль, оказавшиеся между контактами, уже не выгорают, как это было при обычной системе зажигания.

Рис. 1. Схема подключения транзисторного коммутатора ТК-102.

Применение транзисторного коммутатора дает возможность использовать более высоковольтную катушку зажигания Б-114, имеющую большую вторичную обмотку (41500 витков). Поскольку напряжение на свече возрастет с 17 до 25.30 кВ, можно применить свечу с зазором до 1,2 мм, что даст экономию бензина около 30%.

Красный, белый, черный нагар на свечах зажигания: причины, диагностика, устранение проблемы

Свечи зажигания устанавливаются в автомобиле для выполнения двух функций – воспламенения рабочей смеси в камере сгорания и отвода лишнего тепла после детонации. Их грамотная работа серьезно влияет на тяговые свойства двигателя, и если мотор начал нестабильно работать на холостом ходу, с трудом , следует обратить внимание на состояние свечей.

Производители автомобилей прописывают в техническом паспорте информацию о том, как часто необходимо менять свечи зажигания. Но данные значения чаще всего преувеличены в маркетинговых целях, и менять свечи водителю приходится чаще, чем планируют разработчики автомобиля. При возникновении подозрений на неисправность свечей зажигания, проверить их состояние можно довольно просто, обратив внимание на цвет нагара, образованный на электродах. Это позволит определить, какие именно системы автомобиля привели к выходу из строя свечей зажигания.

Маслянистый черный нагар

Ярко выраженный маслянистый черный нагар, образованный в районе резьбовых соединений и на электроде, часто проявляется одновременно с другим симптомом – синим дымом из выхлопной трубы при старте двигателя. Подобный тип нагара на свечах зажигания указывает, что масло в избыточном количестве попадает в камеру сгорания. Это может происходить по одной из следующих причин:

• Износ маслосъемных колпачков на клапане;
• Износ поршневых колец на поршне;
• Износ направляющих втулок клапана.

Как можно видеть, проблема связана с изношенными деталями цилиндро-поршневой группы. При подобных неисправностях требуется заменить изношенные детали.

Бесконтактное зажигание на Тулу ТМЗ. Легко!

Любому любителю отечественной мототехники известно, что родное кулачковое зажигание — редкий шлак, его надо менять. На что менять — вопрос риторический. Разумеется, для нормальной работы нужно ставить бесконтактное оптическое зажигание.

Можно что-то придумать с датчиком Холла, работать будет. Но это уже прошлый век. Самое современное и технологичное решение — оптическое зажигание на основе светодиода.

Нашел продавца в известной отечественной социальной сети, списался. Отзывы хорошие, на кидалово не похоже.

Торговый подход — мой любимый. Эти люди чётко знают, как нужно продавать товар.

Основной товар — сами элементы для оптического зажигания. Хочешь — можешь купить только их, а остальное сгамырить сам.

Не уверен в прямости своих рук — купи расширенный набор, там больше деталюшек, ничего не надо делать самому. Но за некоторыми запчастями придётся сбегать в жигулёвский магазин.

Не хочешь никуда бежать — купи самый богатый набор, там есть аще всё. Этого точно хватит, ничего искать не надо, разве что изоленту.

Я, понятное дело, не стал морщить морду на переплату в 200 рублей, я своё время ценю дороже, и заказал сразу всё, включая горсть свечей, каких-то ремкомплектов и запасных резиночек. Всё, что было в наличии на Тулу.

Чую, что с каждым годом дефицитность всей этой требухи будет только расти. Лучше взять с запасом.

Внимательно изучаем инструкцию. Понеслась! Ничего сложного. Даже правильную резину от квадроцикла было сложнее купить и поставить.

Демонтируем решетку, откручиваем штатное кулачковое зажигание. Прощай, источник нестабильного холостого хода, больше мы тебя не увидим.

Вот, собственно, и самая главная деталь в бесконтактном зажигании — оптический датчик. В центре лежит красивый такой. Для моторов , мотороллер «Муравей», «Тулица» и «Турист») — оно выглядит так. Для мотоциклов ИЖ и мотоколясок СЗД — почти такое же, весьма похожее.

Штатную бобину (катушку зажигания по-умному) и конденсатор тоже выкидываем. В новой системе им места нет.

Первым делом монтируем на маховик шторку хитрой формы из не менее хитрого материала. Два винта, и она на месте.

Потом прикручиваем уплотняющую резинку. Снова два винта, снова всё просто и понятно.

Устанавливаем решетку, а потом прикручиваем сердце бесконтактного зажигания — оптический датчик со светодиодом.

Настало время думать, куда девать коммутатор. Желательно устанавливать его на какую-нибудь массивную железку, чтобы был хороший теплоотвод. Самая массивная железка в Туле — это рама.

Скидываем бак и видим, что под ним очень много места, даже есть весьма пригодная для резьбовой заклепки дырка (товарищи инженеры, простите меня, разумеется, отверстие). Сверлим ещё одну дырку, устанавливаем две резьбовые заклёпки.

Отлично! Лучше места для коммутатора просто не найти. Идеальное место.

Провода укладываем в специальную изоляцию типа «змеиная кожа», подключаем по инструкции. Снова всё просто, если различаешь цвета — подключишь.

Не забываем вместо штатной бобины установить жигулёвскую. Говорят, будет сильно лучше. Не верить нет ни одного основания.

Регулируем зажигание по верхней мертвой точке. Снова всё по инструкции. Вы же знаете, что такое верхняя мёртвая точка? Если знаете — проблем быть не должно. Не знаете — идите поиграйте на компьютере, мазутная мототехника не для вас.

Всё. Оптическое зажигание установлено.

Можно кататься и радоваться стабильной искре.

А что такое стабильная искра? Это и ровные обороты на холостом, это и тяга под нагрузкой, это, наконец, красивый чёткий звук двигателя, вкусный запах сгоревшего топлива с маслом.

В общем, если у вас в гараже пылится какой-нибудь отечественный мотик, если вы тешите себя мечтой о его восстановлении — без оптического зажигания вам жизни нет.

Надо брать и ставить.

УАЗ или Тойота, кто кого? Немного попал в ДТП

Как Тула ТМЗ по снегу едет? Проверяем

Оставить комментарий

Необходима авторизация чтобы оставить комментарий.

Как проверить состояние двигателя по нагару свечей

Считается, что свечи зажигания являются лучшим средством диагностики, если необходимо обнаружить неисправность, которая связана с циклом воспламенения рабочей смеси. При этом нельзя делать выводы о состоянии мотора, выкрутив свечи зажигания через 10-20 или более тысяч километров. Диагностика проводится исключительно на «свежих» свечах, но при этом они должны пройти обкатку в 150-200 километров.

Чтобы проверить состояние двигателя по нагару свечей необходимо:

• Установить новые свечи;
• Проехать на них 150-200 километров;
• Выкрутить свечи и посмотреть на цвет нагара, который начал на них образовываться.

READ Устройство Двухтактного Двигателя Триммера

Внимание: Проверять цвет нагара на свечах зажигания следует только на прогретом двигателе.

Глянцевый белый нагар

Глянцевый белый нагар опасен для двигателя автомобиля, и он указывает, что свеча не получает должного охлаждения. Помимо свечи могут также перегреваться поршни, что приведет к трещинам в клапане и обернется для водителя дорогостоящей заменой. Чаще всего причины для перегрева свечи зажигания и появления белого нагара кроются в недостаточном количестве жидкости в системе охлаждения. Также белый нагар с «глянцевым» отблеском может появляться по следующим причинам:

• В камеру сгорания поступает обедненная топливная смесь;
• Впускной трубопровод подсасывает лишний воздух;
• Происходит пропуск искры или свеча выдает искру слишком рано из-за неверно настроенного зажигания;
• Неверно выбрана свеча зажигания для данного типа двигателя.

Если на свече зажигания появляется глянцевый белый нагар со следами металлических вкраплений, следует как можно быстрее показать автомобиль диагностам или самостоятельно разобраться в проблеме. Эксплуатировать машину при подобном нагаре не рекомендуется.

Монтаж БСЗ на ВАЗ 2106

Выбирая комплект бесконтактного зажигания, обратите внимание на объем двигателя вашей «шестёрки». Вал трамблёра под мотор 1,3 литра должен быть на 7 мм короче, чем для более мощных силовых агрегатов 1,5 и 1,6 л.

Чтобы установить БСЗ на автомобиль ВАЗ 2106, следует подготовить такой набор инструментов:

• ключи рожковые либо накидные размерами 7—13 мм;
• отвёртки с плоским и крестообразным шлицем;
• плоскогубцы;
• дрель со сверлом 4 мм (для крепления электронного блока в лонжероне придётся сделать 2 отверстия под саморезы).

Очень рекомендую приобрести накидной ключ 38 мм с длинной рукояткой для откручивания храповика. Стоит недорого, в пределах 150 руб., пригодится во многих ситуациях. С помощью данного ключа легко поворачивать коленчатый вал и выставлять метки шкива для настройки зажигания и ГРМ.

Первым делом нужно демонтировать старую систему — главный распределитель и катушку:

Вытащите из гнёзд крышки трамблёра высоковольтные провода и отсоедините её от корпуса, разблокировав защёлки.

Извлекая распределитель зажигания, сохраните прокладку в виде шайбы, установленную между площадкой детали и блоком цилиндров. Она может пригодиться для бесконтактного трамблёра.

Перед монтажом БСЗ стоит проверить состояние кабелей высокого напряжения и свечей. Если сомневаетесь в работоспособности указанных деталей, лучше сразу их поменяйте. Исправные свечи необходимо почистить и выставить зазор 0,8—0,9 мм.

Установку бесконтактного комплекта выполняйте по инструкции:

Снимите крышку распределителя БСЗ, при необходимости переставьте уплотнительную шайбу со старой запчасти. Поверните бегунок в нужное положение и вставьте вал трамблёра в гнездо, площадку слегка прижмите гайкой.

Если в процессе монтажа обошлось без досадных ошибок, автомобиль заведётся сразу. Зажигание можно подстроить «на слух», отпустив гайку трамблёра и медленно поворачивая корпус на холостых оборотах двигателя. Добейтесь наиболее стабильной работы мотора и затяните гайку. Монтаж окончен.

Видео: инструкция по установке бесконтактного оборудования

Почему возникает нагар на электродах свечей зажигания

Автомобильные свечи работают в «жесткой» среде, где на них происходит не только термическое, но и химическое воздействие. При сгорании топлива на электродах свечей образуется серый налет, что сигнализирует о стабильной работе системы. При этом также на свече зажигания может возникнуть красный, черный или белый нагар, что должно заставить водителя автомобиля задуматься не только о замене свечей, но и о необходимости в срочном порядке проверить двигатель на определенные неисправности.

Цвет нагара электрода свечи ясно сигнализирует о том, какие именно неисправности могли возникнуть в двигателе. Чаще всего они связаны с моментом искрообразования, составом топливной смеси или температурой в камере сгорания. Более подробно каждый цвет нагара свечи зажигания мы рассмотрим ниже.

Сухой черный нагар в виде сажи

Второй тип черного нагара на свечах зажигания принято называть «бархатистым». В данном случае нагар не отличается наличием масляных подтеков. Чаще всего подобный тип нагара говорит о том, что в камеру сгорания попадает топливо-воздушная смесь, сильно обогащенная бензином. Если на свечах зажигания появился сухой черный нагар, возможны следующие неисправности:

• Неверная работа свечи зажигания. Не исключено, что не хватает энергии на выработку искры требуемой мощности;
• Низкая компрессия в цилиндрах двигателя. При проявлении черного бархатистого нагара на свече двигателя рекомендуется проверить компрессию в цилиндрах;
• Если двигатель карбюраторный, проблема может быть связана с неправильной настройкой карбюратора;
• Если двигатель инжекторный, неисправность указывает на проблемы с регулятором давления топлива, который излишне обогащает воздушную смесь. В подобных случаях можно заметить повышенный расход топлива автомобилем;
• Засорен или неисправен воздушный фильтр, который пропускает недостаточное количество воздуха, что приводит к неполному сгоранию топлива, и оно оседает на электроде свечи зажигания.

Зажигание от мотокосы на Муравей

Подобный тип нагара характерен тем, что он оседает больше на электроде свечи зажигания и практически не проникает на резьбовое соединение.

Устройство электронного зажигания ВАЗ 2106

Бесконтактная система (сокращённо — БСЗ) «Жигулей» включает шесть устройств и деталей:

• основной распределитель импульсов зажигания — трамблёр;
• катушка, вырабатывающая высокое напряжение для искры;
• коммутатор;
• соединительный шлейф проводов с разъёмами;
• кабели высокого напряжения с усиленной изоляцией;
• свечи зажигания.

От контактной схемы БСЗ унаследовала лишь высоковольтные кабели и свечи. Невзирая на внешнее сходство со старыми деталями, катушка и трамблёр конструктивно отличаются. Новые элементы системы — управляющий коммутатор и жгут проводов.

Катушка, работающая в составе бесконтактной схемы, отличается по числу витков первичной и вторичной обмотки. Проще говоря, она мощнее старой версии, поскольку рассчитана на создание импульсов 22—24 тыс. вольт. Предшественница выдавала на электроды свечей максимум 18 кВ.

Пытаясь сэкономить на установке электронного зажигания, один мой товарищ заменил трамблёр, но подключил коммутатор к старой катушке «шестёрки». Эксперимент завершился неудачей — перегорели обмотки. В результате все равно пришлось купить катушку нового типа.

Шлейф с разъёмами служит для надёжного соединения клемм распределителя зажигания и коммутатора. Устройство этих двух элементов стоит рассмотреть отдельно.

Бесконтактный трамблёр

Внутри корпуса распределителя располагаются следующие детали:

• вал с площадкой и бегунком на конце;
• опорная пластина, поворачивающаяся на подшипнике;
• магнитный датчик Холла;
• на валу закреплён металлический экран с просветами, вращающийся внутри зазора датчика.

Снаружи на боковой стенке установлен вакуумный блок опережения зажигания, связанный с опорной площадкой посредством тяги. Сверху на защёлках закреплена крышка, куда подсоединяются кабели от свечей.

Основное отличие данного трамблёра — отсутствие механической контактной группы. Роль прерывателя здесь играет электромагнитный датчик Холла, реагирующий на прохождение сквозь зазор металлического экрана.

Когда пластина перекрывает магнитное поле между двумя элементами, прибор бездействует, но как только в щели открывается просвет, датчик генерирует постоянный ток. Как распределитель работает в составе электронного зажигания, читайте ниже.

Управляющий коммутатор

Элемент представляет собой плату управления, защищённую пластиковой крышкой и прикреплённую к алюминиевому радиатору охлаждения. В последнем сделаны 2 отверстия для монтажа детали к кузову автомобиля. На ВАЗ 2106 коммутатор располагается внутри подкапотного пространства на правом лонжероне (по ходу движения машины), рядом с расширительным бачком охлаждающей жидкости.

Главные функциональные детали электронной схемы — мощный транзистор и контроллер. Первый решает 2 задачи: усиливает сигнал, поступающий от трамблёра, и управляет работой первичной обмотки катушки. Микросхема выполняет следующие функции:

• отдаёт команды транзистору разрывать цепь катушки;
• создаёт в цепи электромагнитного датчика опорное напряжение;
• считает обороты двигателя;
• защищает цепь от высоковольтных импульсов (свыше 24 В);
• корректирует угол опережения зажигания.

Коммутатор не боится изменения полярности, если автолюбитель ошибочно перепутает плюсовой провод с «массой». В схеме присутствует диод, закрывающий линию в подобных случаях. Контроллер не перегорит, а попросту перестанет функционировать — искра на свечах не появится.

Красный нагар на свечах зажигания

Относительно небольшой процент автолюбителей может заметить появление на свечах зажигания нагара красного цвета. Обычно это происходит из-за того, что владелец добавляет в бензобак машины специальные присадки, в состав которых входит марганец или свинец.

Другой причиной красного нагара может быть бензин, в который производитель добавил ферроцен, повышающий октановое число топливной смеси. Именно это вещество и образует налет красноватого оттенка, который со временем приводит к ухудшению работы системы зажигания и повышению расхода горючего.

Чтобы избавиться от красного нагара придется отказаться от использования присадок или сменить АЗС.

Белый нагар на свечах зажигания

Другой разновидностью нагара, с которым также сталкиваются автолюбители, является белый. Он может образовывать глянцевую поверхность, благодаря наличию частичек металлической пыли или оседать мелкими, едва заметными, частичками на электроде. При её появлении необходимо, как можно скорее, приостановить эксплуатацию транспортного средства, так как подобная неисправность говорит о возникновении перегрева в моторном отсеке и может вызвать механическое повреждение клапанов.

В тех случаях, когда визуальный осмотр показал наличие глянцевой стружки в структуре нагара, это может быть вызвано следующими причинами:

• Недостаток горючего в системе зажигания;
• Избыток кислорода;
• Неверная регулировка зазора свечи или ее несоответствие данному типу двигателя;

READ Как Поменять Топливный Шланг На Триммере

Чтобы избежать более серьезных неисправностей, рекомендуется незамедлительно провести диагностику автомобиля.

В ситуации, когда белый нагар присутствует в незначительном количестве и на его поверхности не наблюдается металлического блеска, корень проблемы может крыться в низком качестве используемого топлива. Попробуйте очистить или заменить свечи на новые, а также начните заправляться на другой АЗС.

Почему на свечах зажигания появляется нагар

Многие автовладельцы наверняка задавались подобным вопросом, ведь если заранее предотвратить причину, не придется исправлять ее последствий. К сожалению, полностью избавиться от нагара на свечах не получиться, так как для этого ваш двигатель должен работать в абсолютно идеальных условиях. Но одно дело, когда это небольшой серый налет и совсем другое, когда образуется явно выраженный нагар красного, черного или белого цветов.

Причин его возникновения может быть множество, а именно:

• Некачественное топливо. Найти чистый, не содержащий посторонних примесей, бензин или дизель даже на проверенных АЗС в наших реалиях практически невозможно.
• Неравномерная подача кислорода для воспламенения горючей смеси. Происходит в тех случаях, когда объем воздушной смеси не соответствует заявленным производителем значениям. Свеча при этом либо не может зажечь горючее сразу, совершая повторные попытки, либо происходит сильное воспламенение вызывающего обгорание электродного механизма.
• Сбой электроники. Данная неисправность приводит к пропускам циклов в работе системы зажигания.
• Попадание частиц масла в камеру сгорания. Нарушение герметичности соединений становится причиной проникновения посторонних веществ в камеру сгорания.

Часто по характеру и цвету нагара на свечах механики определяют тип неисправности транспортного средства. Цвет образовавшегося налета является характерным симптомом той или иной причины его появления. Давайте попробуем разобраться, о чем свидетельствует появление каждого конкретного вида нагара.

Черный нагар на свечах зажигания

Это наиболее распространенный вид нагара. Он может иметь как сухую, так и маслянистую структуру в зависимости от причин, приведших к его образованию.

Если Вы заметили у себя в автомобиле такой тип нагара около резьбовых соединений электрода — это означает, что в камеру сгорания стало просачиваться масло. Дополнительным подтверждением подобной догадки может служить дым, выходящий из выхлопной трубы в момент запуска двигателя, если он приобрел синеватый оттенок, значит проблема появляется в связи попаданием маслянистых веществ в камеру сгорания. К этому мог привести износ колпачков или втулок клапана, а также повреждение поршневых колец.

Если по своей консистенции черный нагар скорее напоминает сажу, то здесь проблема уже в неправильном соотношении горючего и кислорода, подаваемого в камеру сгорания. В случаях, когда объем бензина превышает допустимую норму на свечах от сильного воспламенения образуется сухой нагар. Причин его возникновения может быть несколько, в том числе и некорректная работа самой свечи, которая не вырабатывает искру достаточной мощности.

Еще одной деталью, способной вызывать данную проблему, может быть – загрязненный воздушный фильтр, который не пропускает достаточный объем кислорода. Таким образом, горючая смесь сгорает не полностью и часть ее оседает на поверхности электрода свечи. Другой распространенной причиной является неправильная работа инжектора, который подает излишки горючей смеси в систему зажигания.

Как видно из описанных ситуаций возникновение черного нагара обусловлено попаданием в систему зажигания масла или неправильной горючей смеси.

Как почистить нагар на свечах зажигания

Как только объем нагара достигнет критической массы свеча зажигания перестанет исправно выполнять свои функции. Чтобы этого не произошло лучше заранее позаботиться о ее чистоте. Сделать это можно двумя наиболее эффективными методами – прокаливание и замачивание.

При прокаливании поверхность свечи равномерно прогревается при помощи паяльной лампы. После того, как свеча остынет остатки нагара можно будет достаточно легко соскоблить с электрода при помощи небольшой щетки.

Замачивание занимает немного больше времени и заключается в погружении свечи в раствор керосина на несколько часов. Не обязательно использовать именно это вещество, вы можете найти в продаже специальные жидкие очистители для снятия нагара, они также отлично подойдут для этой цели. В заключении останется лишь протереть свечу сухой тряпкой, нагар должен полностью сойти.

Обеспечить бесперебойную работу системы зажигания — одна из главных задач владельца автомобиля, и регулярная проверка, чистка и замена свечей это то, что поможет ему преуспеть в данном вопросе.

Кроме того, своевременная диагностика поможет избежать серьезных проблем с машиной. Свечи зажигания — это надежный индикатор, который поможет Вам вовремя заменить присадку к топливу или воздушный фильтр.

Как сделать зажигание на мотороллер муравей

Электрические схемы соединений обычно довольно сложные и требуют особых навыков для того, чтобы разобраться с проводами и назначением того или иного элемента. Но мотоцикл Муравей довольно простой по конструкции, поэтому его электросхема очень проста.

По большей части мотоцикл Муравей предназначен для перевоза больших грузов, поэтому его не оборудовали особыми световыми деталями. Но самое необходимое у него есть, и схема соединений поможет вам разобраться в поломке или настроить проводку. По большей части схема может понадобиться из-за нарушения в работе основных элементов движения.

Во-первых, при запуске холодного или уже хорошо прогретого могут возникнуть проблемы в работе лампочек или других соединительных приборов. Для решения проблемы визуального осмотра может не хватить и понадобиться электросхема.

Также большинство «муравьев», которые сохранились еще с советских времен имеют поворотники, стоп-сигналы и другие световые указатели. При их поломке обязательно иметь схему соединений. И последней причиной использования нижеприведенной схемы является проверка маховика, который получает вращающий момент при движении поршня.

Как можно медленнее поворачивайте коленчатый вал против часовой стрелки и одновременно тяните бумажку. За счет этого действия происходит движение поршня, передающее вращательный момент на маховик.

В-третьих, происходит обеспечение фар мотороллера током, который необходим в темное время суток, а также происходит обеспечение стоп сигнала и поворотов электричеством.

Obe3obPasha Один комментарий Электрические схемы соединений обычно довольно сложные и требуют особых навыков для того, чтобы разобраться с проводами и назначением того или иного элемента. МУРАВЕЙ ПОДПИСЧИКА→Ч2: Тормоза и электрика (финал)

Всю остальную модернизацию автор разместил в специальном ящике, прикрепленном к борту мотороллера рис.

Контакты Модернизация электрооборудования грузового мотороллера Муравей-2 Сегодня актуальна экономия топлива, а также использование в сельском и дачном хозяйстве малых транспортных средств. Итак, как выставить зажигание на мотороллере Муравей: Выверните свечу зажигания и выставьте поршень в верхнюю мертвую точку далее ВМТ.

Катушку зажигания следует устанавливать поближе к свече. Те, кому уже надоело мучиться с динамостартером, меня поймут

Всю остальную модернизацию автор разместил в специальном ящике, прикрепленном к борту мотороллера рис.

Подключение

На этом транспортном средстве, как и на всех других легких мотомашинах, установлен двухтактный двигатель. Во-первых, происходит воспламенение горючей смеси в цилиндре двигателя, благодаря которой происходит ход поршня и далее передается вращательно движение на маховик. Думаю, что Тульскому мотозаводу следует хотя бы часть машин комплектовать современным стартером от мотоколяски СЗА и генератором переменного тока. Новая схема обеспечивает надежный пуск двигателя и достаточный заряд аккумуляторной батареи.

Думаю, что Тульскому мотозаводу следует хотя бы часть машин комплектовать современным стартером от мотоколяски СЗА и генератором переменного тока. Все оборудование имеет отличную изоляцию, исключающую возможность замыкания и вред водителю.

По большей части мотоцикл Муравей предназначен для перевоза больших грузов, поэтому его не оборудовали особыми световыми деталями.

Запуск холодного и прогретого двигателя.

Диагностика

Первый признак, что в диностаретере или реле-регуляторе что-то сгорело, коротнуло или разрушилось — это когда ни с того ни сего прямо посреди дороги у вас загорается лампа контроля заряда аккумуляторной батареи.

Если с вами такое произошло, то первое что нужно будет сделать — это осмотреть провода идущие от диностартера к реле-регулятору, проверить предохранитель, снять крышку с реле-регулятора и хотя бы визуально определить целостность его элементов, снять ротор посмотреть, что с щетками и коллектором и если ничего подозрительного там не обнаружится — обратится за помощью к очень грамотному электрику.

Можно попробовать выявить неисправность самостоятельно и в рамках этой статьи можно было бы описать все этапы проверки, в том числе авторские наработки, но этим заниматься никто из вас не будет. В лучшем случае потыкаете пару раз тестером и забросите вы это дело, а то и вопрете вместо диностартера магнету.

Второй верный признак, что с вашим диностартером полный порядок, но просто пришло время его обслужить — это когда на холостых и малых оборотах двигателя контрольная лампа заряда начинает сначала слегка помигивать, потом начинает гореть более устойчиво и через некоторое время начинает гореть в полный накалом во всем диапазоне оборотов работы двигателя.

Как в первом так и втором случае без разборки диностартера о его состоянии мало что можно узнать, поэтому при любых нареканиях на его работу засучиваем рукава, готовим инструмент и приступаем.

Электросхема мотороллера Муравей ТГ 200

По большей части схема может понадобиться из-за нарушения в работе основных элементов движения.

Как выставить зажигание на мотороллер Муравей за 5 простых действий? Вставьте через отверстие, из которого была выкручена свеча, стержень и уприте его в головку поршня. И последней причиной использования нижеприведенной схемы является проверка маховика, который получает вращающий момент при движении поршня. Как выставить зажигание на мотороллер Муравей за 5 простых действий? В-третьих, происходит обеспечение фар мотороллера током, который необходим в темное время суток, а также происходит обеспечение стоп сигнала и поворотов электричеством. К недостаткам такого решения следует отнести повышенные требования к чистоте контактов, так как масло, грязь и пыль, оказавшиеся между контактами, уже не выгорают, как это было при обычной системе зажигания.

Все что вам понадобится — это очень тонкая бумага, узкий стержень и набор ключей. Когда бумажка освободится при опускании поршня на глубину сделанной отметки, зажигание будет правильно выставлено. Поскольку напряжение на свече возрастет с 17 до

Но самое необходимое у него есть, и схема соединений поможет вам разобраться в поломке или настроить проводку. Когда бумажка освободится при опускании поршня на глубину сделанной отметки, зажигание будет правильно выставлено. Подача тока на осветительные приборы и сигнальные знаки поворотники, габариты, стоп-сигналы. Схема электрическая мотороллера Муравей электрооборудование Схема электрическая мотороллера муравей электрооборудование Электрооборудование мотороллера Муравей используется в основном по трем направлениям.

Свежие записи

Электрооборудование мотороллера Муравей надежно крепится на кузове мотороллера и имеет хорошую изоляцию, поэтому вероятность короткого замыкания ничтожно мала. За счет этого действия происходит движение поршня, передающее вращательный момент на маховик. Вставьте через отверстие, из которого была выкручена свеча, стержень и уприте его в головку поршня. По большей части мотоцикл Муравей предназначен для перевоза больших грузов, поэтому его не оборудовали особыми световыми деталями.
Но мотоцикл Муравей довольно простой по конструкции, поэтому его электросхема очень проста. Тем не менее, для нахождения возникшей проблемы, под рукой необходимо держать тестер. По большей части мотоцикл Муравей предназначен для перевоза больших грузов, поэтому его не оборудовали особыми световыми деталями. Разумеется, для этого необходимо иметь специальный тестер, благодаря которому всегда можно определить неисправность того или иного монтажного узла или детали.

Генератор и стартер «Муравья» объединены в одной электромашине. Все оборудование имеет отличную изоляцию, исключающую возможность замыкания и вред водителю. Положите между ними бумагу и зажмите. По большей части схема может понадобиться из-за нарушения в работе основных элементов движения. Модернизация СоВетТскОГО МУРАВЬЯ

Целесообразность переделки

Перед тем, как поставить и настроить магнето на скутер, задумайтесь – есть ли смысл? Устройство не решит проблемы с системой зажигания на мотоцикле, по факту владелец транспортного средства столкнется с другими неприятностями.

1. После установки и регулировки магнето владельцы мотоциклов сталкиваются с проблемой износа резиновой муфты. Она постоянно сбивается, в результате чего сбивается и зажигание. А это приводит к появлению детонации, снижению мощности двигателя, его перегреву. В результате монтажа можно столкнуться с увеличенным расходом горючего.
2. Владельцы мотороллеров после установки магнето перестают следить за работоспособностью диностартера, считая, что этого больше не нужно делать. Если диностартер будет работать без аккумулятора, это приведет к его неработоспособности, в результате электроцепь скутера остается без питания. О какой эксплуатации транспортного средства может идти речь, если в нем нет источника напряжения?
3. Следует учитывать, что переделка подобного рода будет способствовать тому, что оси, в которых вращаются роторы диностартера и магнето, будут расходиться в больших пределах. В конечном итоге элементы этих узлов будут функционировать с осевым перекосом, а это приведет к регулярному обрыву выходного вала ротора. Эта же проблема может стать причиной ускоренного износа подшипниковых устройств.
4. Перед тем, как устанавливать магнето, учтите, что узел не рассчитан на долговременную работу, если речь идет о функционировании в условиях перекоса осей. В результате перекоса радиальная нагрузка на роторную часть будет более высокой.
5. Еще один нюанс – стоимость магнето на сегодня не низкая, поэтому такую «роскошь» может себе позволить не каждый.

Читать дальше: Ошибка p1150 lexus rx300

Схема электрооборудования мотороллера Муравей

Хай! Данная электросхема оборудования Муравей пригодится тем, кто восстанавливает старенькие советские мотороллеры. На нашем сайте Все о мото такие механики-байкеры найдут много полезных изображений, а также текстов с советами относительно тюнинга железных коней и т.п.

Да и новости мира байкерских спортивных событий этот ресурс предоставляет.

Знаменитый отечественный мотороллер в наши дни стал редкостью. Лишь порой он встречается на бескрайних дорогах великой родины. Купить его можно за относительно небольшие деньги. На этом мотосайте вы можете изучить технические характеристики этого хозяйственного транспорта.

Разъяснения к схеме электро проводки Муравей мото :

1) Указатели поворотов с лампочками.2) АКБ (аккумулятор).3) Спидометр мотороллера.4) Лампочка подсветки циферблата спидометра.5) Свеча системы зажигания мото.6) Катушка системы зажигания.7) Конденсатор системы зажигания.8) Механизм включения/выключения дальнего света, а также звукового сигнала. 9) Лампочка переднего габаритного освещения.10) Лампочка главного освещения (ближний/дальний свет).11) Переключатель указателей поворота.

12) Устройство воспроизведения звукового сигнала.

13) Реле указателей поворота мотороллера.14) Коммутатор.15) Включатель лампочек ночной подсветки.16) Контрольная лампочка идентификации работы генератора.17) Контрольная лампочка идентификации включения нейтральной передачи. 18) Механизм идентификации включения нейтральной передачи в КПП.19) Муфта сцепления мото.20) Династартер байка.21) Прерыватель работы системы зажигания советского мотороллера.22) Замок системы зажигания.23) Предохранитель системы зажигания.24) Включатель/выключатель работы стоп-сигнала.25) Реле-регулятор мото Муравей.26) Колодка коммутатора.27) Лампочка стоп-сигнала.

28) Задняя габаритная лампочка.

Электросхема на мотоцикл Муравей

Электрические схемы соединений обычно довольно сложные и требуют особых навыков для того, чтобы разобраться с проводами и назначением того или иного элемента. Но мотоцикл Муравей довольно простой по конструкции, поэтому его электросхема очень проста.

По большей части мотоцикл Муравей предназначен для перевоза больших грузов, поэтому его не оборудовали особыми световыми деталями. Но самое необходимое у него есть, и схема соединений поможет вам разобраться в поломке или настроить проводку. По большей части схема может понадобиться из-за нарушения в работе основных элементов движения.

Во-первых, при запуске холодного или уже хорошо прогретого могут возникнуть проблемы в работе лампочек или других соединительных приборов. Для решения проблемы визуального осмотра может не хватить и понадобиться электросхема.

Также большинство «муравьев», которые сохранились еще с советских времен имеют поворотники, стоп-сигналы и другие световые указатели. При их поломке обязательно иметь схему соединений. И последней причиной использования нижеприведенной схемы является проверка маховика, который получает вращающий момент при движении поршня.

В ремонте тоже пригодится:

• Как сделать замеры под пластиковое окно
• Плохо светят фары меган 2
• Чем сделать фасад дома недорого

Проверка обмоток статора

Отворачиваем болты крепления статора, обстукиваем его по кругу деревянной киянкой, снимаем с двигателя, переворачиваем его проводами к себе, переводим тестер в режим прозвонки, подключаем щупы тестера к двум крайним правым выводам обмоток, если тестер запищит — обрыва обмоток нет.

Тоже самое проделываем с оставшимися двумя проводами: переводим тестер в режим прозвонки, подключаем щупы тестера к концам проводов, если тестер запищит — обрыва обмотки нет.

После проверки обмоток на обрыв — проводим дополнительную проверку статора на пробой обмоток: переводим тестер в режим прозвонки, одним щупом поочередно касаемся проводов, вторым — касаемся корпуса статора. Если тестер не запищит — обмотки не пробиты. Если запищит или на экране побегут цифры — обмотки пробиты на массу.

Как самостоятельно выставить зажигание на мотороллере Муравей

Муравей — это некогда популярный советский трёхколёсный мотороллер грузового типа, который был предназначен для перевозки различных грузов. Причём в достаточно большом количестве. При этом дачники и садоводы приспособили транспортное средство и для других целей.

Классических мотороллеров Муравей осталось не так много. Производить их начали ещё в 1959 году. Сборка прекратилась в 1995 году.

В 2020 году появился новый Муравей, выпускаемый всё тем же Тульским машиностроительным заводом (ТМЗ). Только теперь речь уже идёт о четырёхколёсной электротележке, оснащённой кабиной. Ничего общего с классическим советским Муравьём у новой разработки нет.

Что же касается старых версий мотороллера, то их устройство и конструкция довольно простые. Количество поломок и неисправностей было минимальным. Особенно касательно электрической части. Но чем приходилось владельцам заниматься регулярно, так это регулировкой зажигания.

Многим будет полезно узнать, как регулируется зажигание, что для этого потребуется, а также в какой последовательности действовать.

Зачем производится регулировка зажигания

Современные бесконтактные системы зажигания отличаются надёжностью и точностью. В итоге автовладельцам практически не приходится влезать в него с целью провести работы по регулировке. Вмешательство действительно минимальное. Причём настройки если и выполняются, то только через компьютер и специальное программное обеспечение.

Ситуация с традиционными системами зажигания, как у мотороллера Муравей, несколько иная. Здесь настройка выполняется вручную. И нужно быть последовательным и внимательным, чтобы всё сделать правильно.

Если зажигание выставлено корректно, это отразится на работоспособности мотороллера, а также на всех его технических и эксплуатационных характеристиках.

Зажигание настраивают с целью обеспечить эффективную работу двигателя. Иногда владельцы Муравьёв могут длительное время эксплуатировать технику, даже не обращая внимания на то, что зажигание сбито.

Последствия от неверно настроенного, либо сбитого зажигания на мотороллере следующие:

• повышается расход топлива;
• нестабильный запуск двигателя;
• проблемы при старте мотора;
• снижение динамики.

В какой-то момент Муравей попросту может не завестись. Да и проблема с повышенным расходом топлива никому не нужна.

Принципиальная схема

Здесь речь идёт о контактной системе зажигания. При сбитых настройках, восстанавливать нормальную работоспособность придётся своими руками. Но объективно в этом ничего принципиально сложного нет.

Вообще электрическая схема на мотороллерах Муравей относится к категории простых. Какие-либо сложные узлы здесь не предусмотрены.

Фактически электросхема Муравья состоит из:

• аккумуляторной батареи;
• спидометра;
• лампы для подсветки спидометра;
• указателя поворотных сигналов;
• свечи системы зажигания;
• катушки зажигания;
• конденсатора;
• переключателя для дальнего и ближнего света вместе с кнопкой подачи звукового сигнала;
• лампы переднего стояночного огня;
• лампы ближнего и дальнего света;
• переключателя поворотников;
• звукового сигнала;
• реле-прерывателя поворотных указателей;
• коммутационной панели;
• включателя лампы в тёмное время суток;
• контрольной лампы состояния генераторного узла;
• лампы-контрольки включения нейтральной передачи;
• датчика выбора нейтральной передачи;
• муфты;
• династартера;
• прерывателя системы зажигания;
• замка зажигания;
• предохранителя на 8А;
• включателя стоп-сигналов;
• реле-регулятора;
• коммутационной колодки;
• лампы стоп-сигнала;
• лампы заднего стояночного тормоза.

Это действительно минимальный набор. И его более чем достаточно, чтобы Муравей полноценно работал и выполнял свои функции.

Зная схему и особенности устройства, которое получил мотороллер Муравей, можно самому, без посторонней помощи, правильно выставить сбитой зажигание, не прибегая к помощи специалистов.

Применяемая схема на мотороллере Муравей нужна для выполнения 3 основных задач:

• Воспламенять топливовоздушную смесь в цилиндрах карбюраторного двигателя. При воспламенении в движение приводится поршень, который в свою очередь передаёт вращательный момент на маховик.
• Запускать холодный и прогретый мотор.
• Подавать электрический ток на осветительные устройства, а также сигнальные указатели и звуковые устройства.

Фактически всё электрооборудование мотороллера Муравей включает в себя систему из одного провода. Вторым выступает кузов транспортного средства.

Стоит отметить высокое качество заводской изоляции, что эффективно защищает водителя, а также предотвращает вероятность замыкания.

Обслуживание электрической части мотороллера сводится к тому, чтобы очищать периодически контактные клеммы. Но всё равно наличие тестера или мультиметра не помешает, чтобы точно определить, из-за чего именно электрооборудование не работает или даёт сбой.

Процесс выставления зажигание на Муравье

Теперь о том, как выставить правильно зажигание на мотороллере марки Муравей. Если вы раньше имели дело с мотоциклами и мопедами, то отрегулировать здесь зажигание не станет серьёзным испытанием. Ничего принципиально сложного в мотороллере Муравей нет. Здесь всё выглядит так же, как и на всех мотоциклах с 1-цилиндровым двигателем, а также батарейной системой зажигания. Особые навыки, как и специальные инструменты, не потребуются.

Для работы возьмите лист тонкой бумаги, узкий стержень, а также набор ключей для разборки.

Самостоятельная регулировка сбитого зажигания для мотороллера Муравей выполняется по такой схема:

• Открутите свечу зажигания. Установите поршень так, чтобы он находился в верхней мёртвой точке.
• Через отверстие, где находилась свеча зажигания, вставьте металлический стержень. Хорошо уприте его в головку поршня. На стержне сделайте засечку длиной 4,5-5 мм.
• Контакты прерывателя нужно сомкнуть в момент, когда поршень будет находиться в верхней мёртвой точке. Между ними необходимо положить лист бумаги, после чего зажать.
• Старайтесь максимально медленно проворачивать коленчатый вал. Двигайтесь в сторону против часовой стрелки. Параллельно с этим тяните за бумажку.
• Как только бумажка освободится от зажатия в момент, когда поршень достигнет выполненной на стержне отметки по глубине, зажигание будет считаться правильно выставленным.

На этом работа завершена. Теперь вы знаете, как правильно выставить зажигание, чтобы на вашем мотороллере Муравей корректно работал двигатель, а также разумно расходовалось топливо, и не было сложностей с запуском.

Возможные улучшения

При желании, существующую на Муравье систему зажигания можно несколькими способами модернизировать.

К примеру, снизить ток, который проходит через контакты прерывателя. В этом поможет устройство ТК-102. Это транзисторный коммутатор. Его использовали на самых популярных в советское время грузовых машинах. Это ГАЗ-53А, ЗИЛ 130 и не только.

При использовании ТК-102 ток уменьшится в 6-8 раз, то есть составит буквально 0,3-0,8 А. Это позволит сделать контакты у прерывателя фактически бессмертными. Служить будут вечно.

Но есть недостаток. Система будет предъявлять повышенные требования к чистоте контактов. Если раньше туда могло попадать масло, какая-то грязь или пыль, и при этом всё выгорало, то теперь такого не будет. Придётся периодически заниматься профилактической чисткой. Это не самая большая жертва.

Установив транзисторный коммутатор, можно будет применить более мощную высоковольтную катушку зажигания типа Б-114. У неё внушительная вторичная обмотка, состоящая из 41500 витков.

Так как напряжение на свече будет не 17, а уже 25,3 кВ, то можно установить на мотороллер Муравей другую свечу зажигания, зазор которой составит до 1,2 мм. Преимущество такого решения очевидное. Экономия топлива составит порядка 30%.

Ещё некоторые задумываются настройке и установке зажигание магнето на мотороллере марки Муравей. Хоть решение и популярное, по факту оно имеет ряд слабых мест:

• после установки активно изнашивается резиновая муфта;
• это ведёт к сбитому зажигания;
• появляются детонации;
• падает мощность двигателя;
• мотор перегревается;
• повышается расход топлива;
• выходит из строя диностартер;
• происходит регулярный обрыв выходного вала ротора;
• ускоряется износ подшипников ротора.

Также магнето не рассчитан на длительный срок эксплуатации. Если же мотороллер Муравей работает на постоянной основе, подобный тандем с магнето ему точно не нужен.

Магнето — это не самое дешёвое удовольствие. Такие устройства могут обойтись в сумму от 1500 рублей за подержанное магнето, до 4000-5000 рублей за новое устройство. Так что стоит подумать над целесообразностью такой переделки. Лучше уж оставить классическое контактное зажигание, нежели ценой таких недостатков пытаться перейти на бесконтактное.

Как видите, ничего сложного в устройстве мотороллера Муравей нет. Настроить зажигание вполне можно своими руками. Сделав это впервые, все последующие настройки будут проходить ещё быстрее и легче.

Кто знаком с легендарным мотороллером Муравей? Кому приходилось его настраивать и ремонтировать? Возникали какие-либо сложности? Ваше мнение об установке магнето?

Также можете подписаться, оставить комментарий или задать собственный интересующий вас вопрос!

Зажигание от бензопилы на муравей своими руками

Всем доброе время суток. Перерыл весь форум и не нашел темы в которую можно было бы воткнуть мой вопрос. Вопрос следующий. Начал настраивать зажигание Н-23 (кулачковое) и решил настроить его не по зазору а по ВМТ. Как написано разрыв кулачка должен приходится за 4,5 мм до ВМТ. Но проверив мультиметром проводку зажигания, обнаружил что в любом состоянии кулачка (замкунуто-разомкнуто) цепь замкнута. Я сначала подумал что на подвижной части кулачка выробаталась пластмасовая втулка и он коротит на штифт держателя кулачка. Снял посмотрел нет, все цело. Такая ситуация на обоих кулачках. В чем дело не понял. В инструкции скачаной с мото-маркета по схеме вообще ничего не понять. И не знаю что в такой ситуации делать. По щупам не люблю выставлять, не нравится точность. На ветерке было все понятно, повесил лампочку через аккумулятор и крути маховик и по микрометру смотри в какой точке разрыв.

Настройка зажигания на триммере

На бензиновых триммерах используются как двухтактные двигатели внутреннего сгорания (ДВС), так и четырехтактные. Но система зажигания в них ничем не отличается друг от друга, поэтому ремонт и настройка данной системы воспламенения топлива будет одинаковой для разных типов ДВС.

Как функционирует система зажигания на триммере

Система зажигания двухтактного ДВС состоит из 2-х элементов: маховика и катушки (магнето). На рисунке ниже показано, как они выглядят.

На маховике находится крыльчатка, которая работает как вентилятор для охлаждения двигателя. Также на одной стороне маховика находятся постоянные магниты, на рисунке показаны стрелкой.

При вращении маховика в катушке вырабатывается электрический ток, который служит для произведения искры на свече зажигания. Искра появляется в момент, когда магниты находятся непосредственно под магнето.

Зачем нужна регулировка зажигания

В некоторых случаях, когда двигатель не запускается, потребуется регулировка зажигания. Конечно же, сначала нужно проверить исправность свечи и высоковольтного кабеля с колпачком.

Регулировать зажигание на двухтактном двигателе нужно для того, чтобы обеспечить своевременное воспламенение горючего в камере сгорания двигателя. Ниже приведена схема, из которой можно понять принцип работы ДВС.

Искра в свече должна появляться в момент сжатия топлива поршнем, когда он самую малость не доходит до верхней мертвой точки (ВМТ). Когда поршень проходит ВМТ, происходит возгорание топливной смеси, в результате чего поршень под действием энергии взрыва уходит вниз.

Поэтому, если по каким-либо причинам (в основном это происходит из-за смещения маховика на валу относительно его первоначального положения) возгорание топлива происходит раньше, чем поршень пройдет ВМТ, то он возвращается назад, а коленвал прокручивается в обратном направлении. Такое движение может повредить узел стартера, оборвать шнур запуска и т.д. В данном случае происходит раннее зажигание топлива.

Также может быть позднее зажигание на триммере: поршень после сжатия топлива, которое не воспламенилось, уходит вниз, и в этот момент появляется искра. В таком случае двигатель либо не будет запускаться, либо значительно потеряет мощность и будет плохо набирать обороты.

Но такие проблемы с ранним или поздним зажиганием на двухтактных ДВС встречаются довольно редко, поскольку маховик с магнитами установлен уже в правильном положении, которое идеально синхронизировано с движением поршня. К тому же, маховик зафиксирован на валу с помощью шпонки и гайки. Поэтому неправильная установка детали исключена.

В основном, регулировка зажигания заключается в выставлении правильного зазора между магнето и маховиком.

Как проверить исправность магнето

Магнето является главной деталью в системе зажигания двигателя и представляет собой катушку с первичной и вторичной обмотками, расположенными вокруг сердечника. Часто по причине неисправности магнето пропадает искра на свече зажигания, и воспламенение горючего не происходит. Чтобы проверить катушку, потребуется воспользоваться тестером, и выполнить следующие действия.

1. На тестере, перейдя в режим измерения сопротивления, нужно выставить 200 Ом. Этим способом будет проверяться первичная обмотка.
2. Подсоедините один электрод тестера на “массу” катушки, а второй — к контакту, выходящему из магнето. В норме, сопротивление должно быть от 0,4 до 2 Ом.
3. Для проверки вторичной обмотки потребуется установить переключатель прибора на 20 ком. Далее, один щуп прибора вставляется в колпачок свечи, а второй – подсоединяется к “массе”. В норме, показатели сопротивления должны находится в диапазоне от 4-6 ком и выше (зависит от модели).

При обрыве цепи прибор будет показывать бесконечность, а при замыкании — 0 (ноль).

Если же тестера у вас нет, то можно воспользоваться следующим способом, проявляя большую аккуратность, чтобы электрод не коснулся цилиндра, иначе катушка перегорит.

1. Снимите со свечи колпачок. Свечу выкручивать не нужно, чтобы сохранить компрессию.
2. В колпачок необходимо вставить гвоздь без шляпки. Гвоздь должен быть такого диаметра, чтобы хорошо держался в колпачке.
3. Привяжите колпачок с гвоздем к цилиндру, используя диэлектрик, таким образом, чтобы зазор между электродом и корпусом цилиндра был в пределах от 5,5 до 7 мм (но ни в коем случае не касался к “массе”).
4. С помощью стартера произведите несколько раз имитацию запуска двигателя. Кнопка зажигания должна быть включена.
5. Наблюдайте за тем, появляется ли искра, и какой она имеет цвет.

Установка Зажигания От Бензопилы На Мотороллер Муравей

Фотоотчет: Регулировка зажигания мотороллера Муравей, Тула

К таким излишествам как четкая установка момента искрообразования, большая часть хозяев «Муравьев» относятся скептически , часто даже с пренебрежением… А напрасно. «Муравей» он хоть и старый аппарат, увы к своевременному уходу осень чувствителен и отличному владельцу отплачивает долгой и неотказной работой. Вопреки расхожим легендам и легендам об его ненадежности.

Инструменты:

• Плоская отвертка среднего размера
• Измерительный щуп толщиной 0,4-0,6 мм
• Штангенциркуль с нутромером или индикатор
• Папиросная бумага\контрольная лампочка

Регулировка зазора между контактами прерывателя

Снимаем с крышки вентилятора резиновую заглушку закрывающею прерыватель, вставляем отвертку в решетку и проворачиваем отверткой якорь пока контакты прерывателя не разойдутся на очень вероятное расстояние между собой.

Отворачиваем болт регулировки зазора контактов прерывателя

Вставляем меж контактов измерительный щуп шириной 0,4-0,6 мм, двигаем пластинку прерывателя пока щуп не начнет ходить с чуток приметным усилием, заворачиваем болт, проворачиваем движок на несколько оборотов и проверяем, что у нас вышло: если зазор «ушел» — производим повторную регулировку.

Регулировка опережения зажигания

Устанавливаем поршень в верхнею мертвую точку (ВМТ), вставляем в свечное отверстие нутромер штангенциркуля, выдвигаем нутромер пока он не упрется в днище поршня, вынимаем штангенциркуль из отверстия и выдвигаем нутромер в плюс на 3,5-4 мм и закрепляем получившиеся значение стопорным винтом.

Проворачиваем незначительно движок по часовой стрелке, вставляем в свечное отверстие штангенциркуль, проворачиваем движок против часовой стрелке пока поршень не коснется нутромера.

Если у вас встречаются индикатор, то дело упрощается значительно: закрепляем индикатор в свечном отверстие, обнуляем шкалу до нуля, проворачиваем вентилятор по часовой стрелке пока указатель индикатора не отсчитает нам 3,5-4 мм.

Вставляем меж контактами прерывателя папиросную бумагу, отворачиваем регулировочные болты, продвигаем контакты по пазам в направлении хода часовой стрелки (на право), как бумага выпадет — закрепляем контакты болтами.

Конечно отрегулировать опережение и посредством контрольной лампочки: подключаем один провод лампочки на массу, 2-ой к проводу идущему к контакту, точно также так же как и в случаем с бумагой манипулируем контактами и когда лампочка зажгется — требуемый рисунок положение контактов найдено.

Что нужно, чтобы сделать мопед из бензопилы и велика?

В большинстве своем, преобразование велосипеда в мопед своими руками путем прикрепления к нему мотора от бензопилы не требует особенных навыков слесаря или инженера. Если вы новичок в этом деле, то вам помогут многочисленные чертежи мопеда из бензопилы, а также обучающие видео обзоры. Также, не у каждого мужчины в гараже найдется все необходимое для того, чтобы сделать своими руками мотовелосипед из бензопилы. Поэтому перед сборкой рекомендуется изучить список нужных деталей, крепежей и запчастей и купить недостающие элементы.

В магазинах специальных товаров вы можете найти целые комплекты, в состав которых входит уже готовый к установке двигатель, крепежи и другие детали, которые необходимы для трансформации велосипеда в мопед. Данный набор существенно облегчит процесс сборки мотоцикла, поскольку отпадает необходимость подбирать двигатель, подходящей мощности, крепежи, аккумулятор, передаточный ремень, трос и т.д.

Инструкция по сборке и чертежи самодельного мопеда

Во-первых, мы сперва разберем наиболее простой и доступный вариант того, как сделать мопед из бензопилы с фотографии выше. При сборке часто возникает вопрос, как поставить мотор от бензопилы на велосипед

Важно, чтобы он был надежно прикреплен и не двигался во время езды. Для данного вида самодельного мотоцикла нужно закрепить хомутами следующие детали на определенных местах:

• аккумулятор устанавливается на верхней трубе;
• сам веломотор из бензопилы крепится на пересечении нижней передней и подседельной труб;
• бак для заправки топливом — около двигателя.

Следующим шагом переделки будет создание и установка шкивов на велосипед. Они нужны для того, чтобы работа двигателя провоцировала вращение заднего колеса. Как правило, для шкивов используют колеса с внешним барьером, размер которых примерно как компакт-диски.

При подборе колесиков берите во внимание прочность и надежность как самого материала, так и креплений. Для установки шкивов переднее колесо крепится к валу мотора, а второй шкив — на втулку заднего колеса. Далее вам нужно надеть ремень на шкивы

Иногда вместо ремня мужчины используют цепь. В этом случае шкивы заменяются цепью, а принцип ее установки никак не отличается

Далее вам нужно надеть ремень на шкивы. Иногда вместо ремня мужчины используют цепь. В этом случае шкивы заменяются цепью, а принцип ее установки никак не отличается.

Если же говорить о более сложном варианте, то в результате вы получите самодельный транспорт, наиболее похожий на настоящий мотоцикл. Основные отличия от предыдущей конструкции заключаются в более надежной и прочной раме, более широких колесах, которые можно снять со старого мопеда, наличии амортизации и установке движка с бензопилы.

Регулировка зазора между контактами прерывателя

Снимаем с крышки вентилятора резиновую заглушку закрывающею прерыватель, вставляем отвертку в решетку и проворачиваем отверткой якорь пока контакты прерывателя не разойдутся на максимально возможное расстояние друг от друга.

Отворачиваем болт регулировки зазора контактов прерывателя

Вставляем между контактов измерительный щуп толщиной 0,4-0,6 мм, двигаем пластину прерывателя пока щуп не начнет ходить с чуть заметным усилием, заворачиваем болт, проворачиваем двигатель на несколько оборотов и проверяем, что у нас получилось: если зазор «ушел» — производим повторную регулировку.

Электросхема мотороллера Муравей ТГ 200

По большей части схема может понадобиться из-за нарушения в работе основных элементов движения.
Как выставить зажигание на мотороллер Муравей за 5 простых действий? Вставьте через отверстие, из которого была выкручена свеча, стержень и уприте его в головку поршня. И последней причиной использования нижеприведенной схемы является проверка маховика, который получает вращающий момент при движении поршня.
Как выставить зажигание на мотороллер Муравей за 5 простых действий? В-третьих, происходит обеспечение фар мотороллера током, который необходим в темное время суток, а также происходит обеспечение стоп сигнала и поворотов электричеством. К недостаткам такого решения следует отнести повышенные требования к чистоте контактов, так как масло, грязь и пыль, оказавшиеся между контактами, уже не выгорают, как это было при обычной системе зажигания.
Все что вам понадобится — это очень тонкая бумага, узкий стержень и набор ключей. Когда бумажка освободится при опускании поршня на глубину сделанной отметки, зажигание будет правильно выставлено. Поскольку напряжение на свече возрастет с 17 до
Но самое необходимое у него есть, и схема соединений поможет вам разобраться в поломке или настроить проводку. Когда бумажка освободится при опускании поршня на глубину сделанной отметки, зажигание будет правильно выставлено. Подача тока на осветительные приборы и сигнальные знаки поворотники, габариты, стоп-сигналы. Схема электрическая мотороллера Муравей электрооборудование Схема электрическая мотороллера муравей электрооборудование Электрооборудование мотороллера Муравей используется в основном по трем направлениям.

Свежие записи

Электрооборудование мотороллера Муравей надежно крепится на кузове мотороллера и имеет хорошую изоляцию, поэтому вероятность короткого замыкания ничтожно мала. За счет этого действия происходит движение поршня, передающее вращательный момент на маховик. Вставьте через отверстие, из которого была выкручена свеча, стержень и уприте его в головку поршня. По большей части мотоцикл Муравей предназначен для перевоза больших грузов, поэтому его не оборудовали особыми световыми деталями.

Но мотоцикл Муравей довольно простой по конструкции, поэтому его электросхема очень проста. Тем не менее, для нахождения возникшей проблемы, под рукой необходимо держать тестер. По большей части мотоцикл Муравей предназначен для перевоза больших грузов, поэтому его не оборудовали особыми световыми деталями. Разумеется, для этого необходимо иметь специальный тестер, благодаря которому всегда можно определить неисправность того или иного монтажного узла или детали.

Генератор и стартер «Муравья» объединены в одной электромашине. Все оборудование имеет отличную изоляцию, исключающую возможность замыкания и вред водителю. Положите между ними бумагу и зажмите. По большей части схема может понадобиться из-за нарушения в работе основных элементов движения.
Модернизация СоВетТскОГО МУРАВЬЯ

Конструкция

Рис. 2. Размещение блоков в мотороллере.

Катушку зажигания от перегрева на малых оборотах предохраняет составной добавочный резистор СЭ-107, который во время пуска двигателя частично блокируется кнопкой «Пуск». Катушку зажигания следует устанавливать поближе к свече. Всю остальную модернизацию автор разместил в специальном ящике, прикрепленном к борту мотороллера (рис.2).

Подключить сей адиозный многим девайс не сложнее, чем включить в розетку пылесос, а может быть и проще. Все зависит от желания и уровня технической грамотности владельца Муравья. На крышке реле-регулятора есть буквы обозначающие принадлежность клемм.

Сбор и установка системы

Контакты в прерывателе, конденсатор, бобины зажигания и броне-провода, являющиеся деталью прежнего устройства зажигания, наверняка устраняются. Коммутатор следует внедрить бардачок справа, а катушку зажигания прямо под бак. На катушке не предусмотрено зазоров для крепления, значит, её можно прикрепить с помощью массивного слоя клейкой ленты. Штатный болт также упраздняется с другими деталями.

На место болта следует установить шпильку заданного размера и надеть шайбу. Затем, ротор закручивается гайкой, находящейся на её конце. Датчик холла прикрепляется к статору с помощью любых средств. Основное правило при его установки — выставить оптимальное расстояние сечения модулятора и соотношение радиуса и линии симметрии.

Когда датчик холла удастся закрепить, накладываем модулятор. Он должен попадать в проделанное отверстие в датчике. В большинстве ситуаций наблюдается несоответствие размеров, поэтому необходимо подложить шайбы на шпильку. Если удалось соблюсти необходимый зазор, то рекомендуется поставить гравер и затянуть модулятор сторонней гайкой.

Регулировка опережения зажигания

Снимаем с крышки вентилятора резиновую заглушку закрывающею прерыватель, вставляем отвертку в решетку и проворачиваем отверткой якорь пока контакты прерывателя не разойдутся на максимально возможное расстояние друг от друга.

Отворачиваем болт регулировки зазора контактов прерывателя

Вставляем между контактов измерительный щуп толщиной 0,4-0,6 мм, двигаем пластину прерывателя пока щуп не начнет ходить с чуть заметным усилием, заворачиваем болт, проворачиваем двигатель на несколько оборотов и проверяем, что у нас получилось: если зазор «ушел» — производим повторную регулировку.

Устанавливаем поршень в верхнею мертвую точку (ВМТ), вставляем в свечное отверстие нутромер штангенциркуля, выдвигаем нутромер пока он не упрется в днище поршня, вынимаем штангенциркуль из отверстия и выдвигаем нутромер в плюс на 3,5-4 мм и фиксируем получившиеся значение стопорным винтом.

Проворачиваем немного двигатель по часовой стрелке, вставляем в свечное отверстие штангенциркуль, проворачиваем двигатель против часовой стрелке пока поршень не коснется нутромера.

Если у вас есть индикатор, то дело упрощается в разы: фиксируем индикатор в свечном отверстие, обнуляем шкалу до нуля, проворачиваем вентилятор по часовой стрелке пока указатель индикатора не отсчитает нам 3,5-4 мм.

Вставляем между контактами прерывателя папиросную бумагу, отворачиваем регулировочные болты, продвигаем контакты по пазам в направлении хода часовой стрелки (вправо), как только бумага выпадет — фиксируем контакты болтами.

READ Как Работает Зажигание На Бензопиле

Можно отрегулировать опережение и с помощью контрольной лампочки: подключаем один провод лампочки на массу, второй к проводу идущему к контакту, точно также как и в случаем с бумагой манипулируем контактами и как только лампочка загорится — нужное положение контактов найдено.

Лампочкой регулировать опережение и удобнее и проще, но не у всех стоит родное зажигание, а магнето стоит у многих, поэтому лампочкой не всегда есть возможность пользоваться.

Лично я на свом мотороллере обрезал маховик болгаркой, оставив резьбу для крепления. Прокачанный магнето с пускача на мотороллер муравей который воспламеняет различные смеси бульдога с носор. Перед тем, как поставить

и настроить магнето на скутер, задумайтесь есть ли смысл? Целесообразность переделки.

Помогите не могу выставить зажигание на магнето, мотороллер, муравей

проще, но не у всех стоит родное зажигание, а магнето стоит у многих, поэтому. Как выставить зажигание на как удалить пятна плесени с коляски мотороллер Муравей за 5 простых действий? Магнето Муравей в России. Установка зажигания на мотороллере Муравей.

Электрическая схема мотороллера Муравей

довольно проста и не содержит тяжелых узлов. Фотоотчет: Регулировка зажигания мотороллера, муравей, Тула — Alisa-motors Как установить магнето на мотороллермуравей ? Инструкция по установке магнето на мотороллер, муравей своими руками, видео Как выставить кулачковое зажигание на муравье Ответы как как выставить зажигание на магнето намуравей настроить зажигание на мотороллере с магнето?

Вставляем между контактов измерительный щуп толщиной 0,4-0,6 мм, двигаем пластину прерывателя пока щуп не начнет ходить с чуть заметным усилием, заворачиваем болт, проворачиваем двигатель на несколько оборотов и проверяем, что у нас получилось: если зазор «ушел» — производим повторную регулировку.

Регулировка опережения зажигания

Устанавливаем поршень в верхнею мертвую точку (ВМТ), вставляем в свечное отверстие нутромер штангенциркуля, выдвигаем нутромер пока он не упрется в днище поршня, вынимаем штангенциркуль из отверстия и выдвигаем нутромер в плюс на 3,5-4 мм и фиксируем получившиеся значение стопорным винтом.

Проворачиваем немного двигатель по часовой стрелке, вставляем в свечное отверстие штангенциркуль, проворачиваем двигатель против часовой стрелке пока поршень не коснется нутромера.

Если у вас есть индикатор, то дело упрощается в разы: фиксируем индикатор в свечном отверстие, обнуляем шкалу до нуля, проворачиваем вентилятор по часовой стрелке пока указатель индикатора не отсчитает нам 3,5-4 мм.

Вставляем между контактами прерывателя папиросную бумагу, отворачиваем регулировочные болты, продвигаем контакты по пазам в направлении хода часовой стрелки (вправо), как только бумага выпадет — фиксируем контакты болтами.

Можно отрегулировать опережение и с помощью контрольной лампочки: подключаем один провод лампочки на массу, второй к проводу идущему к контакту, точно также как и в случаем с бумагой манипулируем контактами и как только лампочка загорится — нужное положение контактов найдено.

Лампочкой регулировать опережение и удобнее и проще, но не у всех стоит родное зажигание, а магнето стоит у многих, поэтому лампочкой не всегда есть возможность пользоваться.

Установка зажигания

Установка зажигания на мотороллере Муравей, как и на любом мотоцикле с одноцилиндровым двигателем и батарейной системой зажигания, не требует особых знаний и усилий. Все что вам понадобится — это очень тонкая бумага, узкий стержень и набор ключей. Итак, как выставить зажигание на мотороллере Муравей:

1. Выверните свечу зажигания и выставьте поршень в верхнюю мертвую точку (далее ВМТ).
2. Вставьте через отверстие, из которого была выкручена свеча, стержень и уприте его в головку поршня. Сделайте засечку на длине в 4,5-5 мм
3. Сомкните контакты прерывателя, когда поршень находится в ВМТ. Положите между ними бумагу и зажмите.
4. Как можно медленнее поворачивайте коленчатый вал против часовой стрелки и одновременно тяните бумажку.
5. Когда бумажка освободится при опускании поршня на глубину сделанной отметки, зажигание будет правильно выставлено.

Почему возникает нагар на электродах свечей зажигания

Автомобильные свечи работают в «жесткой» среде, где на них происходит не только термическое, но и химическое воздействие. При сгорании топлива на электродах свечей образуется серый налет, что сигнализирует о стабильной работе системы. При этом также на свече зажигания может возникнуть красный, черный или белый нагар, что должно заставить водителя автомобиля задуматься не только о замене свечей, но и о необходимости в срочном порядке проверить двигатель на определенные неисправности.

Цвет нагара электрода свечи ясно сигнализирует о том, какие именно неисправности могли возникнуть в двигателе. Чаще всего они связаны с моментом искрообразования, составом топливной смеси или температурой в камере сгорания. Более подробно каждый цвет нагара свечи зажигания мы рассмотрим ниже.

Сухой черный нагар в виде сажи

Второй тип черного нагара на свечах зажигания принято называть «бархатистым». В данном случае нагар не отличается наличием масляных подтеков. Чаще всего подобный тип нагара говорит о том, что в камеру сгорания попадает топливо-воздушная смесь, сильно обогащенная бензином. Если на свечах зажигания появился сухой черный нагар, возможны следующие неисправности:

• Неверная работа свечи зажигания. Не исключено, что не хватает энергии на выработку искры требуемой мощности;
• Низкая компрессия в цилиндрах двигателя. При проявлении черного бархатистого нагара на свече двигателя рекомендуется проверить компрессию в цилиндрах;
• Если двигатель карбюраторный, проблема может быть связана с неправильной настройкой карбюратора;
• Если двигатель инжекторный, неисправность указывает на проблемы с регулятором давления топлива, который излишне обогащает воздушную смесь. В подобных случаях можно заметить повышенный расход топлива автомобилем;
• Засорен или неисправен воздушный фильтр, который пропускает недостаточное количество воздуха, что приводит к неполному сгоранию топлива, и оно оседает на электроде свечи зажигания.

Зажигание от мотокосы на Муравей

Подобный тип нагара характерен тем, что он оседает больше на электроде свечи зажигания и практически не проникает на резьбовое соединение.

Почему на свечах зажигания появляется нагар

Многие автовладельцы наверняка задавались подобным вопросом, ведь если заранее предотвратить причину, не придется исправлять ее последствий. К сожалению, полностью избавиться от нагара на свечах не получиться, так как для этого ваш двигатель должен работать в абсолютно идеальных условиях. Но одно дело, когда это небольшой серый налет и совсем другое, когда образуется явно выраженный нагар красного, черного или белого цветов.

Причин его возникновения может быть множество, а именно:

• Некачественное топливо. Найти чистый, не содержащий посторонних примесей, бензин или дизель даже на проверенных АЗС в наших реалиях практически невозможно.
• Неравномерная подача кислорода для воспламенения горючей смеси. Происходит в тех случаях, когда объем воздушной смеси не соответствует заявленным производителем значениям. Свеча при этом либо не может зажечь горючее сразу, совершая повторные попытки, либо происходит сильное воспламенение вызывающего обгорание электродного механизма.
• Сбой электроники. Данная неисправность приводит к пропускам циклов в работе системы зажигания.
• Попадание частиц масла в камеру сгорания. Нарушение герметичности соединений становится причиной проникновения посторонних веществ в камеру сгорания.

Часто по характеру и цвету нагара на свечах механики определяют тип неисправности транспортного средства. Цвет образовавшегося налета является характерным симптомом той или иной причины его появления. Давайте попробуем разобраться, о чем свидетельствует появление каждого конкретного вида нагара.
