Какие виды нагрузок относятся к длительным

Виды нагрузок и воздействий

СП 20.13330.2011 "Нагрузки и воздействия" Актуализированная редакция СНиП 2.01.07–85*:

1.4 При проектировании следует учитывать нагрузки, возникающие при возведении и эксплуатации сооружений, а также при изготовлении, хранении и перевозке строительных конструкций.

4 Общие требования

4.1 Основными характеристиками нагрузок, установленными в настоящих нормах, являются их нормативные (базовые) значения.

При необходимости учета влияния длительности нагрузок, при проверке на выносливость и в других случаях, оговоренных в нормах проектирования конструкций и оснований, кроме того, устанавливаются пониженные нормативные значения нагрузок от людей, животных, оборудования на перекрытия жилых, общественных и сельскохозяйственных зданий, от мостовых и подвесных кранов, снеговых, температурных климатических воздействий.

4.2 Расчетное значение нагрузки следует определять как произведение ее нормативного значения на коэффициент надежности по нагрузке, соответствующий рассматриваемому предельному состоянию. Минимальные значения коэффициента надежности определяются следующим образом:

4.3 В особых сочетаниях (см. 6.2) коэффициент надежности по нагрузке для постоянных, длительных и кратковременных нагрузок следует принимать равным единице, за исключением случаев, оговоренных в других нормативных документах.

4.4 Расчетные значения климатических нагрузок и воздействий (снеговые и гололедные нагрузки, воздействия ветра, температуры и др.) допускается назначать в установленном порядке на основе анализа соответствующих климатических данных для места строительства.

4.5 При расчете конструкций и оснований для условий возведения зданий и сооружений расчетные значения снеговых, ветровых, гололедных нагрузок и температурных климатических воздействий следует снижать на 20 %.

5 Классификация нагрузок

5.1 В зависимости от продолжительности действия нагрузок следует различать постоянные Р_d и временные (длительные Р_l, кратковременные Р_t, особые Р_s) нагрузки.

5.2 Нагрузки, возникающие при изготовлении, хранении и перевозке конструкций, а также при возведении сооружений, следует учитывать в расчетах как кратковременные нагрузки.

Нагрузки, возникающие на стадии эксплуатации сооружений, следует учитывать в соответствии с указаниями 5.3–5.6.

5.3 К постоянным Р_d нагрузкам следует относить:

Сохраняющиеся в конструкции или основании усилия от предварительного напряжения следует учитывать в расчетах как усилия от постоянных нагрузок.

5.4 К длительным Р_l нагрузкам следует относить:

5.5 К кратковременным нагрузкам Р_t следует относить:

5.6 К особым Р_s нагрузкам следует относить:

Расчетные значения особых нагрузок устанавливаются в соответствующих нормативных документах или в задании на проектирование.

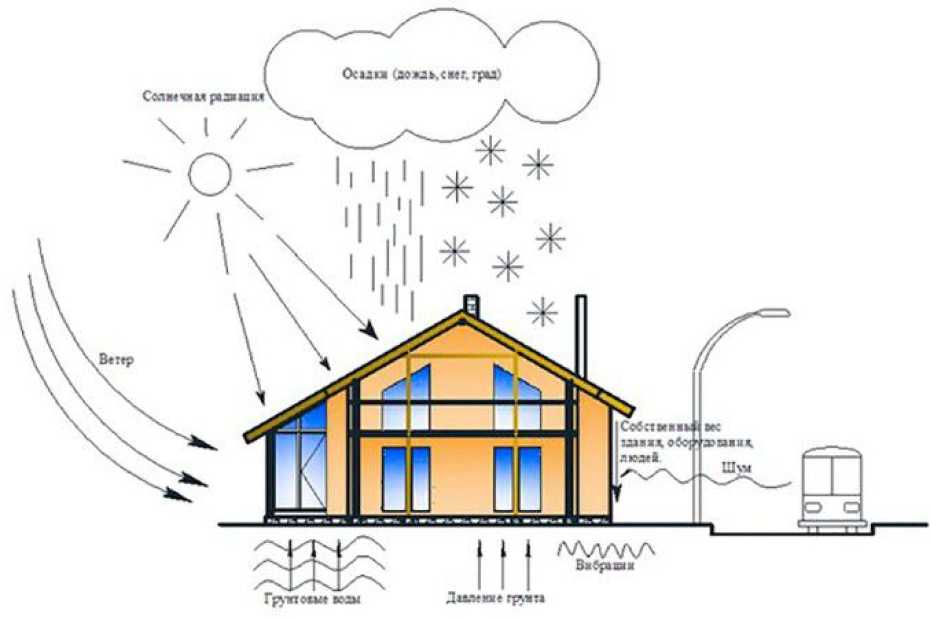

Виды нагрузок и воздействий на здание

Здание подвергается различным нагрузкам и воздействиям.

В ходе проектирования нужно учесть всё, чему здание должно сопротивляться, дабы не терять своих эксплуатационных и прочностных качеств. Нагрузками принято считать внешние механические силы, действующие на здание, а воздействиями — внутренние явления. Для уяснения вопроса проклассифицируем все нагрузки и воздействия по следующим признакам.

По продолжительности действия:

постоянные — собственная масса конструкции, масса и давление грунта в насыпях или засыпках;
длительные — масса оборудования, перегородок, мебели, людей, снеговая нагрузка, сюда же относятся воздействия, обусловленные усадкой и ползучестью строительных материалов;
кратковременные — температурные, ветровые и гололёдные климатические воздействия, а также связанные с изменением влажности, солнечной радиацией;
особые — нормируемые нагрузки и воздействия (например, сейсмические, при воздействии пожара и пр.).

Среди проектировщиков существует также термин полезная нагрузка, значение которого в нормативных документах не закреплено, но термин бытует в практике строительства. Под полезной нагрузкой подразумевается сумма некоторых временных нагрузок, которые всегда присутствуют в здании: люди, мебель, оборудование. Например, для жилого дома она составляет 150. 200 кг/м 2 (1,5. 2 мПа), а для офисного — 300. 600 кг/м 2 (3. 6 мПа).

По характеру работы:

статические — собственная масса конструкции, снеговой покров, оборудование;
динамические — вибрация, порыв ветра.

По месту приложения усилий:

сосредоточенные — оборудование, мебель;
равномерно распределённые — масса конструкции, снеговой покров.

По природе воздействия:

нагрузки силового характера (механические) — это нагрузки, которые вызывают реактивные силы; к этим нагрузкам относятся все выше приведённые примеры;
воздействия несилового характера:
- перемены температур наружного воздуха, что вызывает линейные температурные деформации конструкций здания;
- потоки парообразной влаги из помещений — влияют на материал наружных ограждений;
- атмосферная и грунтовая влага, химически агрессивное воздействие окружающей среды;
- солнечная радиация;
- электромагнитное излучение, шум и т.п., влияющие на здоровье человека.
Все нагрузки силового характера закладываются в инженерные расчёты. Влияние воздействий несилового характера также обязательно учитывается при проектировании. Посмотрим, например, как температурное воздействие влияет на конструкцию. Дело в том, что под влиянием температуры конструкция стремится сжаться или расшириться, т.е. измениться в размерах. Этому препятствуют другие конструкции, с которыми данная конструкция связана. Следовательно, в тех местах, где конструкции взаимодействуют, возникают реактивные силы, которые нужно воспринять. Также в протяжённых зданиях необходимо предусмотреть зазоры.

Расчётам подвергаются и другие воздействия: расчёт на паропроницание, теплотехнический расчёт и т.д.

Классификация нагрузок по продолжительности действия.

Как показывает практика, тема сбора нагрузок вызывает наибольшее количество вопросов у молодых инженеров, начинающих свою профессиональную деятельность. В данной статье хочу рассмотреть, что такое постоянные и временные нагрузки, чем длительные нагрузки отличаются от кратковременных и для чего такое разделение необходимо и т.п.

Классификация нагрузок по продолжительности действия.

В зависимости от продолжительности действия нагрузки и воздействия делятся на постоянные и временные. Временные нагрузки в свою очередь подразделяются на длительные, кратковременные и особые.

Как следует из самого названия, постоянные нагрузки действуют на всем протяжении эксплуатации. Временные нагрузки проявляются в отдельные периоды строительства или эксплуатации.

К постоянным нагрузкам относятся: собственный вес несущих и ограждающих конструкций, вес и давление грунтов. В случае применения в проекте конструкций заводского изготовления (ригели, плиты, блоки и т.п.), нормативное значение их веса определяется на основании стандартов, рабочих чертежей или паспортных данных заводов — изготовителя. В прочих случаях вес конструкций и грунтов определяется по проектным данным на основании их геометрических размеров как произведение их плотности ρ на объем V с учетом их влажности в условиях возведения и эксплуатации сооружений.

Ориентировочные плотности некоторых основных материалов приведены в табл. 1. Ориентировочные веса некоторых рулонных и отделочных материалов приведены в табл. 2.
