Комбинированные извещатели

Комбинированные извещатели охранной сигнализации. Принцип действия. Виды. Особенности применения.

Комбинированные извещатели призваны решить задачу эффективной охраны объекта и значительно снизить число ложных срабатываний охранной сигнализации. За счет одновременного применения нескольких принципов обнаружения нарушений, удается избавиться от тех недостатков, которые имеются в случае применения извещателей, использующих только один принцип действия.

Принцип действия

В комбинированном извещателе совмещаются сразу несколько принципов обнаружения. В большинстве случае это:

• инфракрасный + радиоволновой (ИК+РВ);
• инфракрасный + ультразвуковой (ИК+УЗ);
• акустический (звуковой) + ультразвуковой (АК+УЗ).

Есть и более экзотические комбинации:

• инфракрасный + видеонаблюдение (ИК+ВН);
• радиоволновой + вибрационный + сейсмический + емкостной;
• радиоволновой + вибрационный высокочастотный + вибрационный низкочастотный + сейсмический.

Комбинированный извещатель защищает либо объем помещения, либо периметр объекта, чем кардинально отличается от совмещенных извещателей, которые позволяют защищать объем и поверхность одновременно. Также существенным отличием является то, что сигнал «Тревога» формируется только в том случае если нарушение выявлено всеми каналами обнаружения. Этим фактом и обусловлена их высокая помехозащищенность.

Виды комбинированных извещателей

Все комбинированные извещатели можно разделить на две группы по виду климатического исполнения:

• для установки внутри помещений;
• уличные извещатели

Комбинированные извещатели для помещений

Извещатель охранный объемный комбинированный.

Использует два канала обнаружения — инфракрасный и ультразвуковой.

• уровень шума звукового диапазона в помещении не выше 75дБ;
• не допускается установка вблизи жалюзей и штор, которые могут колебаться при движении воздуха;
• не допускается размещение крупногабаритных предметов в зоне обнаружения.

• практически отсутствуют мертвые зоны, за счет использования ультразвукового излучения;
• не боится внешней засветки;
• экономия на протяженности кабельной сети, за счет установки одного извещателя вместо двух;
• не реагирует на сквозняки и грызунов.

Из этих перечислений видно, что сочетание ИК+УЗ не дают нам существенного снижения ложных срабатываний, так как недостатки ИК и ультразвука почти совпадают.

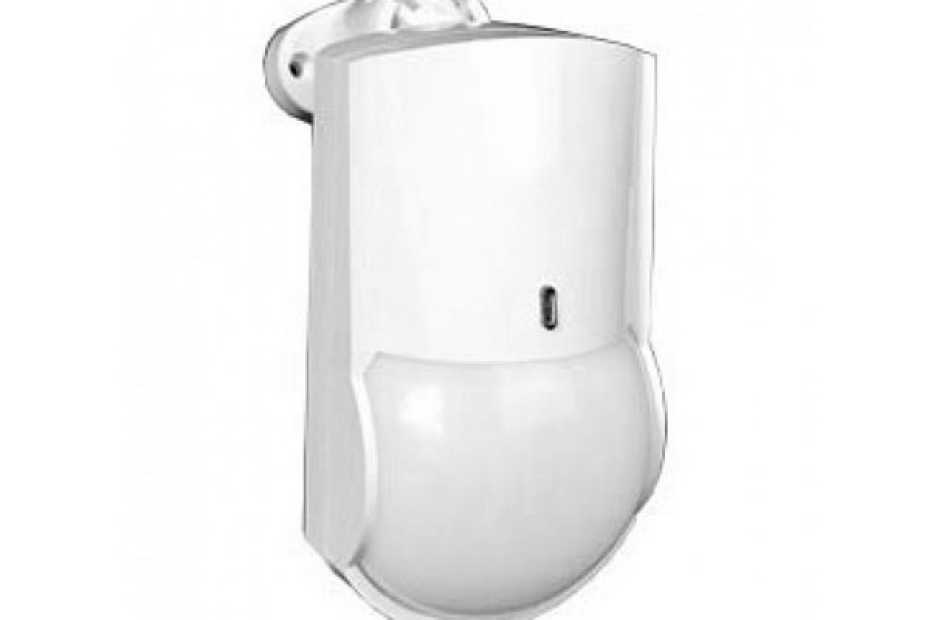

Комбинированный пассивный инфракрасный и микроволновый извещатель

• зона обнаружения микроволнового канала не должна превышать геометрические размеры помещения.

• не боится внешней засветки;
• практически отсутствуют мертвые зоны, за счет использования микроволнового излучения;
• экономия на протяженности кабельной сети, за счет установки одного извещателя вместо двух;
• не реагирует на сквозняки и грызунов.

На мой взгляд самое оптимальное сочетание каналов обнаружения (ИК+СВЧ). Такие извещатели эффективно применять в качестве 2-го или 3-го рубежа охранной сигнализации

Извещатель охранный объемный оптико-электронный комбинированный

Этот извещатель имеет два канала обнаружения:

• объемный инфракрасный;
• видимый и ближний ИК-диапазон (видеоканал).

При недостаточной освещенности к специальным контактам реле можно подключить дополнительный источник света. Обеспечивает устойчивость к перемещению домашних животных весом до 20 кг, тепловых потоков, бликов, теней и пр. Основной недостаток — высокий показатель минимальной освещенности.

Следует отметить линейку комбинированных извещателей PATROL (производства GSN):

• PATROL USL — акустический (звуковой) и ультразвуковой каналы обнаружения;
• PATROL USR — акустический (звуковой) и ультразвуковой каналы обнаружения (обнаруживает разрушение многослойных стекол различных типов);
• PATROL USM — ультразвуковой и радиоволновой каналы обнаружения;
• PATROL XXXPET — инфракрасный и радиоволновой каналы обнаружения с защитой от животных весом до 25 кг.

Интересные модели извещателей присутствуют у таких торговых марок как : PYRONIX и CROW. В их модельном ряду присутствую как извещатели для помещений, так и для улицы.

Уличные комбинированные извещатели

Среди уличных извещателей встречал только сочетание ИК и радиоволнового каналов обнаружения. Есть объемные и линейные извещатели.

Комбинированный объемный охранный извещатель

Для детекции движения этот извещатель использует два ИК канала и радиоволновой. Максимальная дальность действия — ИК-канал -10 м, СВЧ-канал — 15 м. Угол обзора в горизонтальной плоскости — 90 гр.

Интересные уличные извещатели есть у производителя Forteza. Вот два из них:

Извещатель охранный комбинированный однопозиционный

Зона обнаружения у этого извещателя поверхностная, т.е. он хорош для защиты периметра. Не выдаёт сигнал «Тревога» при

• дожде, снеге, сильном тумане;
• ветре со скоростью не более 20 м/с;
• движении в зоне обнаружения птиц и мелких животных;
• неровностях на участке до 0,3 м;
• снежном покрове до 0,3 м;
• травяном покрове до 0,2 м.

Выпускается 2 модели с дальностью действия до 10 и до 30 метров.

Извещатель охранный комбинированный линейный

Извещатель построен по двухпозиционной схеме, имеет в своем составе приемник и передатчик. Зона обнаружения имеет форму вытянутого эллипсоида вращения. Допускает использование на одной территории нескольких извещателей с разными частотными литерами. Не реагирует на:

• дождь и снег до 40 мм/час;
• сильный туман;
• ветер со скоростью до 30 м/с.

В серии Формат выпускается несколько моделей с разной дальностью действия до 200 м.

Условное обозначение

Условное обозначение комбинированных извещателей установлено в рекомендациях Росгвардии

Р 071 — 2017 Технические средства систем безопасности объектов.
Обозначения условные графические элементов технических средств охраны, систем контроля и управления доступом, систем охранного телевидения

Вывод

Выбор комбинированных извещателей довольно большой. Поэтому стараясь защитить объект от преступных посягательств внимательно изучите его особенности. После этого можно приступать к выбору того извещателя, который максимально подойдет к Вашим условиям. И перед тем как заложить прибор в проект, досконально изучите его паспорт и характеристики. А если Вы заложите ещё и дополнительные средства обнаружения и мониторинга обстановки (СКУД, видеонаблюдение), то никакие злоумышленники будут Вам не страшны.

Если статья была Вам интересна поделитесь ею в социальных сетях.

Расстановка датчиков движения

Расстановка в доме или квартире датчиков движения — всегда вдумчивый процесс. Надо чётко понимать, какую роль выполняет датчик, какого он типа, что должно попадать в его область видимости.

Кстати, мне очень не нравится выражение «объёмник». Я даже не пойму, откуда оно появилось. Можно подумать, что датчик каким-то образом измеряет объём помещения, не занятый человеком, что никак не отражает его работу.

Мы не будем сейчас рассматривать типы датчиков движения по принципу работы (они бывают инфракрасные, ультразвуковые, микроволновые и комбинированные), про это и так достаточно много написано, а рассмотрим варианты их установки, которые от принципа работы датчика зависят мало.

В наших системах у датчика движения может быть два назначения: управление освещением (или чем-то ещё вроде вентиляции) и охрана. Охранная система в доме может быть сделана на базе контроллера автоматики, при этом каждый датчик движения заводится отдельным кабелем на дискретный вход контроллера, а может быть автономной, на базе отдельной панели охранно-пожарной сигнализации. Если все датчики заходят на входы контроллера, то через программу (в EasyHome это несложно) мы можем на любой датчик вешать любые функции, и любое сочетание датчиков ставить и снимать с охраны набором пароля.

По типу установки датчики движения для помещения бывают трёх видов:

Датчик настенный 90 градусов

Самый распространённый датчик движения, чаще всего встречается. Сзади у него кронштейн, им датчик крепится к стене или потолку (если кронштейн развернуть вверх креплением). Кронштейн позволяет крутить датчик вправо-влево и вверх-вниз.

Обычно у датчика угол обнаружения 90 градусов, то есть, если его установить в углу помещения (где он обычно и ставится), он контролирует помещение полностью. Дальность обнаружения от 7 до 10 метров. По типу датчик может быть инфракрасный (самый недорогой), бывают также ультразвуковые и комбинированные. При выборе места для датчика главное ориентироваться на то, чтобы датчик не был закрыт мебелью или шторой.

Есть важный момент — если на датчик попадают прямые солнечные лучи через окно, он может дать ложную сработку. Поэтому датчики обычно размещаются не напротив окна, а на той же стене, где окно. Но если прямое солнце на датчик попадать не будет (всегда закрыта штора или окно закрыто от солнца), то можно как угодно размещать.

Если у окна будет штора, то датчик сдвигается от стены так, чтобы штора свободно двигалась мимо него. Надо понимать, что при закрытой шторе, белый датчик на её фоне может некрасиво выделяться.

На датчике всегда есть светодиодный индикатор, который горит при сработке датчика, но его можно отключить, убрав внутри датчика перемычку либо вовсе откусив диод с платы датчика.

Датчик можно покрасить краской в любой цвет, кроме линзы, она должна оставаться чистой, разумеется.

Датчики движения всегда имеют какой-то «иммунитет от животных». Обычно пишут про животных массой до 5 кг, есть модели с иммунитетом от животных до 27 кг. Если почитать инструкцию к датчику, видим, что иммунитет — это не какая-то интеллектуальная функция анализа объекта, а просто уменьшенная чувствительность и корректировка положения чувствительного элемента под линзой так, чтобы датчик не видел зону ближе к полу. Если мелкое животное окажется прямо перед датчиком (птица, например), то он, конечно, сработает.

Чувствительность датчика движения для систем охранной сигнализации не очень велика, на мелкие движения они не реагируют. Теоретически, мимо датчика даже можно очень медленно и осторожно пройти так, что он не среагирует (это сложно, на самом деле). Но если перейти на специализированные «датчики присутствия» или более дорогие датчики движения, то у них будет не один чувствительный элемент, а 4 и больше, что увеличит чувствительность датчика.

Но никакой датчик не сможет видеть в помещении неподвижного человека! Датчик может иметь большую задержку выключения или быть очень чувствительным, но неподвижного человека он не увидит.

Датчики движения такого типа стоят от 500 рублей до нескольких тысяч рублей, при этом с ростом стоимости никакие качественные характеристики у них не увеличиваются, кроме, разве что, добавления ультразвукового сенсора, что, надо сказать, тоже не много даёт, особенно в жилом помещении (ультразвук не очень полезен, особенно для животных).

Датчик потолочный 360 градусов

Среди датчиков движения для управления светом такой тип более распространён. Это либо встраиваемые в гипрок датчики, либо накладные. Самый недорогой накладной датчик Фотон-21:

Стоит меньше тысячи рублей, диаметр порядка 105мм, дальность обнаружения до 10 метров (при высоте установки 5 метров), угол 360 градусов. Поскольку потолок обычно ниже 5 метров, то и дальность у него будет сильно меньше, зато смотрит во все стороны.

Именно поэтому практичнее в комнатах использовать датчики движения с углом 90 градусов, что одного такого датчика достаточно на среднее помещение. А датчик 360 градусов гораздо эффективнее в коридорах и холлах (куда можно войти с нескольких сторон), а также там, где обычный датчик по дизайну не проходит вообще никак.

По поводу дизайна — гораздо лучше смотрятся врезные датчики движения. Они ставятся как встраиваемые светильники — делаем отверстие в гипроке, подгибаем пружинные «лапки» датчика и вставляем его в отверстие, там они расправляются и держат датчик.

В случае с датчиками на 90 градусов до 1500-2000 рублей это были российские датчики охранной сигнализации, они хоть и недорогие, но достаточно надёжные и, что важно, сертифицированные. Встраиваемых датчиков такой ценовой категории нет (или я не нашёл), тут либо китайские модели, либо немецкие (и прочие европейские). Китайские — это вот такие:

Есть под брендом Arlight по цене порядка 700 рублей.

Что самое полезное для нас — эти датчики можно найти и на 230, и на 12, и на 24 вольта. 24 вольта актуально для контроллера Beckhoff и прочих более серьёзных ПЛК. 12 вольт — для EasyHomePLC. А 230 вольт используйте, когда ПЛК в системе нет вообще, датчик напрямую управляет светом. Кстати, я заказывал датчики на 12 вольт с Aliexpress — внешне они абсолютно неотличимы от моделей на 230 вольт, даже на клеммах написано L и N. Так что надо сразу помечать на датчике напряжение, чтобы не перепутать.

Область видимости такого датчика — конус. Чем он ниже висит, тем меньше зона обнаружения. У китайских датчиков зона обнаружения при высоте установки 2,5-3 метра получается небольшая. Она даже в описании нигде не написана, надо экспериментировать.

Посмотрим более серьёзный датчик PD2-M-2C-11-48V-3A-FC фирмы B.E.G. (Германия). Стоит у нас 13-14 тысяч рублей. Срок поставки непопулярных моделей с напряжением 24В обычно большой — до двух месяцев.

Напряжение питания у него 11-48 вольт, так что подходит для любых ПЛК. Можно подключить выключатель для прямого управления светом. Вот его зона покрытия:

Как мы видим, датчик может работать и в коридоре длиной до 10 метров, и даже в рабочем кабинете может отслеживать небольшие движения, но только если расположен прямо над столом. Если цена не смущает, то вариант отличный.

Кстати, покупать датчики с напряжением работы 230 вольт вместо необходимых 12 или 24 вольт не следует. Понятно, что они могут быть в наличии или дешевле, но датчик на 230 вольт всегда щёлкает при сработке, там стоит реле. А слаботочный датчик бесшумный.

При выборе места для датчика на 360 градусов следует, во-первых, приблизить его к тому месту, где нужна бОльшая чувствительность, во-вторых, расположить его так, чтобы он смотрелся гармонично, обычно либо по оси со светильниками, либо между ними.

Для длинного коридора можно поставить два разнесённых датчика для увеличения чувствительности. Либо больше датчиков, но дешёвых китайских.

Есть совсем компактные датчики, например, Thermokon RDI (тоже Германия), стоит порядка 7000 рублей.

Диаметр видимой части всего 28 миллиметров. Но диаметр зоны охвата всего 3 метра. На Aliexpress тоже есть похожие варианты.

Настенный датчик движения

И третий тип — это настенные датчики. Они есть в большинстве коллекций электроустановки Giga, Jung, Schneider и прочих, но на 230 вольт. Нам нужна модель на 24 вольта. Вот 180-R-11-48V-RR от B.E.G.

Стоит 10-11 тысяч рублей. Есть разные рамки на выбор. Вот область обнаружения:

Такой датчик можно поставить на лестнице, хотя, я бы предпочёл на лестнице два потолочных 90-градусных. Как я уже писал, функциональность и ценю выше эстетичности.

У Wirenboard есть классный универсальный датчик, в котором помимо параметров воздуха есть датчик движения и даже ИК-передатчик для управления техникой.

По паспорту у него дальность 8 метров и угол обнаружения около 100 градусов. Для его работы в качестве датчика движения надо тщательно выбрать место размещения, чтобы датчик смотрел на человека, движение которого нужно видеть. Для коридора подойдёт не очень, для кладовой, где по стенам шкафы, наверное, тоже. Для лестницы — подойдёт. Для целей сигнализации — хуже. Надо помнить, что работает он по ModBus, далеко не для всех систем подойдёт.

Правила размещения пожарных извещателей

Пожарная безопасность

Соблюдение правил установки пожарных извещателей сокращает время на начало эвакуации людей в случае ЧС. Размещение датчиков зависит от типа устройств и от разновидности пожарной сигнализации. Для каждой системы коммуникации разработаны отдельные нормы размещения пожарных извещателей. Основополагающий принцип – расположение в одной комнате не менее двух приборов для получения более точной информации.

Расстановка пожарных извещателей в помещениях

Основными нормативными документами, которые регулируют вопросы правил размещения пожарных извещателей, считаются свод правил СП 5.1313.02009 и НПБ 88-2001. С 1 марта 2021 года вступил в силу новый свод правил 484.1311500.2020 «Системы пожарной сигнализации и автоматизация систем противопожарной защиты. Нормы и правила проектирования». Он был утвержден взамен СП 5.13130.2009 в части требований к системам пожарной сигнализации и аппаратуре управления установок пожаротушения.

Важное значение имеет количество датчиков. Минимум – 2 извещателя, промежуток между которыми не должен превышать 9 метров. В остальном же нюансы и нормы установки пожарных систем реагирования на дым и повышение температуры в помещении зависят от типа устройств.

Дымовые

Оптические дымовые пожарные извещатели точечного типа следует устанавливать в жилых домах, больницах, гостиницах и иных объектах социальной сферы с постоянным нахождением в них большого количества людей. Устройства линейного типа ставят для контроля за помещениями большой площади. Для объектов хранения материальных ценностей (музеев, библиотек) используют аспирационные системы.

При монтаже учитывают:

• размер помещения;
• зону контроля одного прибора;
• наличие зон повышенной опасности;
• высоту потолков.

В СП 484.1311500.2020 определен радиус зоны контроля дымового точечного извещателя с сохранением расстояния от вентиляции до пожарного датчика и между соседними устройствами по СП 5.13130.2009. Расстояние от одного прибора до другого по системе квадратной решетки вычисляют по формуле: L = √2R, где , R – радиус зоны контроля.

Высота потолков, м	Радиус, м	Расстояние, м
Менее 3,5	6,4	9,05
3,5 – 6,0	6,05	8,55
6,0 – 10,0	5,7	8,08
10,0 – 12,0	5,35	7,56

Если используется схема треугольной решетки, то нормы меняются. При радиусе контроля 6,4 м расстояние между соседними приборами увеличивается до 11,08 м. Для защиты помещения одной и той же площади треугольная конструкция для установки извещателя оказывается более выгодной, и охват, по сравнению с классическим квадратом, увеличивается в 1,3 раза.

Точечные и аспирационные устройства крепят под перекрытиями, реже — на несущих стенах, защищенных от вибрации. При креплении на потолке расстояние от прибора до стены должно быть не более 10 см. При креплении на вертикальной поверхности до ближайшего угла должно быть 10 см, а до перекрытия 10-30 см, учитывая габариты устройства.

Линейные дымовые датчики располагают на противоположных стенах при условии, что оптическая ось находится на расстоянии более 10 см от потолка. Рекомендованный промежуток между соседними осями при перекрытиях 3 м – 9 м.

При высоте потолков 12-18 м линейные устройства монтируются в два ряда: нижний на высоте 4 м от пола, верхний — 40 см от перекрытия. Между соседними уровнями выдерживают промежуток 2 м.

Тепловые

Для тепловых точечных извещателей в СП 5.13130.2009 также прописаны нормы расстояния между датчикам, исходя из радиуса охвата при размещении по квадратной решетке.

Высота потолков, м	Радиус, м	Расстояние, м
Менее 3,5	3,55	5,02
3,5 – 6,0	3,20	4,52
6,0 – 10,0	2,85	4,03

При большой площади помещения используют треугольную расстановку по формуле √3R. Между рядами при этом выдерживают промежуток 1,5R со сдвигом от стены R/2.

Тепловые линейные датчики представляют собой термокабель, реагирующий на изменение внешней температуры по всей своей длине. Они используются в промышленных высоких помещениях. Их размещают как на потолке, так и на стенах, следя за тем, чтобы кабель в процессе эксплуатации не провисал.

В открытых зонах расстояние от потолка до кабеля должно быть меньше 50 см. Между двух линейных устройств промежуток — 8-10 м. Учитывают также и «мертвую» зону: треугольник 15-20 см по потолку и 15-20 см вниз по стене.

Ручные

Ручные извещатели активируются механическим ручным включением. Их устанавливают на несущих стенах на расстоянии 1,4-1,5 м от пола. Важно учитывать при этом место расположения ближайших магнитов и электрооборудования, чтобы избежать отказов в работе. В кабельных сооружениях и тоннелях ручные датчики ставят возле дверей или разветвлений. Максимальная концентрация приборов этого типа — в местах массового скопления людей, то есть в коридорах, в холлах, на лестницах. Место расположения устройств должно быть доступным для всех.

Автономные

Нормы для автономных пожарных извещателей рассчитаны из того, что на каждые 30 кв. м. площади необходим один датчик, при этом учитывают и другие параметры:

• устройства располагают на расстоянии от потолка до 30 см;
• датчики повышенной чувствительности монтируют на расстоянии 10 см от перекрытия;
• при модульной потолочной системе рекомендована установка на каждом модуле;
• при многоярусном потолке датчики ставят на каждом ярусе.

Автоматические системы не ставят в местах, куда попадает прямой солнечный свет, и рядом с приточной вентиляцией. Если возникает необходимость расположения устройства возле вентиляции, то меняют скорость воздушного потока (менее 1 м/сек). Автономные системы не предусматривают угловое размещение.
